Claas [Axos] 310, 320, 330, 340 technische Daten
Im Herbst 2008 wurde die Celtis-Baureihe durch den Claas Axos abgelöst, der nach wie vor die Handschrift von Renault trägt. Die größte Änderung gegenüber der Vorserie war unter der Motorhaube zu finden. Hier arbeiteten nun keine DPS-Triebwerke mehr, sondern Perkins-Motoren. Alle Axos-Schlepper verfügten über mechanische Einspritzpumpen und erfüllten dank Abgasrückführung die Abgasstufe Tier 3. Je nach Ausstattung gab es verschiedene Getriebevarianten, mechanisch und elektrohydraulisch. Das Fahrerhaus war bis auf das Dach bei allen Ausstattungsvarianten gleich.

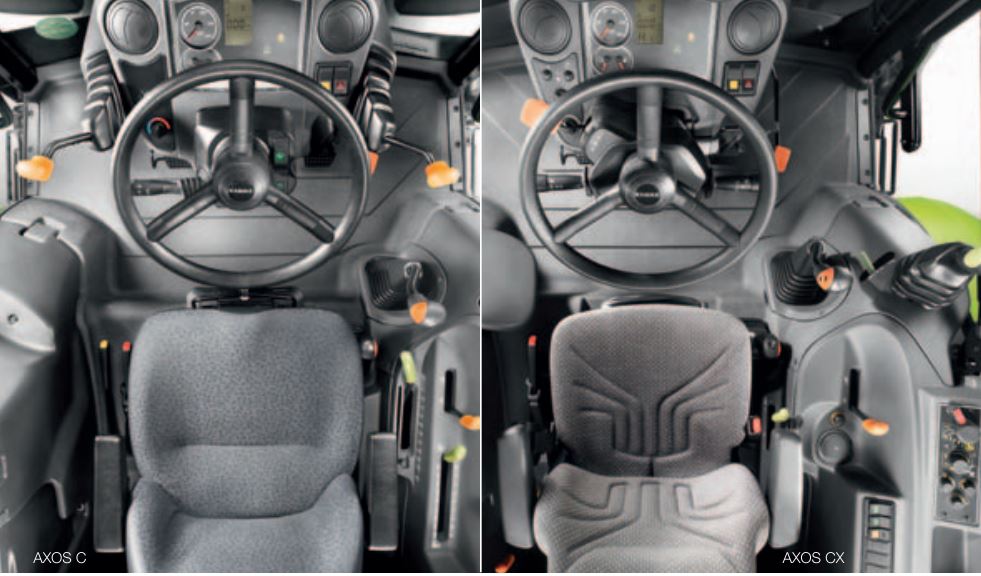

Die Ausstattungen im Überblick:
Axos C
- mechanisches Getriebe 10/10 oder 20/20
- mechanische Wendeschaltung
- mechanische Hubwerksregelung
- bis zu drei Zapfwellengeschwindigkeiten
- mechanische Zapfwellenschaltung
- Niedrigdach- oder Standardkabine mit optionaler Dachluke
- optionaler Luftfedersitz
- optionale Teleskopspiegel
Axos CL
- hydraulisches Getriebe 10/10 oder 20/20
- lastschaltbare Wendeschaltung
- mechanische Hubwerksregelung
- bis zu drei Zapfwellengeschwindigkeiten
- hydraulisch unterstützte Zapfwellenschaltung
- Niedrigdach- oder Standardkabine mit optionaler Dachluke
- einstellbare Lenksäule mit optionaler Blinker-Rückstellung
- optionaler Luftfedersitz
- optionale Teleskopspiegel
Axos CX
- hydraulisches Lastschaltgetriebe 20/20 oder 30/30
- lastschaltbare Wendeschaltung
- EHR
- bis zu drei Zapfwellengeschwindigkeiten
- hydraulisch unterstützte Zapfwellenschaltung
- Niedrigdach- oder Standardkabine mit optionaler Dachluke
- einstellbare Lenksäule mit Blinker-Rückstellung
- Luftfedersitz
- Teleskopspiegel
| Hersteller | Claas | |||
| Baureihe | Claas Axos Baureihe | |||
| Modell | Claas Axos 310 | Claas Axos 320 | Claas Axos 330 | Claas Axos 340 |
| Baujahr | 2008-15 | 2008-15 | 2008-15 | 2008-15 |
| Produktionsort | Le Mans, Frankreich | |||
| Motor | ||||
| Motorenhersteller |
Perkins |
|||
| Motortyp |
1104D-44 T |
1104D-44 T |
1104D-44 TA |
1104D-44 TA |
| Motorkühlung |
Wasser |
Wasser |
Wasser |
Wasser |
| Abgasnachbehandlung | Gekühlte Abgasrückführung | |||
| Abgasnorm | Tier 3 | |||
| Zylinder/Turbo/Interc. | 4/T | 4/T | 4/T/I | 4/T/I |
| Hubraum (cm³) | 4400 | 4400 | 4400 | 4400 |
| Bohrung x Hub | 100x127 | 100x127 | 100x127 | 100x127 |
| Nennleistung (Kw/PS)* | 55/75 | 64/87 | 68/92 | 75/102 |
| Nenndrehzahl (U/min) | 2300 | 2300 | 2300 | 2200 |
|
Drehmoment/Nm (U/min) |
306/1400 | 364/1400 | 398/1400 | 410/1400 |
|
Drehmomentanstieg |
35% | 38% | 43% | 26% |
|
Füllmengen |
||||
| Kraftstofftank (l) | 145,0 | 145,0 | 145,0 | 145,0 |
|
Getriebevarianten |
||||
|
Variante I |
Mechanisches Wendegetriebe | |||
|
Gangzahl (V/R) +(Kriechgang) |
10/10 (20/20) |
10/10 (20/20) |
10/10 (20/20) |
10/10 (20/20) |
|
Wendeschaltung |
Mechanische Wendeschaltung | |||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
|
40 Km/h Version |
optional |
optional |
optional |
optional |
|
Variante II |
Hydraulisches Wendegetriebe | |||
|
Gangzahl (V/R) +(Kriechgang) |
10/10 (20/20) |
10/10 (20/20) |
10/10 (20/20) |
10/10 (20/20) |
|
Wendeschaltung |
Elektrohydraulisch mit Powershuttle | |||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
|
40 Km/h Version |
optional |
optional |
optional |
optional |
|
Variante III |
Hydraulisches WendegetriebeTWINSHIFT | |||
|
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen] |
20/20 (30/30) [zwei] |
20/20 (30/30) [zwei] |
20/20 (30/30) [zwei] |
20/20 (30/30) [zwei] |
|
Wendeschaltung |
Elektrohydraulisch mit Powershuttle | |||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
0,5-30,0 (0,4-30,0) |
|
40 Km/h Version |
optional |
optional |
optional |
optional |
| Zapfwelle | ||||
| Ausführung | Motor, unabhängig, lastschaltbar | |||
|
Drehzahl (U/min) [optional 1] [optional 2] |
540/540E [540/1000] [540/540E/1000] |
|||
|
Frontzapfwelle (1000 U/min) |
optional |
optional |
optional |
optional |
| Hydraulische Anlage | ||||
| Fördermenge (l/min) |
60,0 |
60,0 | 60,0 | 60,0 |
| Betriebsdruck |
180 |
180 | 180 | 180 |
|
Hubwerksregelung [optional] |
MHR [EHR] |
MHR [EHR] |
MHR [EHR] |
MHR [EHR] |
| Hubkraft (kg) | 3300 | 4200 | 4200 | 5100 |
|
Fronthubwerk (2.800 kg) |
optional | optional | optional | optional |
|
Steuergeräte |
bis zu 3 DW | bis zu 3 DW | bis zu 3 DW | bis zu 3 DW |
|
Kreuzhebel |
optional | optional | optional | optional |
| Lenkung, Achsen | ||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Wendekreis (m) 4-WD |
8,6 | 8,6 | 8,6 | 8,8 |
|
Lenkwinkel (°) |
55 | 55 | 55 | 55 |
|
Allradantrieb |
Elektrohydraulische Zuschaltung | |||
| Abmessungen und Gewicht (4-WD) | ||||
| Gesamtlänge (m) | 4,18 | 4,18 | 4,18 | 4,18 |
|
Gesamthöhe (m) (Niedrigkabine) |
2,46 | 2,51 | 2,51 | 2,56 |
|
Gesamthöhe (m) (Hochkabine) |
2,61 | 2,66 | 2,66 | 2,71 |
| Radstand (m) | 2,49 | 2,49 | 2,49 | 2,49 |
|
Leergewicht (kg) |
3650 | 3730 | 3730 | 4200 |
|
zul. Gesamtgewicht (kg) |
7500 | 7500 | 7500 | 8000 |
| Standardbereifung (4-WD) | ||||
| Bereifung vorne | 11.2R24 | 13.6R24 | 13.6R24 | 13.6R28 |
| Bereifung hinten | 16.9R30 | 16.9R34 | 16.9R34 | 16.9R38 |
| Komfort- und Zusatzausstattung | ||||
| Kabine mit Heizung | serie | serie | serie | serie |
| Luftfedersitz | optional | optional | optional | optional |
| Klimaanlage | optional | optional | optional | optional |
| Frontscheibe, aufstellbar | optional | optional | optional | optional |
| Arbeitsscheinwerfer | 4/4 | 4/4 | 4/4 | 4/4 |
| Koffergewichte | optional | optional | optional | optional |
* nach ISO14396
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
