Case IH 743XL, 745XL, 844XL, 845XL, 856XL technische Daten
Die Modelle der Case IH B-Familie wurden im Herbst 1985 mit den Modellen 743XL, 745XL, 844XL/845XL und 856XL vorgestellt. Zunächst besaßen sie ebenfalls den 1985 & 1986 verbauten Alu-Frontgrill (Übergang von IHC zu Case IH). Ab 1986 waren die Case IH Schlepper dann auch mit zentralem Allradantrieb und 40 Km/h Getriebe erhältlich. Auch die Hydraulikleistung wurde in diesem Zuge erhöht. Der Case IH 844XL wurde in diversen Ländern ab da auch als 845XL vermarktet. Die Modelle 743 und 745 erhielten nun, im Vergleich zu IHC-Zeiten, die Abmessungen wie der 844XL. Neben der Case XL-Kabine gab es in diversen Ländern auch eine Niedrigversion mit dem Namen XLN.
Vorgängerserie: IHC 743 bis 856
| Hersteller |
Case IH |
|||
| Baureihe |
Case IH "B-Familie" |
|||
| Modell |

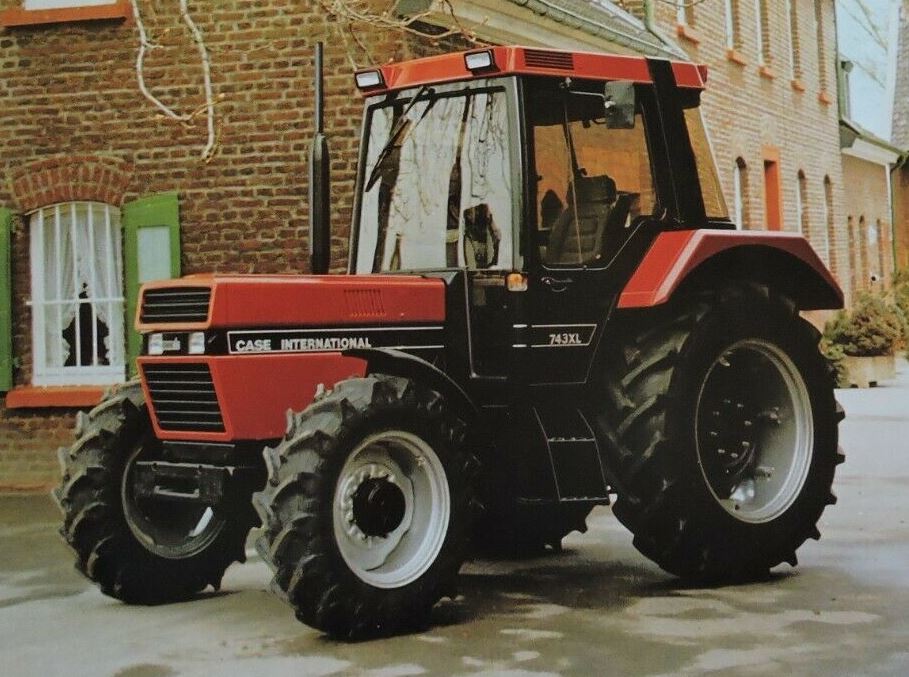

Case IH 743XL |
Case IH 745XL |
Case IH 844XL |
Case IH 856XL |
| Baujahr | 1985-89 | 1985-90 | 1985-87 | 1985-87 |
| Produktionsort | Neuss am Rhein, Deutschland | |||
| Motor | ||||
| Motorhersteller | Case IH | |||
| Motortyp | D-239 | D-239 | D-268 | DT-239 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo | 4 | 4 | 4 | 4/T |
| Hubraum (cm³) | 3911 | 3911 | 4389 | 3911 |
| Bohrung x Hub | 98x129 | 98x129 | 100x140 | 98,4x129 |
| Nennleistung Kw/Ps | 48/67 | 53/72 | 59/80 | 63/85 |
| Nenndrehzahl (u/min) | 2300 | 2300 | 2300 | 2300 |
|
Drehmoment/ Nm (u/min) |
235/1600 | 251/1600 | 296/1300 | 310/1600 |
| Drehmomentanstieg (%) | 16 | 14 | 21 | 20 |
| Füllmengen | ||||
| Kraftstofftank (l) | 106 | 106 | 106 | 106 |
| Motoröl (l) | 9,0 | 9,0 | 12,0 | 12,0 |
| Getriebe (voll synchronisiert inkl. der Gruppenschaltung) | ||||
| Ausführung | Synchrongetriebe | |||
|
Gangzahl (V/R) +(Kriechgang) |
8/4 (16/8) |
8/4 (16/8) |
8/4 (16/8) |
16/8 |
|
Geschwindigkeiten (Km/h) [optional] |
1,6-30,0 [40,0] |
1,6-30,0 [40,0] |
1,6-30,0 [40,0] |
1,6-30,0 [40,0] |
| Zapfwelle | ||||
| Zapfwelle | Motor, unabhängig | |||
| Drehzahl (U/min) | 540/1000 | |||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional |
| Wegezapfwelle | Nur in Verbindung mit Allradantrieb | |||
| Hydraulische Anlage | ||||
| Förderleistung (l/min) | 33,0 | 33,0 | 33,0 | 33 ,0 |
| Sens-O-Draulic | serie | serie | serie | serie |
|
Hubkraft (kg) [optional] |
3150 [4000] |
3150 [4000] |
3150 [4000] |
4000 |
| Zusatzhubzylinder | optional | optional | optional | serie |
| Steuergeräte | Bis zu 3 dw Steuergeräte | |||
| Fronthubwerk | optional | optional | optional | optional |
| Lenkung (Wendekreis ohne Bremse) | ||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Wendekreis (m) (2-WD) |
8,6 | 8,6 | 8,6 | 8,6 |
|
Wendekreis (m) (4-WD) |
9,0 | 9,0 | 9,0 | 9,0 |
|
Abmessungen und Gewicht (XL-Kabine) |
||||
|
Gesamtlänge (m) (2-WD) |
3,89 | 3,89 | 3,89 | 3,89 |
|
Gesamtlänge (m) (4-WD) |
3,97 | 3,97 | 3,97 | 3,97 |
|
Gesamthöhe (m) (XL Kabine) |
2,65 | 2,7 | 2,7 | 2,7 |
|
Gesamthöhe (m) (XLN Kabine) |
2,5 | 2,5 | 2,5 | 2,5 |
|
Leergewicht (kg) (2-WD) |
3420 | 3580 | 3660 | 3840 |
|
Leergewicht (kg) (4-WD) |
3710 | 3890 | 3970 | 4120 |
|
Radstand (m) (2-WD) |
2,39 | 2,39 | 2,39 | 2,39 |
|
Radstand (m) (4-WD) |
2,38 | 2,38 | 2,38 | 2,38 |
| Standardbereifung (2-WD) | ||||
| Bereifung vorne | 7.50-16 | 7.50-18 | 7.50-18 | 7.50-18 |
| Bereifung hinten | 16.9 R30 | 16.9 R34 | 18.4 R34 | 16.9 R34 |
| Standardbereifung (4-WD) | ||||
| Bereifung vorne | 9.5R24 | 12.4R24 | 12.4R24 | 13.6R24 |
| Bereifung hinten | 16.9 R30 | 16.9 R34 | 16.9 R34 | 16.9 R34 |
| Komfort- und Zusatzausstattung | ||||
| XL Kabine | serie | serie | serie | serie |
| XLN Niedrigkabine | optional | optional | optional | optional |
| Druckluftbremsanlage | optional | optional | optional | optional |
| Klimaanlage | - | - | - | - |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den original Prospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
