Case IH [Magnum] 225, 250, 280, 310, 335 technische Daten
Neben der New Holland T8000 Serie, wurde auch die neue Case IH Magnum Baureihe Ende 2005 präsentiert. Wie auch schon bei der Vorserie gab es jedoch Unterschiede zwischen den Konzernschwestern. Der Motor des Magnum befand sich, anders als beim New Holland, noch immer weit über der Vorderachse und war mittels Kardanwelle mit dem Getriebe verbunden. Das Getriebe wurde in Europa i.d.R. durch einen zusätzlichen Gang ergänzt, wodurch erstmals eine Geschwindigkeit von 50 Km/h möglich war.
Folgende New Holland Traktoren basieren auf der gleichen Basis:
- Magnum 250 = New Holland T8020
- Magnum 280 = New Holland T8030
- Magnum 310 = New Holland T8040
- Magnum 335 = New Holland T8050
| Hersteller |
CNH |
||||
| Baureihe |
Case IH Magnum Baureihe |
||||
| Modell |
Case IH Magnum 225 |
Case IH Magnum 250 |
Case IH Magnum 280 |
Case IH Magnum 310 |
Case IH Magnum 335 |
| Baujahr | 2005-11 | 2005-11 | 2005-11 | 2005-11 | 2007-11 |
| Produktionsort | Racine, Wisconsin, USA | ||||
| Motor | |||||
| Motorhersteller | Cummins | ||||
|
Motortyp [ab 2008] |
6TAA-8304 | 6TAA-8304 |
6TAA-8304 [6TAA-9004] |
6TAA-9004 | 6TAA-9004 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser |
| Abgasnorm | Stufe III | ||||
| Einspritzung | Common-Rail-Einspritzung mit Vierventiltechnik | ||||
| Zylinder/Turbo/Int. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Hubraum (cm³) [ab 2008] |
8268 | 8268 |
8268 [8880] |
8880 | 8880 |
|
Bohrung x Hub [ab 2008] |
114x135 | 114x135 |
114x135 [114x145] |
114x145 | 114x145 |
|
Nennleistung (Kw/Ps) |
165/224 | 185/251 | 205/279 | 227/309 | 246/335 |
|
Maximalleistung (Kw/Ps) |
189/257 | 210/285 | 230/313 | 254/345 | 271 /368 |
|
Nenndrehzahl (U/min) [bei Max.-Leistung] |
2000 [1800] |
2000 [1800] |
2000 [1800] |
2000 [1800] |
2000 [1800] |
|
Drehmoment/Nm (U/min) |
1117/1400 | 1271/1400 | 1395/1400 | 1566/1400 | 1566/1400 |
|
Drehmomentanstieg |
42% | 46% | 40% | 40% | 40% |
|
Füllmengen |
|||||
| Kraftstofftank (l) | 682,0 | 682,0 | 682,0 | 682,0 | 682,0 |
| Getriebe (Full-Powershift mit Powershuttle) | |||||
| Ausführung | Full-Powershiftgetriebe | ||||
|
Gangzahl (V/R) +(Kriechgang) |
19/4 (23/6) |
19/4 (23/6) |
19/4 (23/6) |
19/4 (23/6) |
19/4 (23/6) |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle am Lenkrad | ||||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
3,2-40,0 (0,98-40,0) |
3,2-40,0 (0,98-40,0) |
3,2-40,0 (0,98-40,0) |
3,2-40,0 (0,98-40,0) |
3,2-40,0 (0,98-40,0) |
|
50 Km/h Version |
optional |
optional |
optional |
optional |
optional |
|
Getriebeautomatik |
optional |
optional |
optional |
optional |
optional |
| Zapfwelle | |||||
| Ausführung |
Motor, unabhängig |
||||
| Drehzahl (U/min) |
1000 |
||||
|
Frontzapfwelle (1.000 U/min) |
optional | optional | optional | optional |
optional |
| Hydraulische Anlage | |||||
|
Fördermenge (l/min) [optional 1] [optional 2] |
166,0 [224,0] [284,0] |
166,0 [224,0] [284,0] |
166,0 [224,0] [284,0] |
166,0 [224,0] [284,0] |
175,0 [236,0] [297,0] |
|
Betriebsdruck (bar) |
210 |
210 |
210 |
210 |
210 |
| Hubwerksregelung | EHR | EHR | EHR | EHR | EHR |
| Hubkraft (kg) | 8550 | 9130 | 9130 |
10200 |
10200 |
| Steuergeräte |
Bis zu 5 elektrohydraulische Steuergeräte |
||||
|
Fronthubwerk (6.400 kg) |
optional | optional | optional |
optional |
optional |
| Lenkung | |||||
| Art der Lenkung | Hydrostatische Lenkung | ||||
|
Wendekreis (m) 4-WD |
9,6 | 9,6 | 9,6 | 9,6 | 9,6 |
|
Lenkeinschlag (°) |
55 | 55 | 55 | 55 | 55 |
|
Vorderachsfederung |
optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
|||||
| Gesamtlänge (m) | 5,95 | 5,95 | 5,95 | 5,95 | 5,95 |
| Gesamthöhe (m) | 3,27 | 3,27 | 3,27 | 3,27 | 3,27 |
| Radstand (m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Leergewicht (kg) | 9136 | 9136 | 9377 | 9377 | 9568 |
| Standardbereifung | |||||
| Bereifung vorne | 600/65R28 | 600/70R30 | 600/70R30 | 600/70R30 | 600/70R30 |
| Bereifung hinten | 620/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 |
| Komfort- und Zusatzausstattung | |||||
| Kabine | serie | serie | serie | serie | serie |
| Ele. Spiegel | serie | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie | serie |
| Luftfedersitz | serie | serie | serie | serie | serie |
| Vorderachsfederung | serie | serie | serie | serie | serie |
| HMC Management | serie | serie | serie | serie | serie |
| Koffergewichte | optional | optional | optional | optional | optional |
| Druckluftanlage | optional | optional | optional | optional | optional |
| Xenon Scheinwerfer | optional | optional | optional | optional | optional |
| AFS GPS | optional | optional | optional | optional | optional |
Quellangaben:

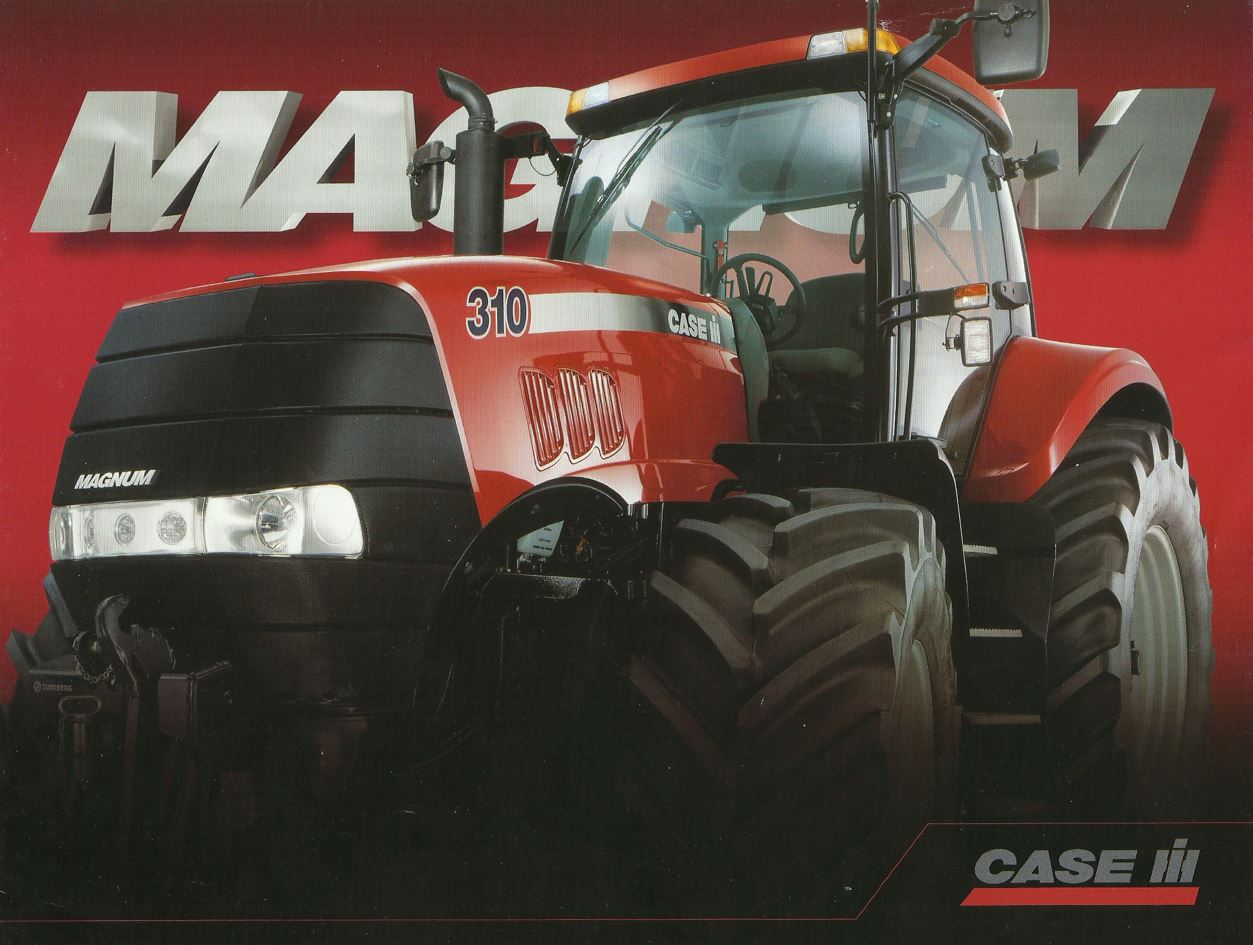

Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
