Deutz-Fahr DX4.10, DX4.30, DX4.50, DX4.70 technische Daten

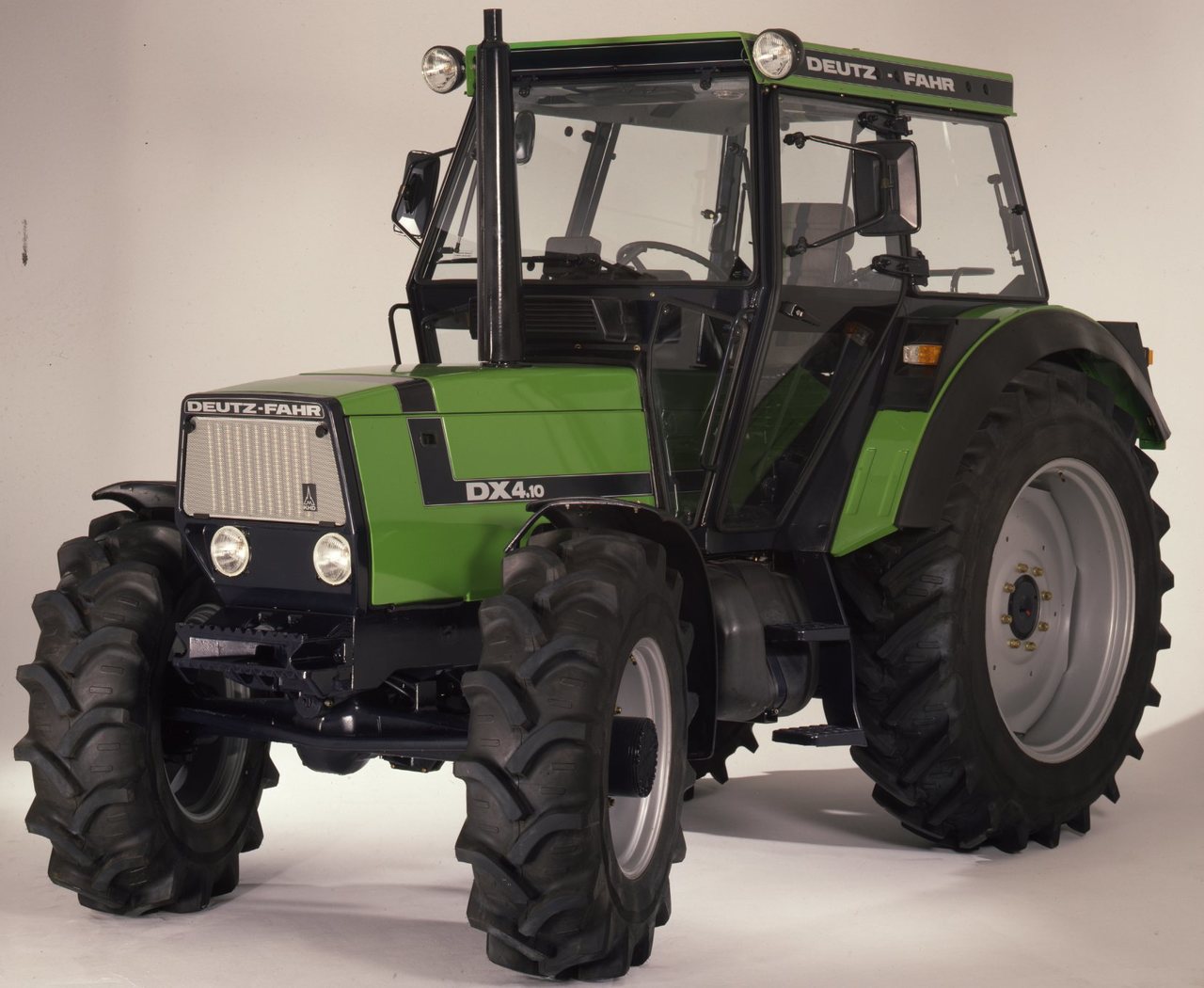

Mit zunächst drei Deutz-Fahr DX4 Traktoren, welche im Jahr 1983 eingeführt wurden, handelt es sich um Vierzylinder Traktoren mit Luftkühlung. Die Modelle DX4.50 & DX 4.70 sind mit einem Abgasturbolader versehen, der DX4.30 ist hingegen ein Sauger. Ein Jahr später rundete der DX4.10 die Baureihe nach unten ab. Das vollsynchronisierte Getriebe bietet 18- bzw. 24 Vorwärtsgänge. Die MasterCab Kabine bietet neben einer Seitenschaltung auch eine elastische Lagerung sowie rundum verglaste Flächen zur optimalen Sicht. Gegen Ende der Bauzeit wurden der DX4.30 sowie der DX4.50 noch mit einer Starcab als DX4.31 und DX4.51 weiterproduziert. Die Vorgängermodelle waren Deutz DX80, DX86 sowie DX92.
| Hersteller | Klöckner-Humboldt-Deutz AG | |||
| Baureihe | Deutz-Fahr DX4 Baureihe | |||
| Modell |
Deutz-Fahr DX 4.10 |
Deutz-Fahr DX 4.30 |
Deutz-Fahr DX 4.50 |
Deutz-Fahr DX 4.70 |
| Baujahr | 1985-88 | 1983-89 | 1983-89 | 1983-89 |
| Produktionsort | Köln, Deutschland | |||
| Motor | ||||
| Motorhersteller | Klöckner-Humboldt-Deutz AG | |||
| Motortyp | F4L 912 | F4L 913 | F4L 913T | F4L 913T |
| Motorkühlung | Luft | Luft | Luft | Luft |
| Zylinder/Turbo | 4 | 4 | 4/T | 4/T |
| Hubraum (cm³) | 3768 | 4086 | 4086 | 4086 |
| Bohrung x Hub | 100x120 | 102x123 | 100x123 | 100x123 |
| Nennleistung (Kw/PS) | 51/70 | 56/75 | 60/82 | 66/90 |
|
Nenndrehzahl (U/min) |
2300 | 2300 | 2300 | 2300 |
|
Drehmoment/Nm (U/min) |
237/1600 | 266/1600 | 286/1600 | 320/1600 |
|
Drehmomentanstieg |
11% | 13% | 15% | 16% |
|
Füllmengen |
||||
| Kraftstofftank (l) | 125,0 |
125,0 |
125,0 |
125,0 |
| Motoröl (l) | 11,0 |
11,0 |
11,0 |
11,0 |
| Getriebe | ||||
| Variante I | Seitenschaltung 30 Km/h | |||
| Getriebecode | TW-901 |
TW-901 |
TW-901 |
TW-902 |
|
Gangzahl (V/R) +(Kriechgang) |
15/5 (20/5) |
15/5 (20/5) |
15/5 (20/5) |
15/5 (20/5) |
| Geschwindigkeit Km/h | 2,4-30,0 | 2,4-30,0 | 2,4-30,0 | 2,4-30,0 |
| Variante II | Seitenschaltung 40 Km/h | |||
| Getriebecode | TW-901 | TW-901 | TW-901 | TW-902 |
|
Gangzahl (V/R) +(Kriechgang) |
18/6 (24/6) |
18/6 (24/6) |
18/6 (24/6) |
18/6 (24/6) |
| Geschwindigkeit Km/h | 2,4-40,0 | 2,4-40,0 | 2,4-40,0 | 2,4-40,0 |
| Zapfwelle | ||||
| Ausführung | Motor, unabhängig | |||
| Drehzahl (U/min) | 540/1000 | |||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional |
| Hydraulische Anlage | ||||
| Fördermenge (l/min) | 40,0 | 42,1 | 47,0 | 48,8 |
| Betriebsdruck (bar) | 175 | 182 | 175 | 183 |
| Hubwerksregelung | MHR | MHR | MHR | MHR |
|
Hubkraft (kg) [optional] |
3800 | 3800 |
3600 [5200] |
3800 [5200] |
|
Frontkraftheber (1800 kg) |
optional | optional | optional | optional |
|
Steuergeräte |
bis zu3 | bis zu 3 | bis zu 4 | bis zu 4 |
|
Lenkung |
||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Wendekreis (m) 2-WD |
- | - | 8,3 | - |
|
Wendekreis (m) 4-WD |
9,66 | 9,66 | 9,66 | 9,66 |
|
Abmessungen und Gewicht |
||||
|
Gesamtlänge (m) 2-WD |
- | - | 4,04 | - |
|
Gesamtlänge (m) 4-WD |
4,14 | 4,14 | 4,14 | 4,17 |
|
Gesamthöhe (m) über Kabine |
2,62 | 2,62 | 2,61 | 2,64 |
|
Radstand (m) 2-WD |
- | - | 2,33 | - |
|
Radstand (m) 4-WD |
2,4 | 2,4 | 2,4 | 2,4 |
|
Leergewicht (kg) 2-WD |
- | - | 3660 | - |
|
Leergewicht (kg) 4-WD |
3920 | 3920 | 3990 | 4170 |
|
zul. Gesamtgewicht (kg) 2-WD |
- | - | 5500 | - |
|
zul. Gesamtgewicht (kg) 4-WD |
5700 | 5700 | 5800 | 6200 |
|
Standardbereifung (2-WD) |
||||
| Bereifung vorne | - | - | 7.50-20 | - |
| Bereifung hinten | - | - | 18.4 R34 | - |
| Standardbereifung (4-WD) | ||||
| Bereifung vorne | 12.4R24 | 13.6R24 | 13.6R24 | 14.9TR24 |
| Bereifung hinten | 18.4R34 | 18.4R34 | 18.4 R34 | 16.9 R38 |
| Komfort- und Zusatzausstattung | ||||
| MasterCab | serie | serie | serie | serie |
| Komfortsitz | serie | serie | serie | serie |
| Heizung/Lüftung | serie | serie | serie | serie |
| Klimaanlage | optional | optional | optional | optional |
| Arbeitsscheinwerfer | optional | optional | optional | optional |
| Rad- u. Frontgewichte | optional | optional | optional | optional |
| Druckluftanlage | optional | optional | optional | optional |
| Optitrac | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den original Prospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Deutz-Fahr.
