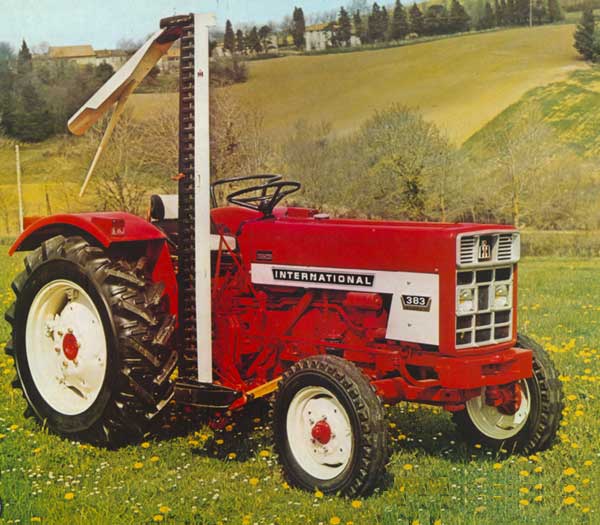

IHC 383, 553, 654, 724, 824 technische Daten
Im Jahr 1972 löste die neue "Star-Baureihe" die Common-Market-Serie ab. Neben einem
neuen Frontgrill, neuen Farb-Applikationen sowie dem Entfall des "McCormick" Schriftzuges, gab es für den IHC 824 außerdem einen anderen Motor.
| Hersteller | International Harvester Company | ||||
| Baureihe | IHC Star-Baureihe | ||||
| Modell |
IHC 383 |
IHC 553 |
IHC 654 | IHC 724 | IHC 824 |
| Allradversion |
- |
553 AS |
654 AS | 724 AS | 824 AS |
| Baujahr | 1972-75 | 1972-74 | 1972-74 | 1972-74 | 1972-74 |
| Stückzahl (ca.) | 7.994 | 2.648 | 4.270 | k.a. | k.a. |
| Produktionsort |
Neuss am Rhein, Deutschland, St. Dizier, Frankreich |
||||
| Motor | |||||
| Motorhersteller | IHC | ||||
| Motortyp | D-155 | D-179 | D-206 | D-239 | D-246 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser |
| Kraftstoffart | Diesel | Diesel | Diesel | Diesel | Diesel |
| Zylinder | 3 | 3 | 4 | 4 | 4 |
| Hubraum (cm³) | 2536 | 2934 | 3382 | 3911 | 4034 |
| Bohrung x Hub | 98x111 | 98x129 | 98x111 | 98x129 | 100x129 |
| Dauerleistung (Kw/PS) | 26/35 | 38/52 | 44/60 | 49/67 | 55/75 |
| Höchstleistung (Kw/PS) | 28/38 | 41/56 | 47/64 | 52/72 | 49/80 |
|
Nenndrehzahl (U/min) |
1900 | 2180 | 2180 | 2200 | 2300 |
|
Drehmoment/Nm (U/min) |
149/1350 | 192/1500 | 224/1600 | 251/1600 | 258/1500 |
|
Füllmengen |
|||||
| Kraftstofftank (l) | 60,0 | 70,0 |
70,0 |
70,0 |
70,0 |
| Motoröl (l) | 6,5 | 6,5 |
9,0 |
8,5 |
8,5 |
| Kühlwasser (l) | 13,0 | 15,5 | 17,5 | 19,5 | 19,5 |
| Getriebe | |||||
| Variante I | IHC Agriomatic Getriebe | ||||
|
Gangzahl (V/R) |
8/2 | - | - | - | - |
| Geschwindigkeit (Km/h) | 0,5-23,4 | - | - | - | - |
| Variante II | IHC Agriomatic Wandlergetriebe | ||||
|
Gangzahl (V/R) |
16/4 | - | - | - | - |
|
Geschwindigkeit (Km/h) |
0,25-23,4 | - | - | - | - |
| Variante III | IHC Synchron Getriebe | ||||
|
Gangzahl (V/R) +(Kriechgang) |
- | 8/4 | 8/4 | 8/4 | 8/4 |
|
Geschwindigkeit (Km/h) |
- | 0,9-28,0 | 0,9-28,0 | 0,9-28,0 | 0,9-28,0 |
|
Variante IV |
IHC Agriomatic S Getriebe | ||||
|
Gangzahl (V/R) |
- | 12/4 | 12/4 | 12/4 | 12/4 |
|
Geschwindigkeit (Km/h) |
- | 0,9-28,0 | 0,9-28,0 | 0,9-28,0 | 0,9-28,0 |
| Zapfwelle | |||||
| Ausführung | Motorzapfwelle, fahrkupplungsunabhängig | ||||
| Zuschaltung | Mech. | Mech. | Mech. | Mech. | Mech. |
|
Drehzahl (U/min) [optional] |
540 |
540 [1000] |
540 [1000] |
540 [1000] |
540/1000 |
| Hydraulische Anlage | |||||
| Fördermenge (l/min) | 25,6 | 25,6 | 28,7 | 25,4 | 29,2 |
| Betriebsdruck (bar) | 185 | 185 | 168 | 165 | 180 |
| Hubwerksregelung | MHR | MHR | MHR | MHR | MHR |
|
Hubkraft (kg) |
1770 | 2000 | 2000 | 2080 | 2140 |
|
Frontkraftheber |
- | - | - | - | - |
|
Steuergeräte |
1 (3) | 1 (4) | 1 (4) | 1 (4) | 1 (4) |
|
Lenkung, Allrad |
|||||
|
Art der Lenkung [optional] |
Mechanische Lenkung |
Mechanische Lenkung [Hydrostatische Lenkung] |
|||
|
Wendekreis (m) 2-WD |
6,54 | 8,0 | 8,0 | 8,0 | 8,0 |
|
Wendekreis (m) 4-WD |
- | 10,0 | 10,0 | 10,0 |
10,0 |
|
Allradantrieb |
- | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
|||||
|
Gesamtlänge (m) 2-WD |
3,25 | 3,27 | 3,27 | 3,34 | 3,34 |
|
Gesamtlänge (m) 4-WD |
- | 3,43 | 3,47 | 3,45 | 3,45 |
|
Gesamtbreite (m) |
1,58 | 1,79 | 1,99 | 1,99 | 1,99 |
|
Gesamthöhe (m) (Überrollbügel) |
2,27 | 2,42 | 2,42 | 2,42 | 2,42 |
|
Radstand (m) |
1,92 | 2,0 | 2,12 | 2,12 | 2,12 |
|
Leergewicht (kg) 2-WD |
2085 | 2615 | 2940 | 2800 | 3145 |
|
Leergewicht (kg) 4-WD |
- | 2850 | 3390 | 3150 | 3305 |
|
Standardbereifung (2-WD) |
|||||
|
Bereifung vorne |
6.00-16 | 7.50-16 | 7.50-16 | 7.50-18 | 7.50-18 |
|
Bereifung hinten |
11-24 | 13-30 | 16-30 | 14-34 | 14-34 |
| Standardbereifung (4-WD) | |||||
| Bereifung vorne | - | 10-24 | 10-24 | 10-24 | 10-24 |
| Bereifung hinten | - | 14-34 | 14-34 | 14-34 | 14-34 |
| Komfort- und Zusatzausstattung | |||||
| Überrollbügel | serie | serie | serie | serie | serie |
| Wetterverdeck | optional | optional | optional | optional | optional |
| Elektrische Anlage | serie | serie | serie | serie | serie |
| Arbeitsscheinwerfer | optional | optional | optional | optional | optional |
| Rad- u. Frontgewichte | optional | optional | optional | optional | optional |
| Frontlader | optional | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
