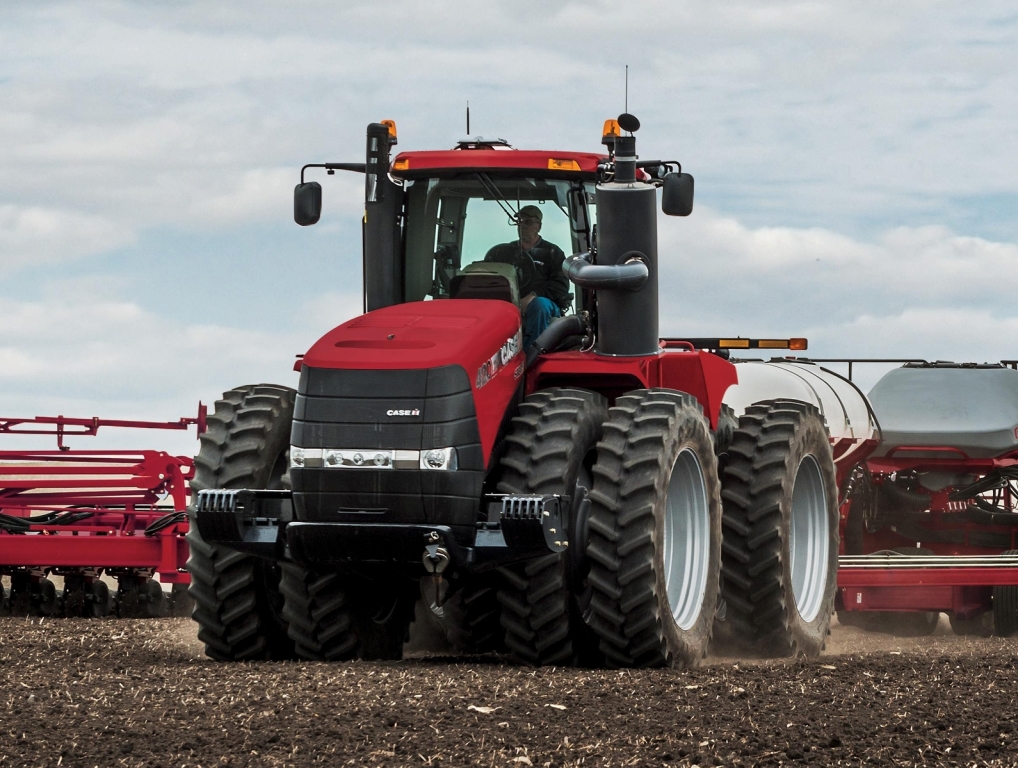

Case IH [Steiger] 420, 470, 500, 540, 580, 620 technische Daten
Im Herbst 2013 stellte Case IH seine neuen Steiger Traktoren vor, dessen FPT-Curosor-Motoren zunächst die Abgasstufe Tier 4b einhielten. Das Grundgetriebe war eine Powershiftschaltbox mit 16 Vorwärts- und 2 Rückwärtsgängen. Optional stand, zunächst für ausgewählte, später dann für alle Modelle, ein stufenloser Fahrantrieb zur Verfügung. Anzeigen und Bedienelemente sind aus dem Magnum bekannt. Die Serienausstattung für den europäischen Markt umfasst ein Vorgewende-Management, eine Lenkautomatik, eine gefederte Kabine, eine Klimaautomatik sowie einen beheizbaren Ledersitz.
- Im Jahr 2015 gab es ein kleines Facelift, bei dem der Schaltzeitpunkt des Getriebe überarbeitet wurde. Darüber hinaus zogen automatische Differentialsperren in die Traktoren ein.
- Ab 2018 konnten die Modelle Steiger 420, 470, 500 & 540 ebenfalls mit einem stufenlosen Getriebe bestückt werden.
- Im Frühjahr 2020 wurden die Motoren auf die Abgasnorm Stage V aufgerüstet. Darüber hinaus wurde die Kabine, besonders die Armlehne, überarbeitet und um den Online-Service AFS ergänzt. Alle Steiger haben fortan eine Hubkraft von 9,9 Tonnen.
Die Raupenversion der Maschine trägt die Modellbezeichnung Case IH Quadtrac. Die T9 Serie von New Holland und die Steiger/ Quadtrac Modelle von Case IH basieren auf der gleichen Plattform.
| Hersteller |
CNH |
|||||
| Baureihe |
Case IH Steiger Baureihe |
|||||
| Modell |
Case IH Steiger 420 |
Case IH Steiger 470 |
Case IH Steiger 500 |
Case IH Steiger 540 |
Case IH Steiger 580 |
Case IH Steiger 620 |
| Baujahr | 2013-24 | 2013-24 | 2013-24 | 2013-24 | 2013-24 | 2013-24 |
| Produktionsort | Fargo, North Dakota (USA) | |||||
| Motor | ||||||
| Motorhersteller | FPT (Fiat Powertrain Technologies) | |||||
| Motortyp |
Cursor13 WGT |
Cursor13 ST |
||||
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Einspritzung | Common-Rail-Hochdruckverfahren mit Vierventiltechnik | |||||
|
Abgasnachbehandlung [ab 2020] |
Hi-eSCR [Hi-eSCR2] |
|||||
|
Abgasnorm [ab 2020] |
Tier 4b final [Stage V] |
|||||
| Turbolader | Wastegateturbo | Zweistufiger Turbolader | ||||
| Ladeluftkühlung | Luft zu Luft | Luft zu Wasser | ||||
| Zylinder/Turbo/I. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Hubraum (cm³) | 12882 | 12882 | 12882 | 12882 | 12882 | 12882 |
| Bohrung x Hub | 135x150 | 135x150 | 135x150 | 135x150 | 135x150 | 135x150 |
|
Nennleistung (Kw/Ps) [mit Boost] |
313/425 [343/466] |
350/476 [380/517] |
373/507 [403/548] |
399/543 [440/598] |
433/589 [463/630] |
462/628 [492/669] |
|
Maximalleistung (Kw/Ps)
[mit Boost] |
345/469 [345/469] |
386/525 [386/525] |
410/558 [410/558] |
451/613 [451/613] |
476/647 [476/647] |
509/692 [509/692] |
|
Nenndrehzahl (U/min) [bei Maximalleistung] |
2000 [1800] |
2000 [1800] |
2000
[1800] |
2000 [1800] |
2000 [1800] |
2000 [1800] |
|
Drehmoment/Nm (U/min) |
1992/1400 | 2229/1400 | 2374/1400 | 2540/1400 | 2757/1400 | 2941/1400 |
|
Füllmengen |
||||||
|
Kraftstofftank (l) |
1170,0 | 1170,0 | 1170,0 | 1170,0 | 1772,0 | 1772,0 |
|
AdBlue (l) |
174,0 | 174,0 | 250,0 | 250,0 | 250,0 | 250,0 |
| Getriebe | ||||||
| Variante I | Powerdrive Lastschaltgetriebe | |||||
| Gangzahl (V/R) | 16/2 | 16/2 | 16/2 | 16/2 | 16/2 | 16/2 |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | |||||
| Geschwindigkeit (Km/h) | 4,0-37,0 | 4,0-37,0 | 4,0-37,0 | 4,0-37,0 | 4,0-37,0 | 4,0-37,0 |
| Variante II | CVXdrive Stufenlosgetriebe | |||||
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | |||||
| Geschwindigkeit (Km/h) | 0,02-40,0 | 0,02-40,0 | 0,02-40,0 | 0,02-40,0 | 0,02-40,0 | 0,02-40,0 |
| Zapfwelle | ||||||
| Ausführung | Optional mit unabhängiger Motorzapfwelle | |||||
| Drehzahl (U/min) | 1000 | |||||
| Hydraulische Anlage | ||||||
|
Fördermenge (l/min) [optional] |
216,0 [428,0] |
216,0 [428,0] |
216,0 [428,0] |
216,0 [428,0] |
216,0 [428,0] |
216,0 [428,0] |
| Betriebsdruck (bar) | 210 | 210 | 210 | 210 | 210 | 210 |
| Hubwerksregelung | EHR | EHR | EHR | EHR | EHR | EHR |
|
Hubkraft (kg) [ab 2020] |
8949 [9935] |
8949 [9935] |
8949 [9935] |
8949 [9935] |
8949 [9935] |
8949 [9935] |
|
Zusatzsteuergeräte [optional] |
vier, elektrisch [acht, elektrisch] |
|||||
| Zugpendel | ||||||
| Kuppelbolzen Ø (mm) | 51 | 51 | 51 | 51 | 51 | 51 |
| max. Vertikallast (kg) | 4983 | 4983 | 4983 | 4983 | 4983 | 4983 |
|
Abmessungen und Gewicht |
||||||
| Gesamtlänge (m) | 7,61 | 7,61 | 7,61 | 7,61 | 7,61 | 7,61 |
| Gesamthöhe (m) | 3,84 | 3,84 | 3,84 | 3,84 | 3,84 | 3,84 |
|
Leergewicht (kg) |
18062 | 18062 | 20090 | 21012 | 22828 | 22828 |
|
Standardbereifung |
||||||
| Bereifung vorne | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 |
| Bereifung hinten | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 |
| Komfort- und Zusatzausstattung | ||||||
| Aktiv-Ledersitz | serie | serie | serie | serie | serie | serie |
| Sitzheizung | serie | serie | serie | serie | serie | serie |
| LED-Lichtpaket | serie | serie | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie | serie | serie |
| Koffergewichte | serie | serie | serie | serie | serie | serie |
| Zwillingsbereifung | optional | optional | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
