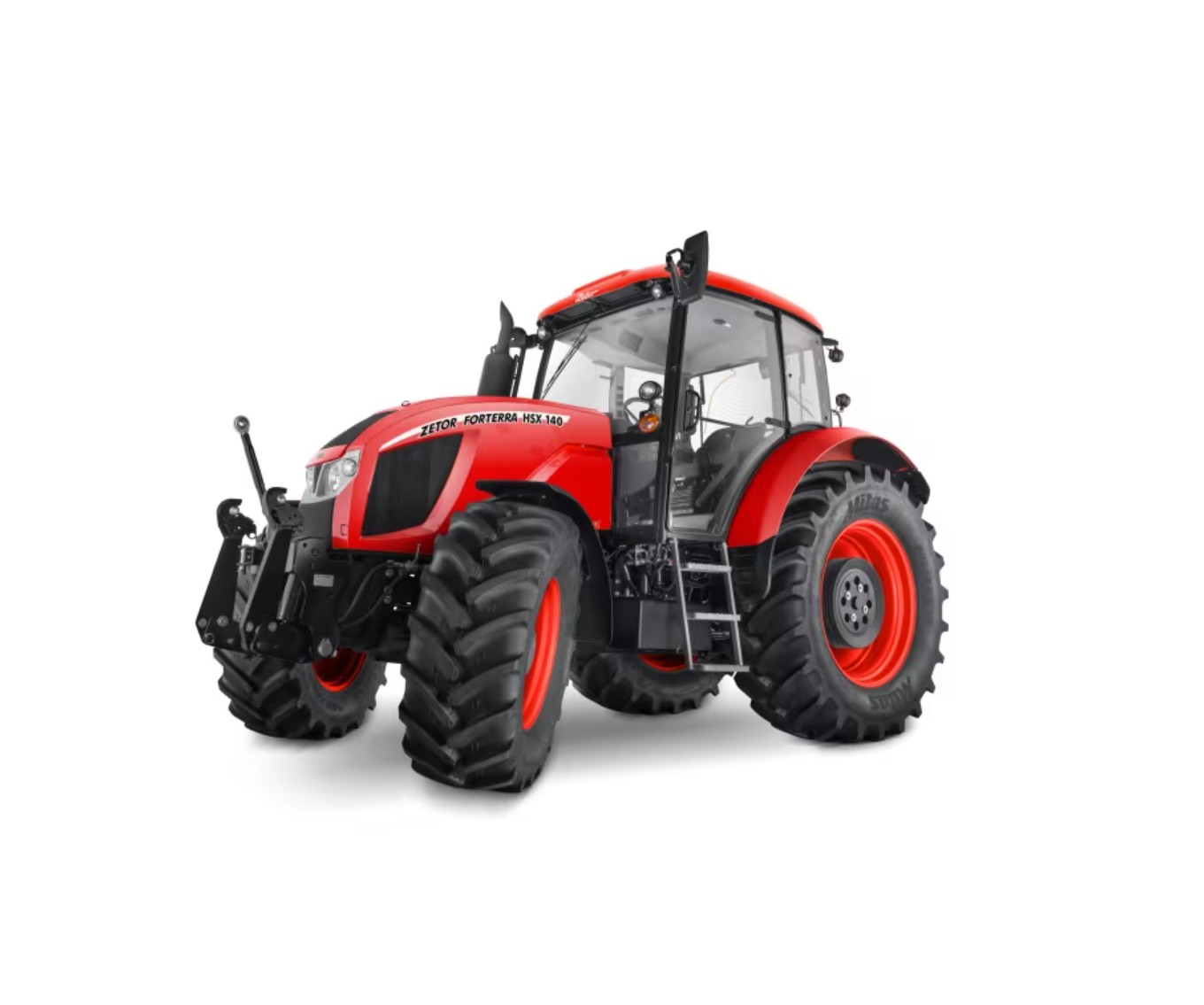

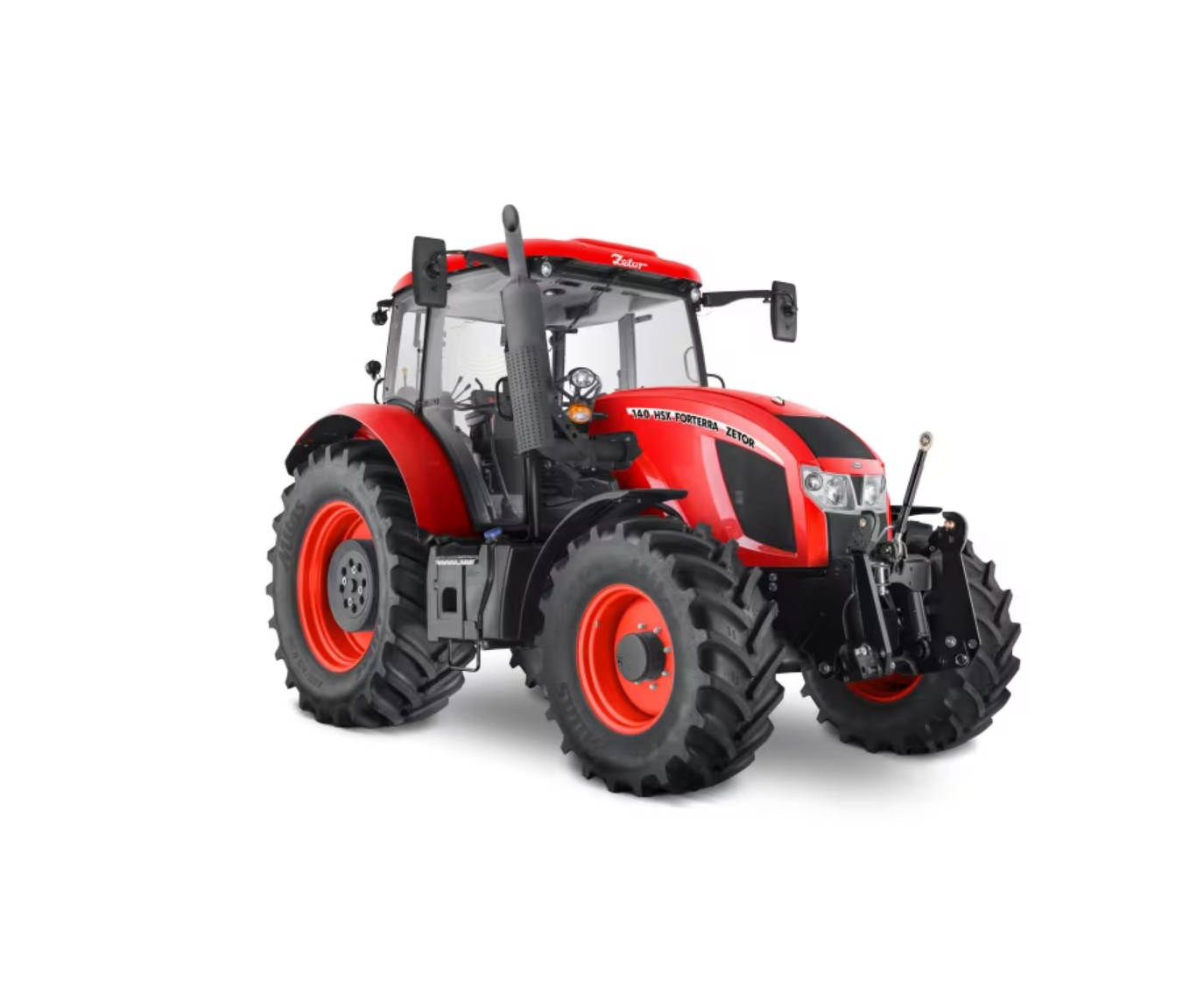

Zetor [Forterra HSX] 100, 110, 120, 130, 140 technische Daten
Die Baureihe Zetor Forterra HSX erhielt zu Beginn des Jahres 2016 eine technische Aktualisierung, die neben optischen Neuerungen vor allem die Einführung einer Harnstoffeinspritzung (SCR) zur Erfüllung der Abgasnorm Stage IV umfasste. Die Vierzylinder-Motoren mit 16-Ventil-Technik decken einen Leistungsbereich von 117 bis 136 PS ab und erreichen ein maximales Drehmoment von 607 Nm. Für eine gesteigerte Reichweite wurde das Tankvolumen bei diesen Modellen auf 270 Liter erhöht.
Das Antriebssystem des HSX unterscheidet sich vom Basismodell durch ein 5-Gang-Getriebe mit 3-fach-Lastschaltung, was insgesamt 30 Vorwärts- und 30 Rückwärtsgänge ermöglicht. Ein wesentliches Merkmal ist die hydraulische Wendeschaltung (Power Shuttle), deren Bedieneinheit auf der linken Seite des Lenkrads positioniert ist. In der Ausführung als 40-ECO-Getriebe erreicht der Traktor seine Höchstgeschwindigkeit bei einer reduzierten Motordrehzahl von 1.800 U/min.

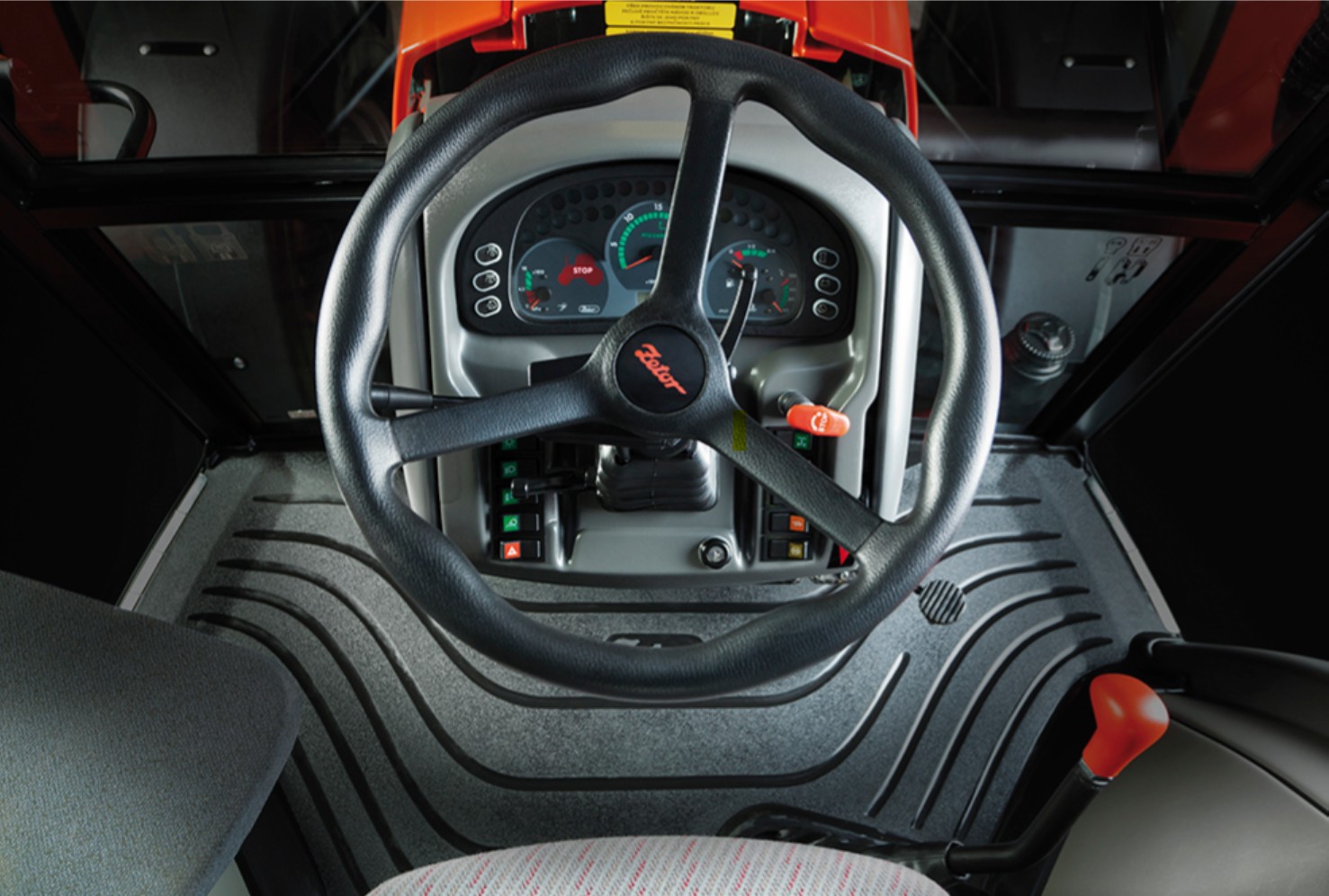

Die Hubkraft der Heckhydraulik wurde bei der HSX-Serie standardmäßig auf 8,5 Tonnen (85 kN) festgesetzt. Zur Steuerung schwerer Anbaugeräte kommt die Bosch-Elektrohydraulik mit dem automatischen Regelsystem HitchTronic zum Einsatz. Fahrwerkseitig verfügt der HSX über einen im Vergleich zum CL-Modell um 10 cm längeren Radstand von 2.590 mm. Der Innenraum wurde durch ein neues Instrumentenpanel mit Farbdisplay sowie ergonomisch überarbeitete Bedienelemente aufgewertet.
| Hersteller | Zetor | ||||
| Baureihe | Zetor Forterra HSX Baureihe | ||||
| Modell |
Zetor Forterra 100 HSX |
Zetor Forterra 110 HSX |
Zetor Forterra 120 HSX |
Zetor Forterra 130 HSX |
Zetor Forterra 140 HSX |
| Baujahr | 2016-20 | 2016-20 | 2016-20 | 2016-20 | 2016-20 |
| Produktionsort | Brünn, Tschechische Republik | ||||
| Motor | |||||
| Motorhersteller | Zetor | ||||
| Motortyp | Z-1017 | Z-1317 | Z-1417 | Z-1517 | Z-1617 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser |
| Kraftstoffart | Diesel | Diesel | Diesel | Diesel | Diesel |
| Zylinder/Turbo/Interc | 4/T/I | 4/T/I | 4/T/I | 4/T/I | 4/T/I |
| Einspritzung | Direkteinspritzung mit Vierventiltechnik | ||||
| Abgasnachbehandlung | DPF + SCR | ||||
| Abgasnorm | Tier 4 final | ||||
| Hubraum (cm³) | 4156 | 4156 | 4156 | 4156 | 4156 |
| Bohrung x Hub | 105x120 | 105x120 | 105x120 | 105x120 | 105x120 |
| Nennleistung (kW/PS)* | 70/96 | 78/106 | 86/117 | 73/127 | 100/136 |
|
Nenndrehzahl (U/min) |
2200 | 2200 | 2200 | 2200 | 2200 |
|
Drehmoment (Nm) |
429 | 461 | 507 | 558 | 607 |
|
Drehmomentanstieg |
46% | 40% | 40% | 42% | 43% |
|
Füllmengen |
|||||
|
Kraftstofftank (l) |
270,0 |
270,0 |
270,0 |
270,0 |
270,0 |
|
AdBlue (l) |
28,0 |
28,0 |
28,0 |
28,0 |
28,0 |
| Getriebe | |||||
| Ausführung | Zetor Schaltgetriebe, hydraulisch | ||||
|
Gangzahl (V/R) [Lastschaltstufen] |
30/30 [drei] |
30/30 [drei] |
30/30 [drei] |
30/30 [drei] |
30/30 [drei] |
|
Wendeschaltung |
Elektrohydraulische Wendeschaltung | ||||
| Geschwindigkeit (Km/h) | 1,9-40,0 | 1,9-40,0 | 1,9-40,0 | 1,9-40,0 | 1,9-40,0 |
| Zapfwelle | |||||
| Ausführung | Motor, unabhängig, lastschaltbar | ||||
|
Drehzahl (U/min) [optional] |
540/540E/1000/1000E [540E/1000/Wegezapfwelle] |
||||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional | optional |
| Hydraulische Anlage | |||||
|
Fördermenge (l/min) |
85,0 |
85,0 |
85,0 |
85,0 |
85,0 |
|
Lenkpumpe (l/min) |
30,0 |
30,0 |
30,0 |
30,0 |
30,0 |
| Betriebsdruck (bar) | 200 | 200 | 200 | 200 | 2000 |
|
Hubwerksregelung |
EHR |
EHR |
EHR |
EHR |
EHR |
|
Hubkraft (kg) |
8500 |
8500 |
8500 |
8500 |
8500 |
|
Frontkraftheber |
optional | optional | optional | optional | optional |
|
Steuergeräte |
Bis zu 6 DW | ||||
|
Lenkung |
|||||
| Art der Lenkung | Hydrostatische Lenkung | ||||
|
Wendekreis (m) |
9,6 | 9,6 | 9,6 | 9,6 | 9,6 |
|
Vorderachse |
Allradvorderachse, pendelnd gelagert |
||||
|
Hinterachse |
Zetor Hinterachse, starr |
||||
|
Differentialsperre |
Elektrohydraulisch betätigt |
||||
|
Bremsen |
Nasse Scheibenbremsen, Allradzuschaltung beim Bremsen |
||||
|
Abmessungen und Gewicht |
|||||
|
Gesamtlänge (m) |
5,2 | 5,2 | 5,2 | 5,2 | 5,2 |
|
Gesamtbreite (m) |
2,43 | 2,43 | 2,43 | 2,43 | 2,43 |
|
Gesamthöhe (m) |
2,78 | 2,78 | 2,78 | 2,78 | 2,78 |
|
Radstand (m) |
2,59 | 2,59 | 2,59 | 2,59 | 2,59 |
|
Leergewicht (kg) |
4300-5310 | ||||
| Standardbereifung (4-WD) | |||||
| Bereifung vorne | 380/85 R24 | ||||
| Bereifung hinten | 460/85 R38 | ||||
| Komfort- und Zusatzausstattung | |||||
| Fahrerkabine | serie | ||||
| Komfortsitz | serie | ||||
| Heizung/Lüftung | serie | ||||
| Kabinenfederung | optional | ||||
| Klimaanlage | serie | ||||
| Arbeitsscheinwerfer | serie | ||||
| Rad- u. Frontgewichte | optional | ||||
| Druckluftanlage | optional | ||||
* Nach 2000/25/EC
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
