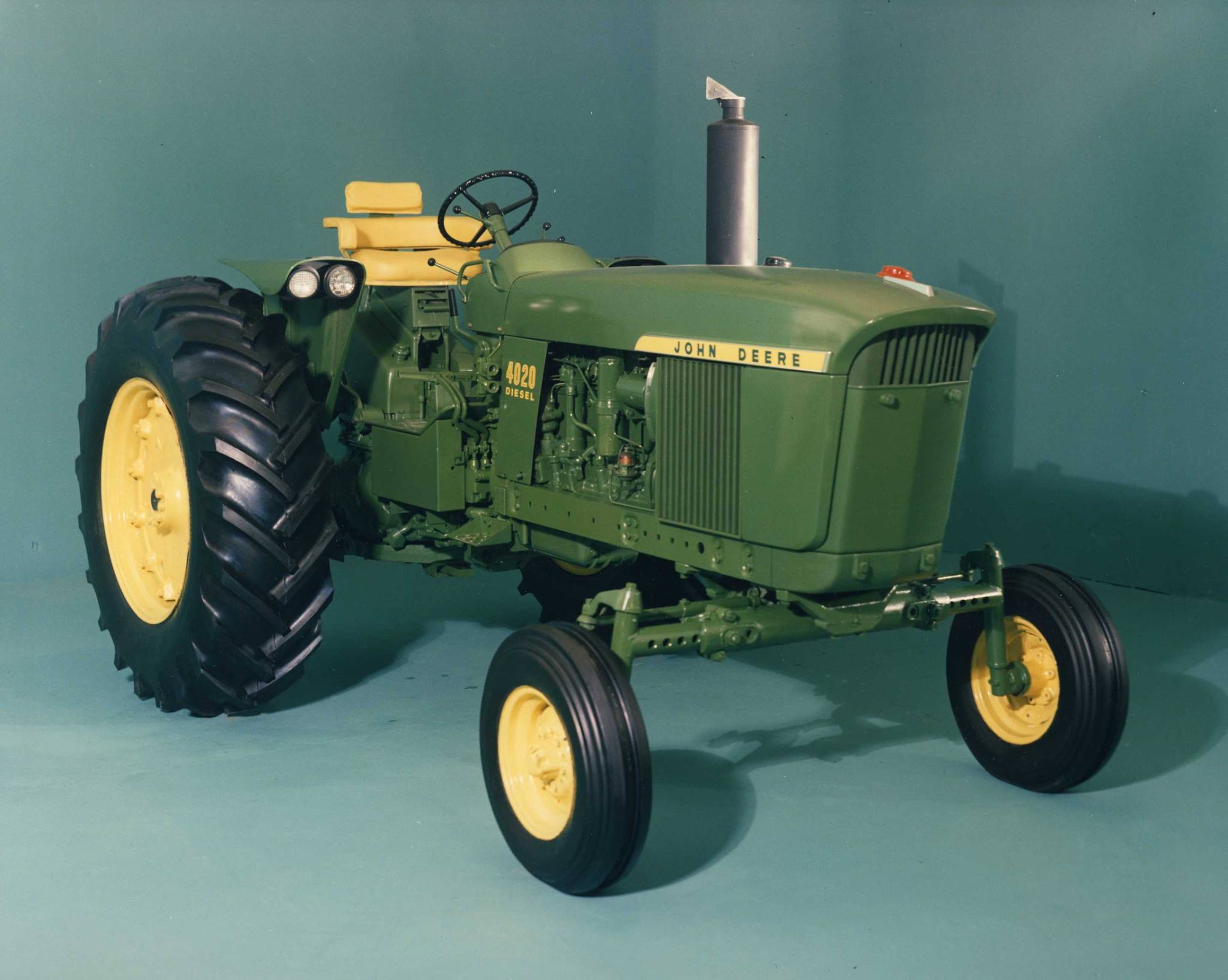

Die John Deere 20er-Serie umfasste eine Reihe großer Sechszylinder-Traktoren, die alle im Werk Waterloo hergestellt wurden. Im Jahr 1963 wurde der John Deere 4020 vorgestellt, der in Mannheim speziell an die europäischen Anforderungen angepasst wurde. Die Krönung dieser Baureihe erfolgte 1965 mit der Einführung des Flaggschiffs John Deere 5020. Ab 1969 wurde der kostengünstigere John Deere 4000 angeboten, der im Wesentlichen ein vereinfachter 4010 mit eingebautem 4020-Motor war.
1968 kam der John Deere 4520 auf den Markt, einer der ersten Traktoren mit Turbolader. Er unterschied sich vom 4020 durch seine Größe und Robustheit. Die 20er Serie, die nun 18 verschiedene Modelle umfasste, wurde durch den 4320 und den 4620 ergänzt. Der John Deere 4320 war im Wesentlichen ein 4020 mit Turbolader und anderen Reifen, während der 4620 dem 4520 ähnelte, aber als erster Traktor der Welt mit Ladeluftkühlung ausgestattet war.
Die Baureihe wurde schließlich durch die Knicklenkermodelle 7020 und 7520 in der oberen Leistungsklasse ergänzt.
Hersteller |
John Deere |
|||||
Baureihe |
John Deere 20er Baureihe |
|||||
Modell |
John Deere 4000 |
John Deere 4020 |
John Deere 4320 |
John Deere 4520 |
John Deere 4620 |
John Deere 5020 |
Baujahr | 1969-72 | 1963-72 | 1971-72 | 1969-70 | 1971-72 | 1965-72 |
Produktionsort |
Waterloo, Iowa, USA |
|||||
Motor | ||||||
Motorhersteller | John Deere | |||||
Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
Kraftstoffart | Diesel | Diesel | Diesel | Diesel | Diesel | Diesel |
Zylinder/Turbo/Interc. | 6 | 6 | 6/T | 6/T | 6/T/I | 6 |
Hubraum (cm³) | 6637 | 6637 | 6637 | 6637 | 6637 | 8698 |
Bohrung x Hub | 108x120 | 108x120 | 108x120 | 108x120 | 108x120 | 120x127 |
Nennleistung (Kw/PS) | 63/86 | 74/100 | 87/118 | 91/124 | 101/137 | 105/143 |
Nenndrehzahl (U/min) |
2200 | 2500 | 2200 | 2200 | 2200 | 2500 |
Füllmengen |
||||||
Kraftstofftank (l) | 128,7 | 128,7 | 166,5 | 189,3 | 189,3 | 257,4 |
Getriebe | ||||||
Variante I | John Deere Schaltgetriebe | |||||
Gangzahl (V/R) |
8/2 | 8/2 | 8/2 | 8/2 | 8/2 | 8/2 |
Geschwindigkeit (Km/h) | 2,9-27,0 | 3,4-30,9 | 3,2-30,4 | 3,5-33,5 | 3,5-33,5 | 3,1-28,8 |
Variante II | John Deere Full-Powershift-Getriebe | |||||
Gangzahl (V/R) |
8/4 |
8/4 |
- |
8/4 | 8/4 | - |
Geschwindigkeit (Km/h) |
3,2-33,0 | 3,2-33,0 | - | 3,2-33,8 | 3,2-33,8 | - |
Zapfwelle | ||||||
Ausführung | Motor, unabhängig | |||||
Drehzahl (U/min) |
540/1000 |
1000 | ||||
Hydraulische Anlage | ||||||
Fördermenge (l/min) | 68,1 | 68,1 | 83,3 | 83,3 | 83,3 | 85,0 |
Betriebsdruck (bar) | 155 | 155 | 155 | 155 | 155 | 155 |
Hubwerksregelung | MHR | MHR | MHR | MHR | MHR | MHR |
Hubkraft (kg)) |
2700 | 2700 | 2700 | 2700 | 2700 | 2400 |
Steuergeräte |
1 (2) | 1 (2) | 1 (2) | 1 (2) | 1 (2) | 1 (2) |
Lenkung |
||||||
Art der Lenkung |
Hydrostatische Lenkung |
|||||
Wendekreis (m) | 7,8 | 7,8 | 7,8 | 9,2 | 9,2 | 9,2 |
Abmessungen und Gewicht (Standardversion) |
||||||
Gesamtlänge (m) |
3,83 | 3,83 | 4,04 | 4,33 | 4,33 | 4,38 |
Gesamtbreite (m) |
2,27 | 2,27 | 2,27 | 2,43 | 2,43 | 2,43 |
Gesamthöhe (m) (Auspuff) |
2,24 | 2,24 | 2,24 | 2,69 | 2,69 | 2,46 |
Radstand (m) |
2,54 | 2,54 | 2,7 | 2,7 | 2,7 | 2,64 |
Leergewicht (kg) |
3903 | 4057 | 4842 | 6429 | 6772 | 7761 |
Standardbereifung |
||||||
Bereifung vorne |
9.50-15 | 7.50-18 | 10.00-16 | 10.00-16 | 11.00-16 | 11.00-16 |
Bereifung hinten |
16.9-34 | 18.4-34 | 18.4-34 | 20.8-38 | 20.8-38 | 24.5-32 |
Komfort- und Zusatzausstattung | ||||||
Überrollbügel | serie | serie | serie | serie | serie | serie |
Fahrerkabine | optional | optional | optional | optional | optional | optional |
Heizung + Lüftung | optional | optional | optional | optional | optional | optional |
Klimaanlage | optional | optional | optional | optional | optional | optional |
Fahrersitz | serie | serie | serie | serie | serie | serie |
Elektrische Anlage | serie | serie | serie | serie | serie | serie |
Beleuchtung | serie | serie | serie | serie | serie | serie |
Arbeitsscheinwerfer | optional | optional | optional | optional | optional | optional |
Rad- u. Frontgewichte | optional | optional | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von John Deere.
