Deutz-Fahr DX 3.60, DX 3.65, DX 3.70, DX 3.90 technische Daten
Nachdem die überarbeitete DX Baureihe im oberen Leistungssegment bereits erfolgreich eingeführt war, wurde im Jahr 1984 auch die Serie DX3 von Deutz-Fahr vorgestellt. Die auslaufenden Deutz D07 Traktoren waren in die Jahre gekommen und dies spiegelte sich auch in den Verkaufszahlen des Segments wieder. Die Vierzylindermodelle D6207 bis D7807 wurden von den Deutz DX3.60 bis DX3.59 abgelöst. Die Modellbezeichnung DX3 gibt in diesem Fall jedoch nur bedingt einen Hinweis auf die Zylinderzahl des 912 bzw. 913 Motor, sind die oberen DX3 Modelle doch vierzylindrig. Das TW-500 Getriebe war eine Weiterentwicklung des TW50. In puncto Fahrerhaus stand neben der günstigen VarioCab (Fritzmeier-Verdeck) auch die Starcab zur Auswahl. Bei letzterer gab es eine Seitenschaltung, eine Heizung sowie einen ebenen Kabinenboden.
| Hersteller | Klöckner-Humboldt-Deutz AG | |||
| Baureihe | Deutz-Fahr DX3 Baureihe | |||
| Modell |
Deutz-Fahr DX 3.60 |
Deutz-Fahr DX 3.65 |
Deutz-Fahr DX 3.70 |

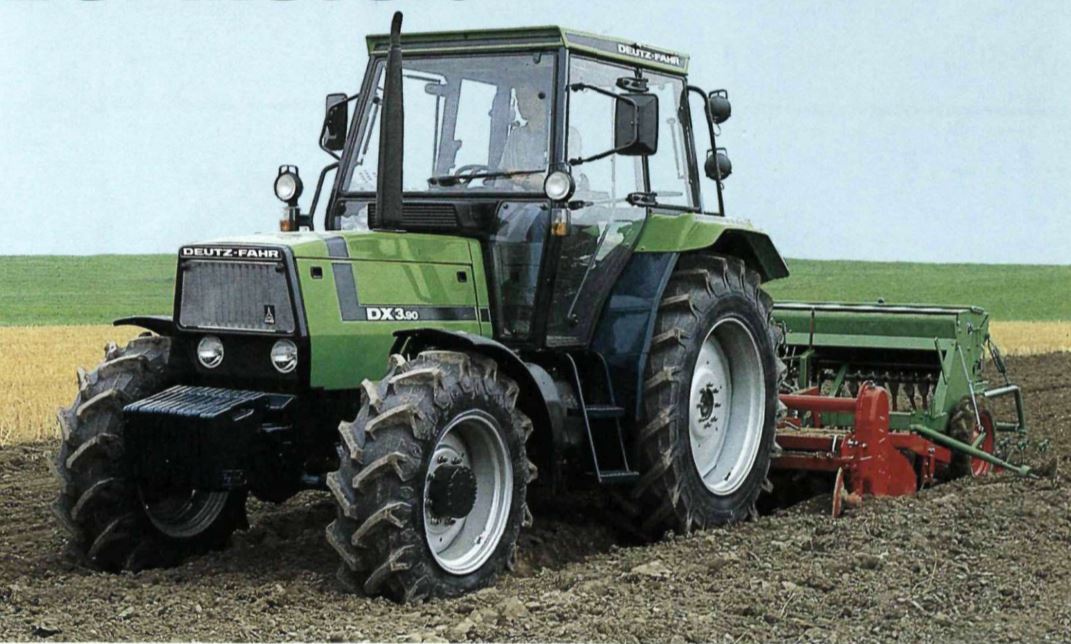

Deutz-Fahr DX 3.90 |
| Ausstatung I |
VarioCab |
|||
| Ausstatung II | StarCab | |||
| Baujahr | 1986-96 | 1987-96 | 1984-89 | 1984-89 |
| Produktionsort | Köln, Deutschland | |||
| Motor | ||||
| Motorhersteller | Klöckner-Humboldt-Deutz AG | |||
| Motortyp | F4L912 | F4L912 | F4L912 | F4L913 |
| Motorkühlung | Luft | Luft | Luft | Luft |
| Zylinder | 4 | 4 | 4 | 4 |
| Hubraum (cm³) | 3770 | 3770 | 3770 | 4086 |
| Bohrung x Hub | 100x120 | 100x120 | 100x120 | 100x123 |
|
Nennleistung (Kw/PS) |
48/65 | 51/70 | 51/70 | 56/75 |
|
Nenndrehzahl (U/min) |
2350 | 2350 | 2350 | 2350 |
|
Drehmoment/Nm (U/min) |
230/1550 | 244/1600 | 237/1600 | 260/1600 |
|
Füllmengen |
||||
|
Kraftstofftank (l) (VarioCab) |
72,0 | 72,0 | 87,0 | 87,0 |
|
Kraftstofftank (l (StarCab) |
83,0 | 83,0 | 95,0 | 95,0 |
| Motoröl (l) | 11,0 | 11,0 | 11,0 | 11,0 |
| Getriebe | ||||
| Variante I | Deutz Schaltgetriebe (VarioCab = Mittelschaltung) | |||
| Getriebecode |
TW-520 (TW-560) |
TW-520 (TW-560) |
TW-57.10 | TW-57.20 |
|
Gangzahl (V/R) +(Kriechgang) |
16/8 (24/8) |
16/8 (24/8) |
12/4 | 12/4 |
|
Geschwindigkeit(Km/h) +(Kriechgang) |
2,3-28,9 (0,6-28,9) |
2,7-40,0 |
2,2-31,0 | 2,2-31,0 |
| Variante II |
Deutz Schaltgetriebe (StarCab = Seitenschaltung) |
|||
| Getriebecode |
TW-521 (TW-561) |
TW-521 (TW-561) |
TW-57.11 | TW-57.21 |
|
Gangzahl (V/R) +(Kriechgang) |
16/8 (24/12) |
16/8 (24/12) |
12/4 | 12/4 |
|
Geschwindigkeit (Km/h) +(Kriechgang) |
2,3-30/40 (0,6-30/40) |
2,8-40,0 | 2,2-31,0 | 2,2-31,0 |
|
Zapfwelle |
||||
| Ausführung | Motor, unabhängig | |||
| Drehzahl (U/min) | 540/1000 | |||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional |
| Hydraulische Anlage | ||||
| Variante I | VarioCab (K-45.3) | |||
|
Fördermenge (l/min) [optional] |
41,0 | 42,6 |
36,0 [48,0] |
43,1 |
|
Betriebsdruck (bar) |
175 | 180 | 200 | 175 |
| Hubwerksregelung | MHR | MHR | MHR | MHR |
|
Hubkraft (kg) [optional] |
2400 | 3300 |
2600 [3300] |
3300 |
| Variante II | StarCab (K-46.3) | |||
|
Fördermenge (l/min) [optional] |
47,5 | 42,6 |
36,0 [48,0] |
43,1 |
|
Betriebsdruck (bar) |
175 | 180 | 200 | 175 |
| Hubwerksregelung | MHR | MHR | MHR | MHR |
|
Hubkraft (kg) [optional] |
2400 [3300] |
3300 |
2600 [3300] |
3300 |
| Frontkraftheber | optional | optional | optional | optional |
| Steuergeräte | bis zu 3 | bis zu 3 | bis zu 3 | bis zu 3 |
| Lenkung | ||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Wendekreis (m) 2-WD |
8,26 | - | 8,8 | 8,8 |
|
Wendekreis (m) 4-WD |
9,4 | 9,4 | 10,5 | 10,5 |
|
Abmessungen und Gewicht |
||||
| Variante I | VarioCab | |||
|
Gesamtlänge (m) 2-WD |
3,69 | - | 3,91 | 3,91 |
|
Gesamtlänge (m) 4-WD |
3,6 | 3,6 | 4,01 | 4,01 |
|
Gesamthöhe (m) |
2,36 | 2,42 | 2,47 | 2,47 |
|
Radstand (m) 2-WD |
2,25 | - | 2,37 | 2,37 |
|
Radstand (m) 4-WD |
2,25 | 2,25 | 2,39 | 2,39 |
|
Leergewicht (kg) 2-WD |
2875 | - | 3140 | 3140 |
|
Leergewicht (kg) 4-WD |
3185 | 3220 | 3370 | 3370 |
|
zul. Gesamtgewicht |
4700 | 5000 | 5000 | 5000 |
|
Variante II |
StarCab | |||
|
Gesamtlänge (m) 4-WD |
3,77 | 3,84 | 3,91 | 3,91 |
| Gesamthöhe (m) | 2,5 | 2,6 | 2,57 | 2,59 |
|
Radstand (m) 4-WD |
2,21 | 2,25 | 2,39 | 2,39 |
|
Leergewicht (kg) 2-WD |
3065 | - | 3550 | 3550 |
|
Leergewicht (kg) 4-WD |
3375 | 3400 | 3780 | 3780 |
|
zul. Gesamtgewicht |
4700 | 5000 | 5000 | 5000 |
|
Standardbereifung (2-WD) |
||||
| Bereifung vorne | 7.50-18 | - | 7.50-18 | 10.0-16 |
| Bereifung hinten | 16.9R30 | - | 16.9R34 | 16.9R34 |
| Satndardbereifung (4-WD) | ||||
| Bereifung vorne | 11.2-24 | 12.4R24 | 12.4R24 | 13.6R24 |
| Bereifung hinten | 16.9R30 | 16.9R34 | 16.9 R34 | 16.9R30 |
| Komfort- und Zusatzausstattung | ||||
| Star- oder VarioCab | optional | optional | optional | optional |
| Rad- & Frontgewichte | optional | optional | optional | optional |
| Heizung | optional | optional | optional | optional |
| Druckluftanlage | optional | optional | optional | optional |
| Frontlader | ||||
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den original Prospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Deutz-Fahr.
