Claas [Arion] 510, 530, 550 technische Daten

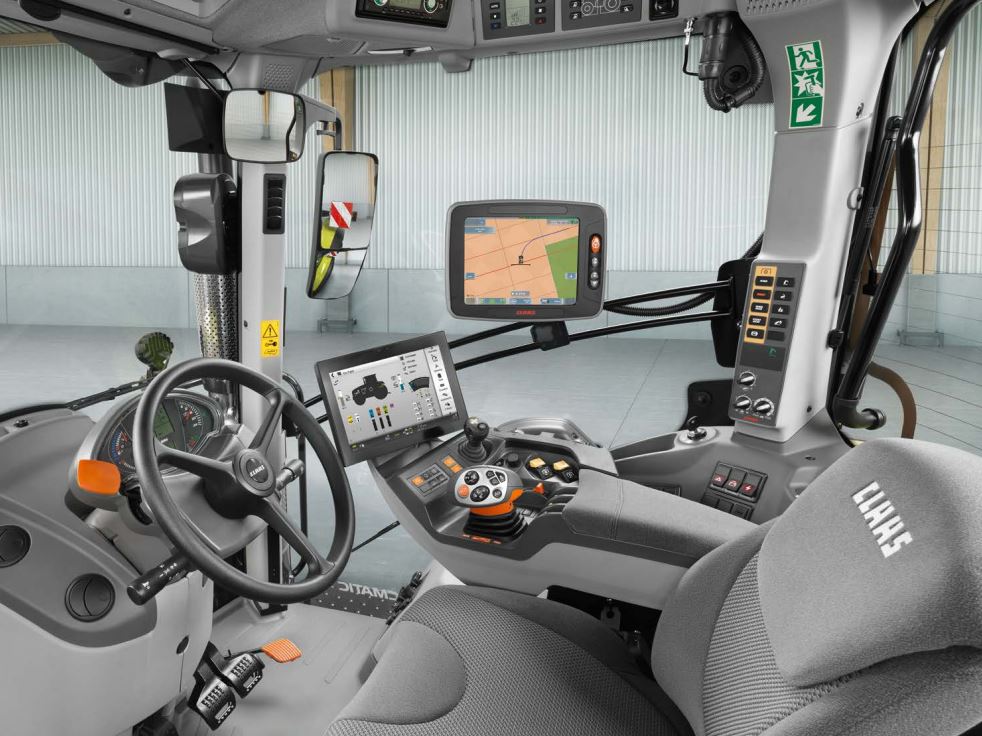

2017 wurden die neuen Traktoren Arion 500 und Arion 600 von Claas vorgestellt. Sie unterscheiden sich von der Vorgängerbaureihe durch ein größeres Leistungsspektrum sowie die Erfüllung der Abgasnorm Tier 4i. Unter der Haube der Arion 500 arbeiten weiterhin Vierzylinder-Motoren von John Deere. Das HEXASHIFT Getriebe gibt es in den Versionen "Super Eco 40" mit 40 km/h bei 1650 U/min, "Eco 40" mit 40 km/h bei 1950 U/min und "Eco 50" mit 50 km/h bei 2000 Motorumdrehungen. Die SmartStop-Funktion ermöglicht das Anhalten durch Bremsbetätigung ohne Kupplungsbetätigung. Das stufenlose Getriebe CMATIC ist ebenfalls erhältlich. Die Load-Sensing-Hydraulik liefert 110 bzw. 150 l/min. Für Arion 500 Traktoren mit Lastschaltgetriebe stehen die Bedienpakete CIS, CIS+ und CEBIS zur Verfügung, stufenlose Traktoren können mit CIS+ oder CEBIS bestellt werden. Das CIS-Paket umfasst mechanische Steuergeräte und einen Schwarz-Weiß-Monitor im A-Holm, das CIS+-Paket elektronische Steuergeräte und einen Farbmonitor im A-Holm und das CEBIS-Paket einen 12-Zoll-Touchscreen in der Bedienarmlehne.
- Im Jahr 2020 wurden die Motoren auf die Abgasnorm Stage V umgestellt. Die Leistungswerte änderten sich dabei nicht, jedoch kam nun ein Reihenturbolader zum Einsatz. Darüber hinaus gibt es nun folgende zusätzliche Ausstattungen: Grammer Dual Motion Sitz, Lederlenkrad, getönte Heckscheibe, überarbeitete Dachluke sowie LED-Arbeitsscheinwerfer.
| Hersteller |
Claas |
||
| Baureihe |
Claas Arion 500 Baureihe |
||
| Modell |
Claas Arion 510 |
Claas Arion 530 |
Claas Arion 550 |
| Modelloptionen | CIS, CIS+, CEBIS | ||
| Baujahr | 2017- | 2017- | 2017- |
| Produktionsort | Le Mans, Frankreich | ||
| Motor | |||
| Motorenhersteller | DPS (Deere Power Systems) | ||
| Motortyp | PSS | PSS | PSS |
| Motorkühlung | Wasser | Wasser | Wasser |
| Einspritzung | Common-Rail-Hochdruckverfahren mit Vierventiltechnik | ||
| Abgasnachbehandlung | EGR, DPF, SCR | ||
|
Abgasnorm [ab 2020] |
Tier 4i [Stage V] |
||
| Zylinder/Turbo/Intercooler | 4/T/I | 4/T/I | 4/T/I |
| Hubraum (cm³) | 4525 | 4525 | 4525 |
| Bohrung x Hub | 107x127 | 107x127 | 107x127 |
|
Nennleistung (Kw/PS)* |
85/115 | 99/135 | 114/155 |
| Maximalleistung (Kw/PS)* | 92/125 | 107/145 | 121/165 |
|
Nenndrehzahl (U/min) [bei Maximalleistung] |
2200 [2100] |
2200 [2000] |
2200 [2000] |
|
Drehmoment/Nm (U/min) [ab 2020] |
562/1500 [562/1500] |
612/1500 [619/1500] |
660/1500 [697/1500] |
| Füllmengen | |||
|
Kraftstofftank (l) |
245,0 | 245,0 |
245,0 |
|
AdBlue (l) |
16,0 | 16,0 |
16,0 |
| Getriebe | |||
|
Variante I |
HEXASHIFT Lastschaltgetriebe | ||
|
Gangzahl (V/R) +(Kriechgang) +(Super-Kriechgang) [Lastschaltstufen] |
24/24 (32/32) (48/48) [sechs] |
24/24 (32/32) (48/48) [sechs] |
24/24 (32/32) (48/48) [sechs] |
|
HEXACTIV |
optional |
optional |
optional |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | ||
|
Geschwindigkeit (Km/h) +(Kriechgang) +(Super-Kriechgang) |
1,6-40,0 (0,4-40,0) (0,1-40,0) |
1,6-40,0 (0,4-40,0) (0,1-40,0) |
1,6-40,0 (0,4-40,0) (0,1-40,0) |
| 50 Km/h Version | optional | optional | optional |
| Variante II | CMATIC Stufenlosgetriebe EQ 200 | ||
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | ||
| Geschwindigkeit (Km/h) | 0,05-40,0 | 0,05-40,0 | 0,05-40,0 |
| 50 Km/h Version | optional | optional | optional |
| Zapfwelle | |||
|
Ausführung |
Motor, unabhängig, lastschaltbar | ||
|
Drehzahl (U/min) [optional] |
540/1000 [540/540E/1000/1000E] |
||
|
Zapfwellenautomatik |
serie | serie | serie |
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional |
|
Hydraulische Anlage (Load-Sensing Kreislauf) |
|||
|
Fördermenge (l/min) [optional] |
110,0 [150,0] |
110,0 [150,0] |
110,0 [150,0] |
| Betriebsdruck (bar) | 200 | 200 | 200 |
| Mengenregler | serie | serie | serie |
| Hubwerksregelung | EHR | EHR | EHR |
| Hubkraft (kg) | 7500 | 7500 | 8000 |
|
Fronthubwerk (4.000 kg) |
optional | optional | optional |
|
Steuergeräte |
2 bis 6 DW | ||
| Lenkung, Achsen | |||
| Art der Lenkung | Hydrostatische Lenkung | ||
| Wendekreis (m) | 9,9 | 9,9 | 10,7 |
| Allradautomatik | serie | serie | serie |
| Allradantrieb | Elektrohydraulische Zuschaltung | ||
| Vorderachsfederung | optional | optional | optional |
| Abmessungen und Gewichte | |||
| Gesamtlänge (m) | 4,44 | 4,5 | 4,51 |
| Gesamthöhe (m) | 3,0 | 3,0 | 3,0 |
| Radstand (m) | 2,56 | 2,56 | 2,56 |
| Leergewicht (kg) | 5950-6890 | 6000-6940 | 6410-7260 |
|
zul. Gesamtgewicht (kg) |
10250 | 10250 | 11000 |
| Standardbereifung (4-WD) | |||
| Bereifung vorne | 14.9 R28 | 14.9 R28 | 14.9 R28 |
| Bereifung hinten | 18.4 R38 | 18.4 R38 | 18.4 R38 |
| Komfort- und Zusatzausstattung | |||
|
Kabinenfederung |
serie | serie | serie |
| Klimaanlage | serie | serie | serie |
| Klimaautomatik | optional | optional | optional |
| Rad- & Frontgewichte | optional | optional | optional |
*ECE R 120
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
