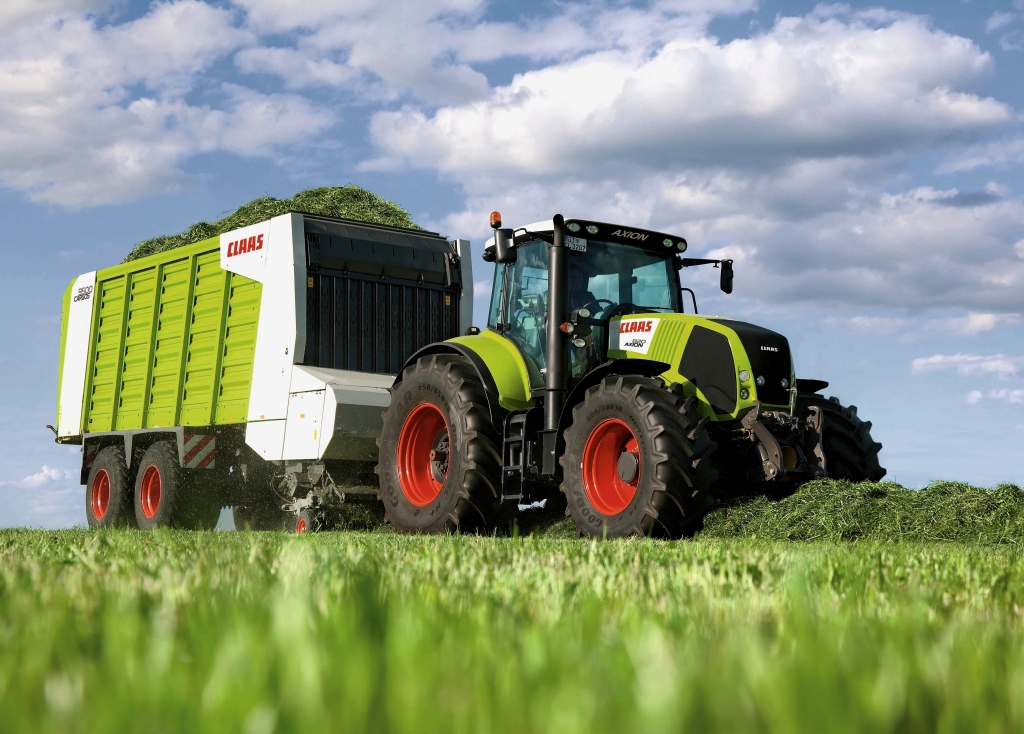

Claas [Axion] 810, 820, 830, 840, 850 technische Daten
Im Herbst 2006 wurde mit dem Axion der erste selbst entwickelte Standardtraktor von Claas vorgestellt. Der Nachfolger der Atles-Baureihe setzt auf einen 6,8 l Motor von DPS (Deere PowerSystems) mit Vierventiltechnik. Die Aggregate arbeiten mit Ladeluftkühler, gekühlter Abgasrückführung, Common-Rail-Einspritzsystem und Vierventiltechnik. Die eingesetzte Motorentechnik erfüllt die Abgasnorm TIER 3. Das CLAAS POWER MANAGEMENT des Axion 840 und Axion 850 stellt zusätzliche Boost-Leistung zur Verfügung. Die Zusatzleistung wird freigesetzt, wenn die Hydraulikleistung reduziert wird, die Zapfwelle zugeschaltet wird oder sich der Traktor in der Getriebegruppe C oder D bei 1900 U/min befindet. Das HEXASHIFT-Getriebe mit sechs Lastschaltstufen und vier automatisierten Gruppen ermöglicht das Schalten ohne Kupplungsbetätigung. Mit dem neuen DRIVESTICK in der Armlehne können alle Gänge und Gruppen bequem mit dem Daumen geschaltet werden. Die Automatikfunktion HEXACTIV übernimmt auf Wunsch den Schaltvorgang aller Gruppen und Gänge selbstständig. Bis zu fünf elektrische Steuergeräte mit Zeit- und Mengensteuerung werden über die Multifunktionsarmlehne und den Joystick ELECTROPILOT bedient.
- Seit der Agritechnica im November 2007 ist der Axion auch als stufenloses CMATIC Modell erhältlich (810, 820, 840). Die Bedienung erfolgt wie beim HEXASHIFT-Getriebe über den DRIVESTICK. Darüber hinaus ist der Powerboost nun auch bei den Modellen Axion 810 und Axion 820 serienmäßig.
- Alle Axion Modelle sind jetzt auch mit mechanischen Steuergeräten und ohne CEBIS Display erhältlich.
- Ein Blinkrücksteller und eine überarbeitete Lenksäule gehören ebenso zum Facelift wie eine optionale Hydraulikpumpe mit 150 l/min Förderleistung.
| Hersteller |
Claas |
||||
| Baureihe |
Claas Axion 800 Baureihe |
||||
| Modell |
Claas Axion 810 |
Claas Axion 820 |
Claas Axion 830 |
Claas Axion 840 |
Claas Axion 850 |
| Baujahr | 2006-13 | 2006-13 | 2006-13 | 2006-13 | 2006-13 |
| Produktionsort | Le Mans, Frankreich | ||||
| Motor | |||||
| Motorhersteller |
DPS (Deere Power Systems) |
||||
| Motortyp |
6072 HRT T3 |
6071 HRT T3 |
6070 HRT T3 |
6069 HRT T3 |
6068 HRT T3 |
| Motorkühlung |
Wasser |
Wasser |
Wasser |
Wasser |
Wasser |
| Einspritzung | Common-Rail-Hochdruckverfahren mit Vierventiltechnik | ||||
| Abgasnachbehandlung | Gekühlte Abgasrückführung | ||||
| Abgasnorm | Tier 3 | ||||
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Hubraum (cm³) | 6788 | 6788 | 6788 | 6788 | 6788 |
| Bohrung x Hub | 107x127 | 107x127 | 107x127 | 107x127 | 107x127 |
| Nennleistung (Kw/PS)* |
120/163 |
135/183 | 144/196 | 151/205 | 165/225 |
|
Maximalleistung (Kw/PS)* [mit EPM-Boost] |
128/174 [154/209] |
142/193 [167/227] |
154/209 [-] |
154/210 (177/240] |
169/230 [193/260] |
|
Nenndrehzahl (U/min) [bei Maximalleistung] |
2200 [2000] |
2200 [2000] |
2200 [2000] |
2200 [2000] |
2200 [2000] |
|
Drehmoment/Nm (U/min) [mit EPM-Boost] |
792/1500 [832/1500] |
895/1500 [940/1500] |
905/1500 [-] |
905/1500 [950/1500] |
985/1500 [1020/1500] |
| Füllmengen | |||||
|
Kraftstofftank (l) (Hexashift) |
407,0 |
407,0 |
407,0 |
407,0 |
407,0 |
|
Kraftstofftank (l) (CMATIC) |
377,0 |
377,0 |
- |
377,0 |
- |
| Getriebe | |||||
| Variante I | HEXASHIFT Lastschaltgetriebe | ||||
|
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen] |
24/24 (36/36) [sechs] |
24/24 (36/36) [sechs] |
24/24 (36/36) [sechs] |
24/24 (36/36) [sechs] |
24/24 (36/36) [sechs] |
|
Wendeschaltung |
Elektrohydraulisch mit Powershuttle | ||||
| HEXACTIV |
serie |
serie |
serie |
serie |
serie |
|
Geschwindigkeit (Km/h) +(Kriechgang) |
1,5-40,0 (0,43-40,0) |
1,5-40,0 (0,43-40,0) |
1,5-40,0 (0,4240,0) |
1,5-40,0 (0,42-40,0) |
1,5-40,0 (0,39-40,0) |
|
50 Km/h Version |
optional |
optional |
optional |
optional |
optional |
| Variante II | CMATIC Stufenlosgetriebe ab 2007 | ||||
| CMATIC | optional | optional | - | optional | - |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | ||||
| Geschwindigkeit (Km/h) | 0,0-40,0 | 0,0-40,0 | - | 0,0-40,0 | - |
| 50 Km/h Version | optional | optional | - | optional | - |
| Zapfwelle | |||||
| Ausführung | Motor, unabhängig, lastschaltbar | ||||
|
Drehzahl (U/min) [optional] |
540/1000 [540/540E/1000] |
||||
| Wegezapfwelle | optional | optional | optional | optional | optional |
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional | optional |
|
Hydraulische Anlage (PFC-Kreislauf) |
|||||
|
Fördermenge (l/min) [optional] |
110,0 [150,0] |
110,0 [150,0] |
110,0 [150,0] |
110,0 [150,0] |
110,0 [150,0] |
| Betriebsdruck (bar) | 200 | 200 | 200 | 200 | 200 |
| Hubwerksregelung | EHR | EHR | EHR | EHR | EHR |
| Mengenregelung | serie | serie | serie | serie | serie |
| Kreuzhebel | optional | optional | optional | optional | optional |
| Hubkraft (kg) | 9460 | 9460 | 9676 | 9676 | 10229 |
|
Fronthubwerk (3,3/5,4t) |
optional | optional | optional | optional | optional |
|
Steuergeräte |
3 bis 5 | 3 bis 5 | 3 bis 5 | 3 bis 5 | 3 bis 5 |
|
Lenkung und Vorderachse |
|||||
| Art der Lenkung | Hydrostatische Lenkung | ||||
| Wendekreis (m) | 10,3 | 10,3 | 10,3 | 10,4 | 10,4 |
| Lenkwinkel | 55° | 55° | 55° | 55° | 55° |
| Allradautomatik | serie | serie | serie | serie | serie |
| Lenkwinkel (°) | 55 | 55 | 55 | 55 | 55 |
| Abmessungen und Gewicht | |||||
| Gesamtlänge (m) | 5,67 | 5,67 | 5,67 | 5,67 | 5,67 |
| Gesamthöhe (m) | 3,15 | 3,15 | 3,2 | 3,2 | 3,2 |
| Radstand (m) | 2,99 | 2,99 | 2,99 | 2,99 | 2,99 |
|
Leergewicht (kg) |
7148 | 7148 | 7396 | 7416 | 8098 |
|
zul. Gesamtgewicht (kg) [50 Km/h Version] |
12000 | 12000 | 12000 | 12000 |
14000 [12000] |
| Standardbereifung (4-WD) | |||||
| Bereifung vorne | 16.9R28 | 16.9R28 | 16.9R30 | 16.9 R30 | 480/70R30 |
| Bereifung hinten | 20.8R38 | 20.8R38 | 20.8 R42 | 20.8 R42 | 580/70R42 |
| Komfort- und Zusatzausstattung | |||||
| Luftfedersitz | serie | serie | serie | serie | serie |
| Klimaanlage | serie | serie | serie | serie | serie |
| Klimaautomatik | optional | optional | optional | optional | optional |
| Kühlfach | serie | serie | serie | serie | serie |
| Koffergewichte | optional | optional | optional | optional | optional |
| Kabinenfederung | serie | serie | serie | serie | serie |
| Vorderachsfederung | optional | optional | optional | optional | optional |
*ECE R24
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Claas.
