Zetor 2011, 3011, 4011 technische Daten
Mit der Einführung der Modelle Zetor 2011, 3011 und 4011 ab 1960 etablierte der Hersteller das technische Konzept der „Unified Range I“ (UR I). Diese Baureihe basierte auf einem konsequenten Baukastenprinzip, das eine hohe Austauschbarkeit von Komponenten wie Kolben, Zylinderlaufbuchsen und Zylinderköpfen zwischen den verschiedenen Leistungsklassen gewährleistete. Alle Motoren dieser Serie waren wassergekühlte Direkteinspritzer mit einer einheitlichen Bohrung von 95 mm und einem Hub von 110 mm.

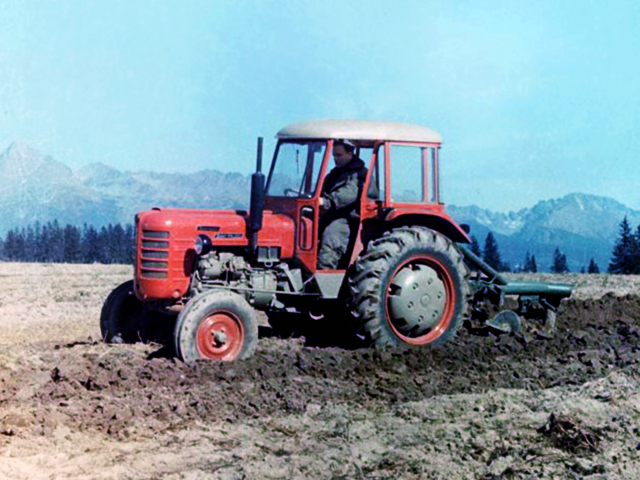

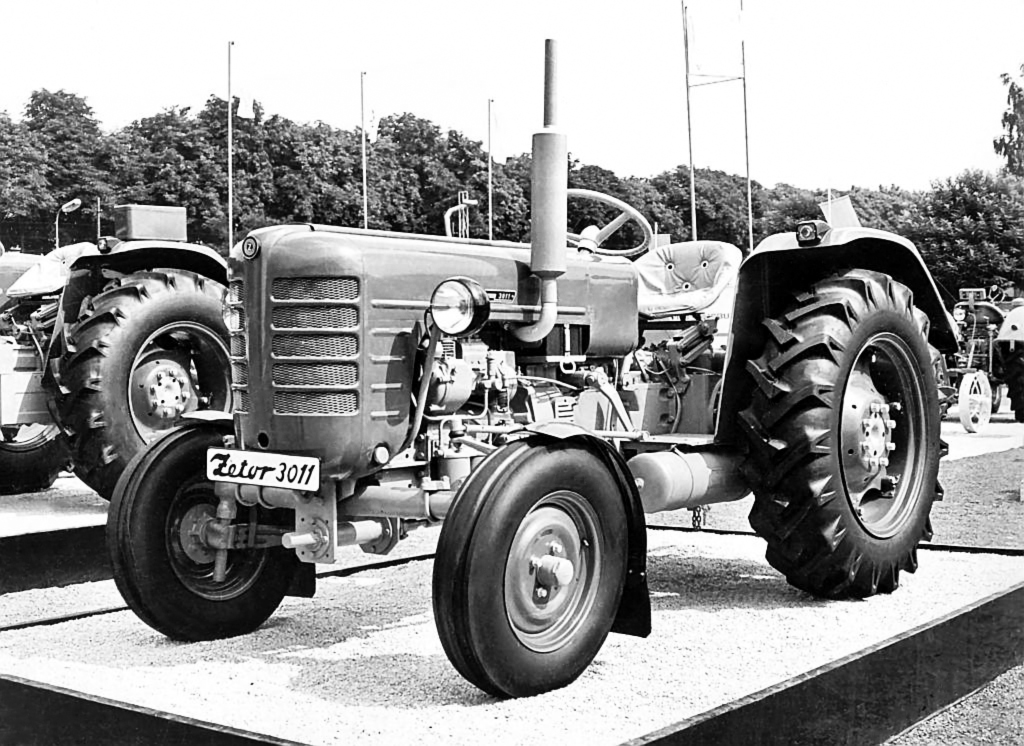

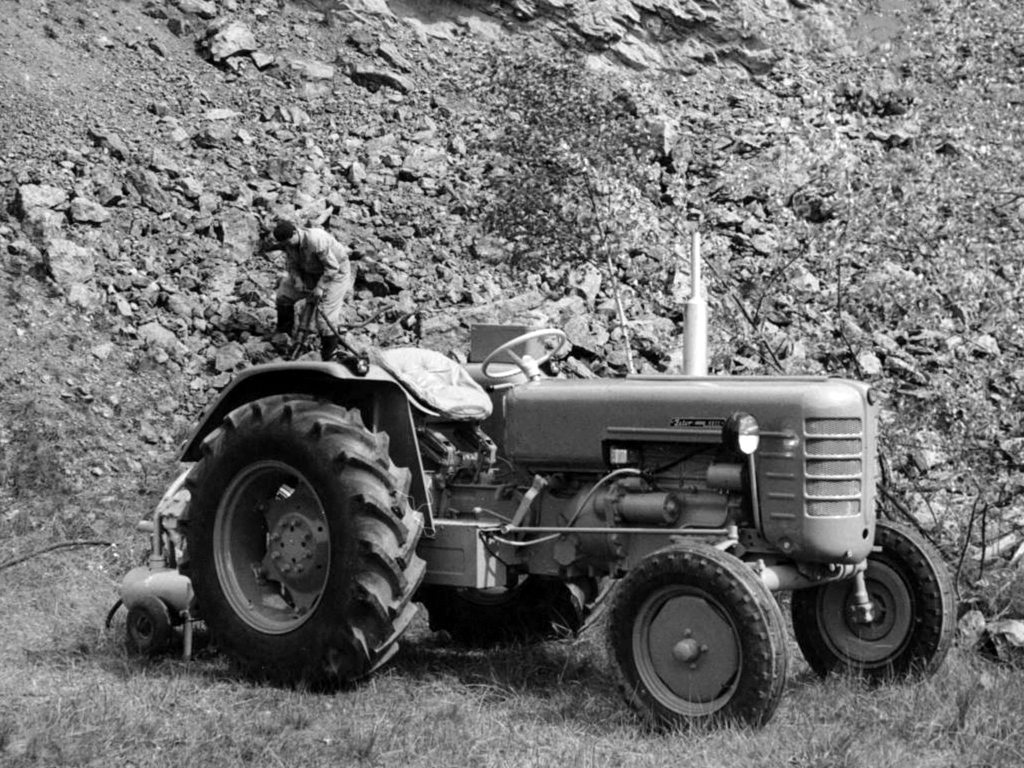

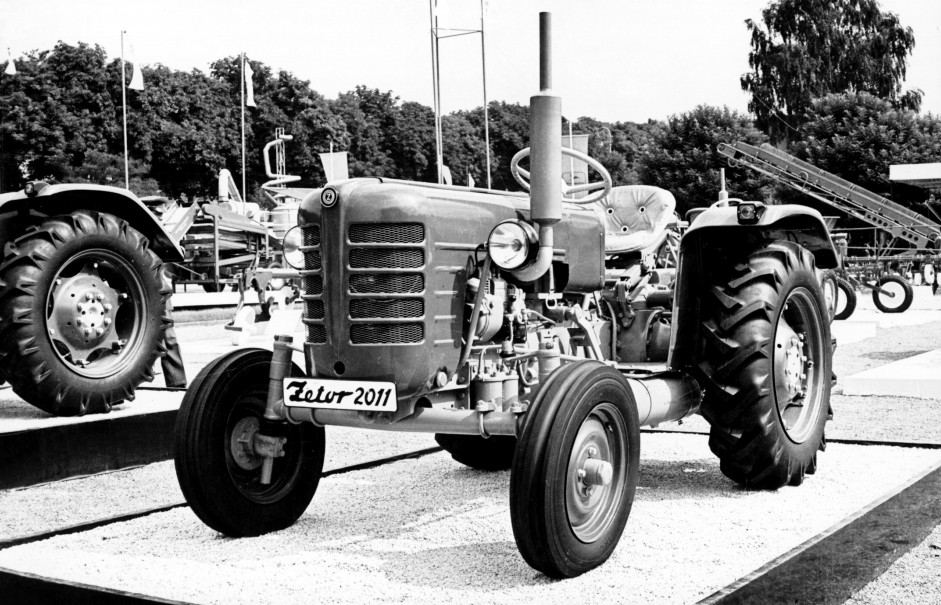

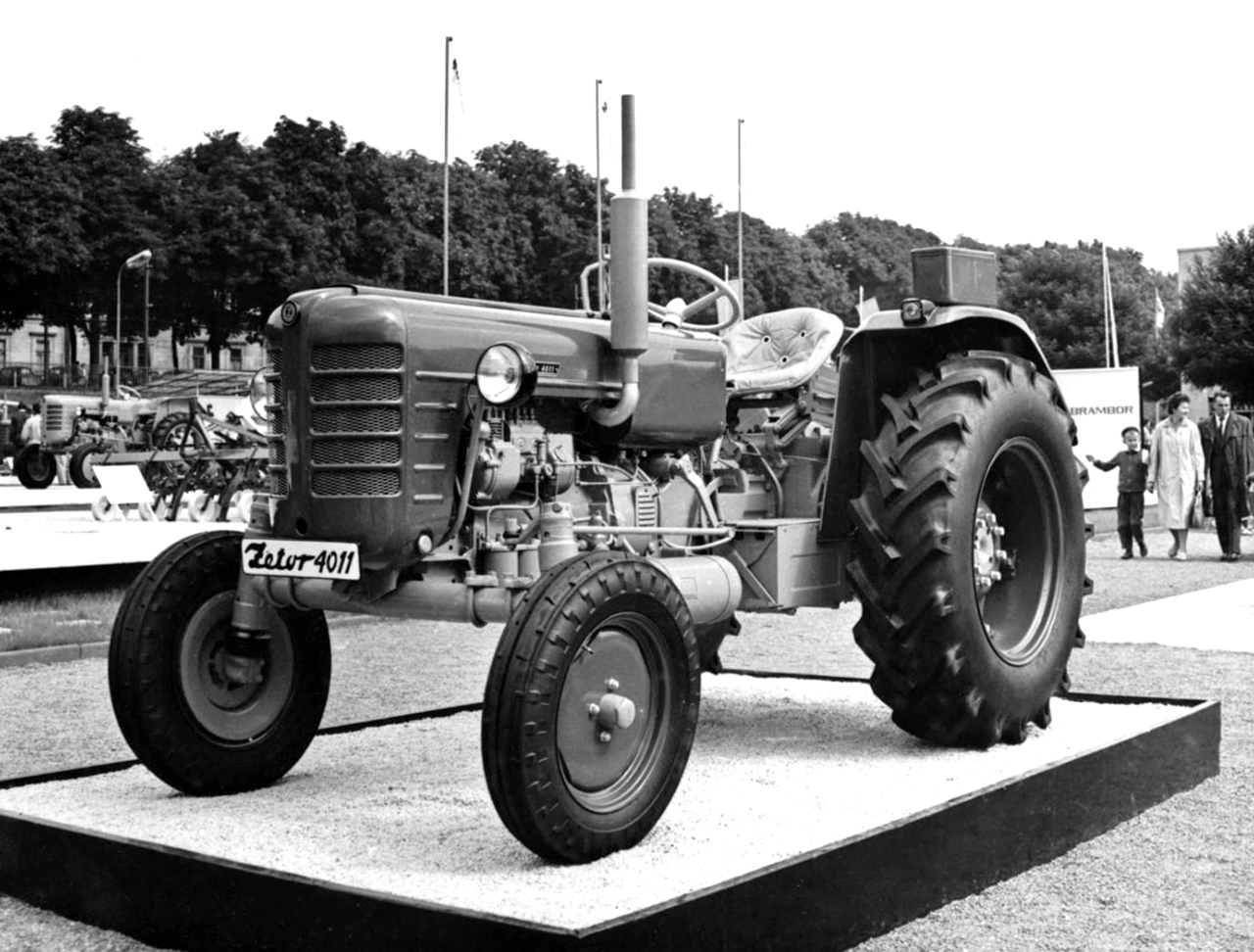

Als erstes Modell ging der Zetor 3011 in Serie, angetrieben von einem Dreizylinder-Dieselmotor mit einer Leistung von etwa 33 bis 35 PS. Ihm folgte 1962 der leistungsstärkere Zetor 4011, dessen Vierzylinder-Aggregat rund 45 PS bereitstellte und der für mittlere bis schwere Arbeiten konzipiert war. Das Portfolio wurde 1963 durch den Zetor 2011 nach unten abgerundet, der als Zweizylinder-Version rund 22 PS leistete. Technisch verfügten alle Modelle über ein Getriebe mit fünf Gängen, das durch eine Gruppenschaltung (Straßen- und Ackerübersetzung) auf zehn Vorwärts- und zwei Rückwärtsgänge erweitert wurde, sowie über die „Zetormatic“-Hydraulik mit Oberlenkerregelung für die automatische Tiefenführung von Anbaugeräten. Im Laufe der Bauzeit wurde auch der Allradantrieb gefragter. Die Allradtraktoren trugen die Ziffer "45" anstelle der "11". Halbraupenmodelle hingegen endeten auf die Ziffer "16". Alle Bauformen im Überblick:
Die erste Zahl gibt Aufschluss über die Leistungsklasse, die zweite Zahl über die Serie. Die dann folgenden zwei Stellen stehen für die Antriebsart.
- 11 = Hinterradantrieb (2011, 3011, 4011)
- 45 = Allradantrieb (3045 ,4045)
- 13 = Schmalspurvariante mit Hinterradantrieb (3013)
- 16 = Halbketten-Fahrzeug (3016, 4016)
- 17 = Geringer Schwerpunkt mit Hinterradantrieb (3017)

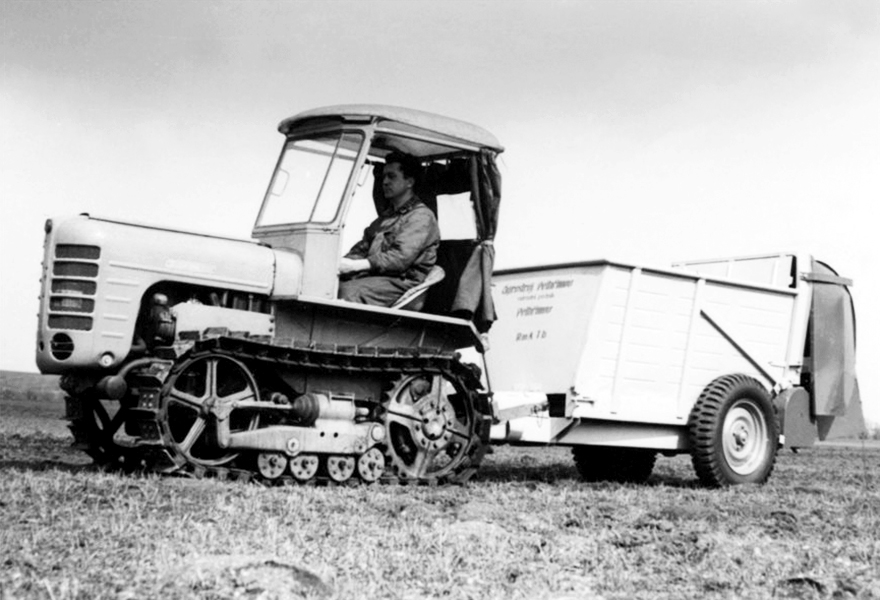

- 23 = Vollkettenfahrzeug (2023)
| Hersteller | Zetor | ||
| Baureihe | Zetor UR1 Baureihe (Serie 0) | ||
| Modell |
Zetor 2011 |
Zetor 3011 | Zetor 4011 |
| Allradvariante |
- |
Zetor 3045 | Zetor 4045 |
| Baujahr | 1963-67 | 1960-67 | 1962-67 |
| Stückzahl (ca.) | 7.349 | 63.135 | 37.339 |
| Produktionsort | Brünn, Tschechoslowakei | ||
| Motor | |||
| Motorhersteller | Zetor | ||
| Motortyp | Z-2001 | Z-3001 | Z-4001 |
| Motorkühlung | Wasser | Wasser | Wasser |
| Kraftstoffart | Diesel | Diesel | Diesel |
| Einspritzung | Direkteinspritzverfahren | ||
| Zylinder | 2 | 3 | 4 |
| Hubraum (cm³) | 1559 | 2339 | 3119 |
| Bohrung x Hub | 95x110 | 95x110 | 95x110 |
| Nennleistung (kW/PS) | 16/22 | 24/33 | 33/45 |
|
Nenndrehzahl (U/min) |
2000 | 2000 | 2000 |
|
Drehmoment/Nm (U/min) |
85/1400 | 128/1400 | 240/1400 |
|
Füllmengen |
|||
| Kraftstofftank (l) | 40,0 |
40,0 |
80,0 |
| Getriebe | |||
| Ausführung | Zetor Gruppengetriebe, unsychronisiert | ||
|
Gangzahl (V/R) |
10/2 | 10/2 | 10/2 |
| Geschwindigkeit (Km/h) | 3,9-22,3 | 3,4-32,0 | 3,4-32,0 |
| Zapfwelle | |||
| Ausführung | Motor, unabhängig | ||
| Drehzahl (U/min) | 540 | ||
|
Riemenscheibe (mm) [U/min] |
300x120 [1.150] |
250x150 [1.150] |
250x150 [1.150] |
| Hydraulische Anlage | |||
| Fördermenge (l/min) | 20,0 | 23,0 | 23,0 |
| Betriebsdruck (bar) | 120 | 120 | 120 |
| Hubwerksregelung | Zetormatic | Zetormatic | Zetormatic |
|
Hubkraft (kg) |
750 | 1000 | 1200 |
|
Steuergeräte [optional] |
1 EW [2 DW] |
1 EW [2 DW] |
1 EW [2 DW] |
|
Lenkung, Achsen, Bremsen |
|||
|
Art der Lenkung [optional] |
Mechanische Schneckenlenkung [Hydraulische Lenkhilfe] |
||
|
Hinterradbremse |
Trommelbremsen, trocken, hydraulisch betätigt |
||
|
Vorderachse [optional] |
Pendelnd gelagerte Vorderachse, Spur einstellbar, Blattfederung [Pendelnd gelagerter Lenktriebachse] |
||
|
Hinterachse |
Portalachse mit Ritzel, Kegelradantrieb und Stirnrad |
||
|
Diff.-Sperre |
Differentialsperre, fußbetätigt |
||
|
Abmessungen und Gewicht |
|||
|
Gesamtlänge (m) 2-WD |
2,98 | 3,02 | 3,25 |
|
Gesamtlänge (m) 4-WD |
- | 3,17 | 3,25 |
|
Gesamtbreite (m) |
1,62 | 1,65 | 1,79 |
|
Gesamthöhe (m) |
1,46 | 1,53 | 1,62 |
|
Radstand (m) 2-WD |
1,75 | 1,92 | 2,13 |
|
Radstand (m) 4-WD |
- | 1,94 | 2,13 |
|
Leergewicht (kg) 2-WD |
1400 | 1480 | 1965 |
|
Leergewicht (kg) 4-WD |
- | 2520 | 3210 |
|
Standardbereifung (2-WD) |
|||
|
Bereifung vorne |
5.50-16 | 6.00-16 | 6.00-18 |
|
Bereifung hinten |
10-24 | 11-28 | 13-28 |
| Standardbereifung (4-WD) | |||
| Bereifung vorne | - | 8.00-20 | 9.5-24 |
| Bereifung hinten | - | 11-28 | 13-28 |
| Komfort- und Zusatzausstattung | |||
| Fahrerplattform | serie | serie | serie |
| Sitz, gefedert | serie | serie | serie |
| Fritzmeier Verdeck | optional | optional | optional |
| Zetor Komfortkabine | optional | optional | optional |
| Heizung | optional | optional | optional |
| Arbeitsscheinwerfer | optional | optional | optional |
| Rad- u. Frontgewichte | optional | optional | optional |
| Druckluftanlage | optional | optional | optional |
| Mähbalken | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
