Case IH [Quantum] 80, 90, 100, 110, 120 (V/N/F/CL) technische Daten

Case IH hat seine Spezialtraktoren-Baureihe Quantum V/N/F um das neue Spitzenmodell 120 V/N/F erweitert, wodurch die Serie nun fünf Modelle umfasst. Diese Markteinführung geht einher mit einer teilweisen Umstellung auf neue Motoren, einer Neukonstruktion der Kabine und einer überarbeiteten Motorhaube. Das neue Topmodell Quantum 120 V/N/F wird von einem 3,6-Liter-FPT-4-Zylinder-Motor mit vier Ventilen pro Zylinder angetrieben, der eine Maximalleistung von 118 PS leistet. Der neue F5C-Motor erfüllt die Abgasnorm der Stufe V unter Einsatz des HI-eSCR2-Systems, das einen Dieseloxidationskatalysator (DOC) und eine selektive katalytische Reduktion auf Filter (SCRoF) kombiniert. Der 3,6-Liter-Motor wird zukünftig auch in den Modellen Quantum 90, 100 und 110 verbaut werden. Das Einstiegsmodell Quantum 80 behält seinen Motor bei, erreicht die Abgasnorm Stufe V mittels DOC und DPF, verzichtet aber auf AdBlue. Trotz der vollständigen Unterbringung des Abgasnachbehandlungssystems unter der Haube, soll die neu konzipierte Motorhaube die niedrigste Bauhöhe in diesem Segment ermöglichen. Ein neuer Kraftheber mit Load-Sensing-Technologie soll zur Kraftstoffeffizienz beitragen und eine Überhitzung des Öls vermeiden. Der Fahrerkomfort wird durch breitere Sitze, intuitivere Bedienelemente und ein besser ablesbares Armaturenbrett verbessert. Die Kabinenmodelle verfügen über die patentierte Blue-Cab-Technologie, wobei die neue Kabine nun einen ebenen Boden aufweist. Ein VIS-Multifunktionsdisplay über dem Armaturenbrett zeigt Maschinenparameter an und ist über einen Drehschalter an der rechten Seitenverkleidung einstellbar. Die elektronische Schnittstelle wurde erneuert, um neue Funktionen ergänzt und ist laut Herstellerangaben für die Integration der neuesten AFS-Connect-Systeme vorbereitet.

Hersteller	Case IH
Baureihe	Case IH Quantum F/N/V Baureihe MY2023
Modell	Case IH Quantum 80	Case IH Quantum 90	Case IH Quantum 100	Case IH Quantum 110	Case IH Quantum 120
Modellvariante	F/N/V/CL
Baujahr	2023-	2023-	2023-	2023-	2023-
Motor
Motorhersteller	FPT (Fiat Powertrain Technologies)
Motortyp	F34	F36	F36	F36	F36
Motorkühlung	Wasser	Wasser	Wasser	Wasser	Wasser
Abgasnorm	Stage V
Ventile pro Zylinder	2	4
Zylinder/Turbo/Interc.	4/T/I	4/T/I	4/T/I	4/T/I	4/T/I
Hubraum (cm³)	3400	3600	3600	3600	3600
Bohrung x Hub	99x110	102x110	102x110	102x110	102x110
Nennleistung (kW/PS)*	55/75	63/86	73/99	81/110	88/120
Max.-Leistung (kW/PS)*	55/75	63/86	73/99	81/110	88/120
Nenndrehzahl (U/min) [Bei Maximalleistung]	2300 [1900]	2300 [1900]	2300 [1900]	2300 [1900]	2300 [1900]
Drehmoment/Nm (U/min)	320/1300	351/1300	407/1300	490/1300	518/1300
Drehmomentanstieg	40%	34%	34%	46%	42%
Auspuffrohr [optional]	Horizontales Auspuffrohr [Vertikales Auspuffrohr]
Wartungsintervall	600 h
Füllmengen (Standard-Vorderachse)
Kraftstofftank (l) (V)	68,0	68,0	68,0	68,0	68,0
Kraftstofftank (l) (N)	90,0	90,0	90,0	90,0	90,0
Kraftstofftank (l) (F)	104,0	104,0	104,0	104,0	104,0
AdBlue (l)	-	11,0	11,0	11,0	11,0
Getriebe
Variante I	ShuttleCommand (40 Km/h)
Gangzahl (V/R)	16/16	16/16	16/16	16/16	16/16
Wendeschaltung	Powershuttle mit Powerclutch, dreistufig einstellbar
Geschwindigkeit (Km/h)	0,7-40,0	0,7-40,0	0,7-40,0	0,7-40,0	0,7-40,0
Variante II	DualCommand (40 Km/h)
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen]	32/16 (44/16) [zwei]	32/16 (44/16) [zwei]	32/16 (44/16) [zwei]	32/16 (44/16) [zwei]	32/16 (44/16) [zwei]
Wendeschaltung	Powershuttle mit Powerclutch, dreistufig einstellbar
Geschwindigkeit (Km/h) +(Kriechgang)	0,7-40,0 (0,3-40,0)
Zapfwelle
Ausführung	Motor, unabhängig
Drehzahl (U/min) [optional]	540/540E [540/540E/1000 + Wegezapfwelle]
Frontzapfwelle (1000 U/min)	optional	optional	optional	optional	optional

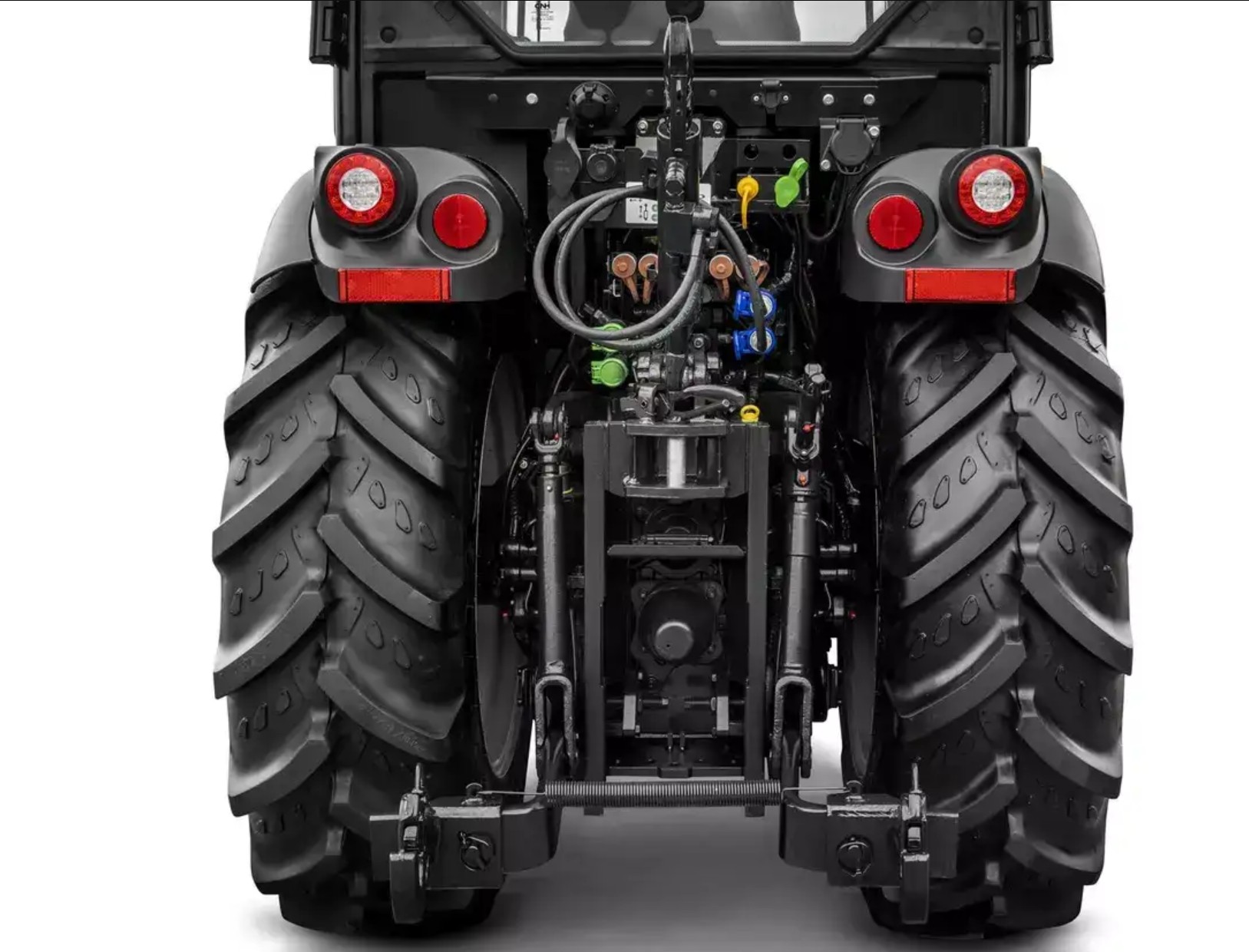

Hydraulische Anlage (optional mit MegaFlow Pumpe)
Förderleistung (l/min) [optional]	64,0 + 36,0 [80,0 + 36,0]
Hubwerksregelung	Mechanische Hubwerksregelung mit Lift-O-Matic™ Plus System
Steuergeräte Heck [optional]	3 + 2 mechanische [4 elektrische]
Steuergeräte Mitte [optional]	4 mechanische [8 elektrische]
PowerBeyond	optional
Hubkraft (kg) [F]	2200 [2520]	2200 [2520]	2200 [2520]	2200 [2520]	2200 [2520]
Fronthubwerk (1.500 kg)	optional	optional	optional	optional	optional
Lenkung, Achsen, Bremsen
Art der Lenkung	Hydrostatische Lenkung
Wenderadius (m)	V: 3,56 N: 3,51 F: 3,92 CL: 4,1
Lenkwinkel	55°
Differentialsperre	Elektrohydraulische Zuschaltung
Vorderachsfederung	Optional mit TerraGlide für alle Modelle und Ausführungen
Abmessungen und Gewicht (Modell V mit Kabine)
Gesamtlänge (m)	3,96
Standardbreite (m)	1,06
Radstand (m)	2,18
Gesamthöhe (m)	2,25
Leergewicht (kg)	2710	2710	2790	2790	2790
zul. Gesamtgewicht (kg)	4500
Abmessungen und Gewicht (Modell N mit Kabine)
Gesamtlänge (m)	3,94
Standardbreite (m)	1,35
Radstand (m)	2,18
Gesamthöhe (m)	2,29
Leergewicht (kg)	2762	2762	2852	2852	2852
zul. Gesamtgewicht (kg)	4500

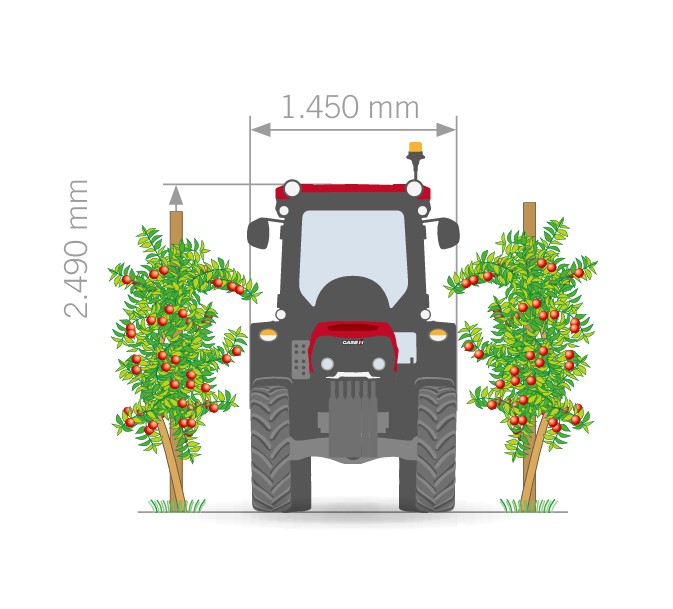

Abmessungen und Gewicht (Modell F mit Kabine)
Gesamtlänge (m)	3,01
Standardbreite (m)	1,45
Radstand (m)	2,18
Gesamthöhe (m)	2,38
Leergewicht (kg)	3100
zul. Gesamtgewicht (kg)	4800

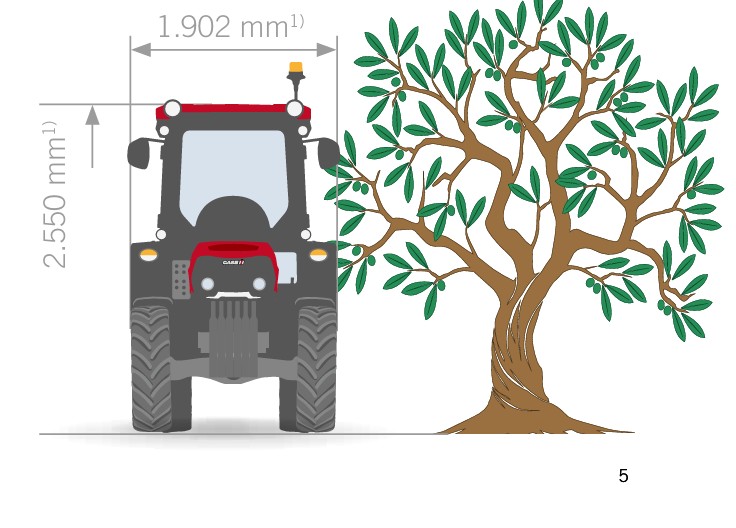

Abmessungen und Gewicht (Modell CL mit Kabine)
Gesamtlänge (m)	4,62
Standardbreite (m)	1,9
Radstand (m)	2,18
Gesamthöhe (m)	2,55
Leergewicht (kg)	3150
zul. Gesamtgewicht (kg)	4800
Standardbereifung (4-WD) (V/N)
Bereifung vorne	240/70R16	240/70R16	240/70R16	240/70R16	240/70R16
Bereifung hinten	320/85R24	320/85R24	320/85R24	320/85R24	320/85R24
Standardbereifung (4-WD) (F/CL)
Bereifung vorne	260/70R20	260/70R20	260/70R20	260/70R20	260/70R20
Bereifung hinten	380/70R28	380/70R28	380/70R28	380/70R28	380/70R28

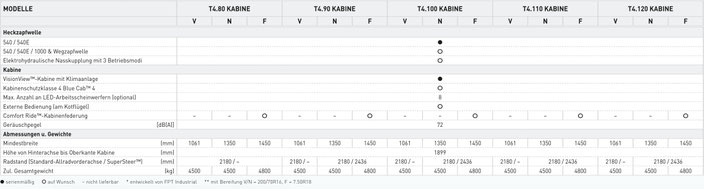

Komfort- und Zusatzausstattung
