Case IH [Maxxum] 5120, 5130, 5140, 5150 technische Daten

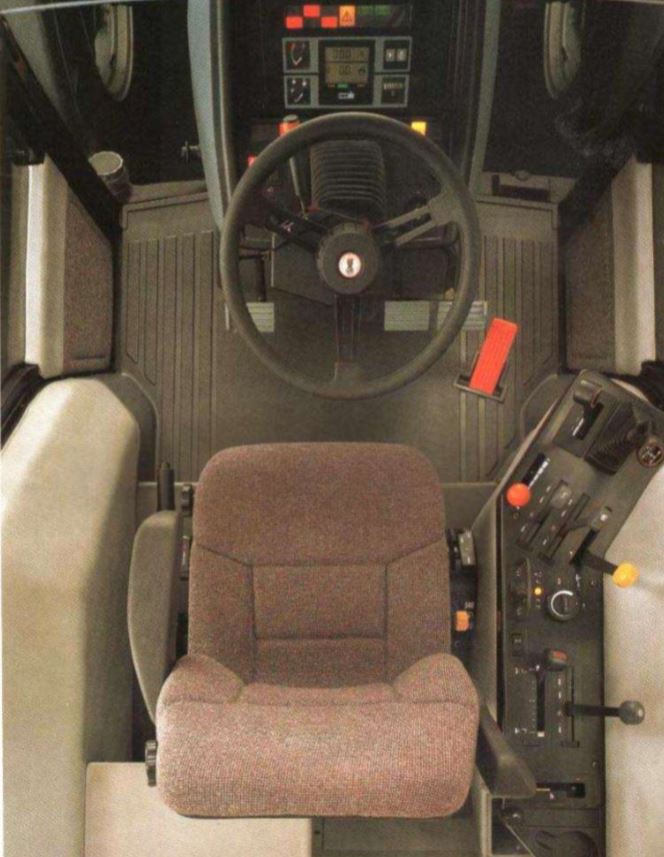

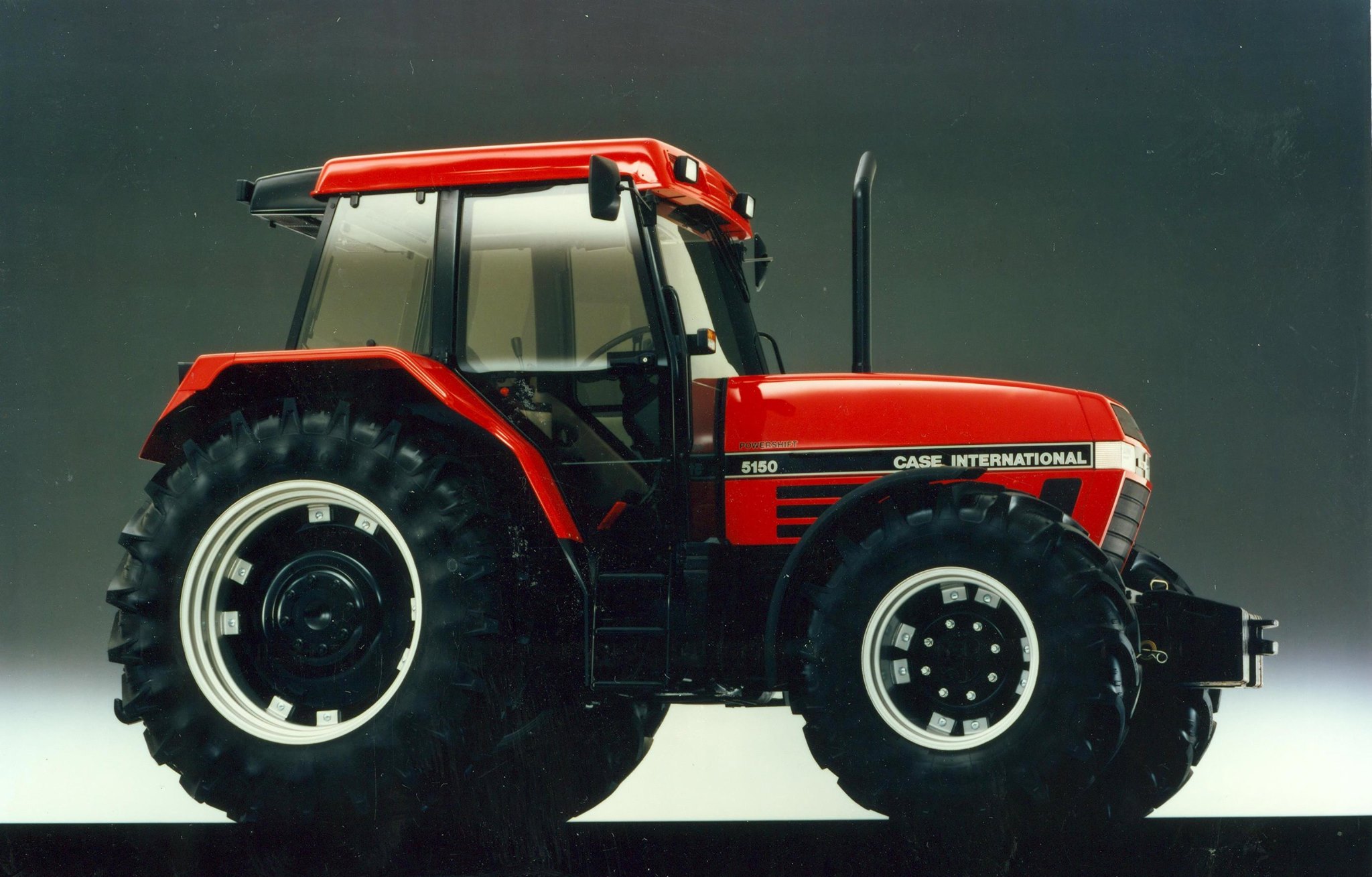

Im Jahr 1990 stellte Case IH seine komplett neu konstruierte Baureihe Maxxum 5100 vor. Drei Modellen im Segment von 90 bis 110 PS ersetzten die Schlepper der Case IH C-Familie. Wurden die Vorgänger Case 956XL & 1056XL noch von reinrassigen IHC-Motoren betrieben, kamen im Maxxum mit Cummins entwickelte Aggregate zum Einsatz. In allen Maxxum der 5100er Serie war ein 16/12 Gang Getriebe mit vier Lastschaltstufen und Powershuttle am Lenkrad verbaut. Das Äußere der Traktoren lehnt sich an die Großtraktoren vom Typ Magnum an, die Maxxum Schlepper waren in ihrer Leistungsklasse kompakt gebaut. Drei Jahre nach der Einführung wurde die Modellreihe mit dem Case IH Maxxum 5150 nach oben ergänzt. Der 5150 fällt optisch durch seine Kühlöffnungen im seitlichen Hauben-Bereich auf, Getriebe und Zapfwelle waren massiver ausgelegt. Bei allen Modellen wurde in diesem Zug der untere Teil der Kabinentüren verglast und ein Grammer Luftfedersitz wurde standard.
Bereits ein Jahr später kamen die Plus Modelle in die Händlerlisten, sie zeichneten sich durch folgende Neuerungen aus:
- Powershuttle mit Neutralstellung
- Kupplungspedal wurde leichtgängiger
- Kriechgänge fortan synchronisiert
Nachfolgeserie: Case IH Maxxum Pro 5120 bis 5150
| Hersteller |
Case IH |
|||
| Baureihe |
Case IH Maxxum 5100 Baureihe |
|||
| Modell |
Case IH Maxxum 5120 |
Case IH Maxxum 5130 |
Case IH Maxxum 5140 |
Case IH Maxxum 5150 |
| Baujahr | 1990-96 | 1990-96 | 1990-96 | 1993-96 |
| Produktionsort | Neuss am Rhein, Deutschland | |||
| Motor | ||||
| Motorhersteller | Cummins | |||
| Motortyp | B4TA-390 | B6-590 | B6T-590 | B6T-590 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo | 4/T | 6 | 6/T | 6/T |
| Hubraum (cm³) | 3922 | 5883 | 5883 | 5883 |
| Bohrung x Hub | 102x120 | 102x120 | 102x120 | 102x120 |
| Nennleistung Kw/Ps | 66/90 | 74/100 | 81/110 | 92/125 |
| Nenndrehzahl (u/min) | 2200 | 2200 | 2200 | 2200 |
|
Drehmoment/Nm (u/min) [ab 1993] |
354/1500 |
386/1100 [402/1100] |
455/1200 | 515/1200 |
|
Drehmomentanstieg (%) |
27 | 20 | 20 | 29 |
|
Füllmengen |
||||
|
Kraftstofftank (l) |
170,0 | 170,0 | 170,0 | 170,0 |
|
Motoröl (l) |
9,5 | 15,0 | 15,0 | 15,0 |
|
Getriebe (4 Gruppen, 4 Lastschaltstufen Mechanisch) |
||||
|
Ausführung |
Lastschaltgetriebe mit Powershuttle | |||
|
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen] |
16/12 [24/20] [vier] |
16/12 [24/20] [vier] |
16/12 [24/20] [vier] |
16/12 [24/20] [vier] |
| Wendeschaltung | Powershuttle, elektrohydraulisch am Lenkrad | |||
| Geschwindigkeit Km/h | 2,7-40,0 | 2,7-40,0 | 2,7-40,0 | 2,7-40,0 |
| Zapfwelle (umschaltbar) | ||||
| Zapfwelle | Motor, unabhängig, umschaltbar aus Kabine | |||
| Drehzahl (U/min) | 540/1000 | |||
|
Frontzapfwelle 1000 (u/min) |
optional | optional | optional | optional |
| Hydraulische Anlage | ||||
| Fördermenge (l/min) | 78,0 | 78,0 | 78,0 | 78,0 |
| Betriebsdruck (bar) | 192 | 192 | 192 | 192 |
| MAXX-O-Draulic | serie | serie | serie | serie |
| Hubkraft (kg) | 5445 | 5445 | 5445 | 5445 |
| Unterlenker KAT | II | II | II | II |
| Zusatzsteuergeräte | 2 + (2 optional) | 2 + (2 optional) | 2 + (2 optional) | 2 + (2 optional) |
|
Frontkraftheber (3300 kg) |
optional | optional | optional | optional |
| Lenkung (Wendekreis ohne Lenkbremse) | ||||
| Art der Lenkung | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
|
Wendekreis (m) 4-WD |
8,7 | 9,3 | 9,3 | 9,3 |
|
Abmessungen und Gewicht |
||||
| Gesamtlänge (m) | 4,21 | 4,45 | 4,45 | 4,45 |
| Gesamthöhe (m) | 2,69 | 2,73 | 2,73 | 2,73 |
| Leergewicht (kg) | 4700 | 4820 | 4900 | 5182 |
| zul. Gesamtgewicht (kg) | 7500 | 7500 | 7500 | 7500 |
|
Radstand (m) 4-WD |
2,34 | 2,34 | 2,34 | 2,34 |
|
Standardbereifung (4-WD) |
||||
| Bereifung vorne | 13.6 R28 | 13.6 R28 | 13.6 R28 | 13.6 R28 |
| Bereifung hinten | 16.9 R38 | 18.4 R38 | 18.4 R38 | 18.4 R38 |
| Komfort- und Zusatzausstattung | ||||
| Kabine mit Heizung | serie | serie | serie | serie |
| Klimaanlage | optional | optional | optional | optional |
| Luftfedersitz | serie | serie | serie | serie |
| Druckluftanlage | optional | optional | optional | optional |
| Digitale Instrumente | serie | serie | serie | serie |
| Diagnosesystem | serie | serie | serie | serie |
| Radarsensor | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
