Technische Daten Fahr/ Deutz-Fahr Mähdrescher

Zu den Modellen

Fahr MD4 ST & MD5 A technische Daten

Fahr MD 5
Fahr MD 5
Modell Fahr MD 4 ST Fahr MD 5 A
Baujahr 1955-58 1956-58
Motor
Motorhersteller Henschel

Henschel

Motortyp k.a. k.a.
Hubraum/ cm³ 2800 2800
Zylinder/Turbo/Interc. 4 4
Leistung  Kw/PS  33/45 40/55
Kraftstofftank/ l k.a. k.a.
Antrieb
Getriebe mechanisch mechanisch
Gangzahl 2 2
Geschwindigkeit Km/h 1,5-15,0 1,5-15,0
Schneidwerk
Schnittbreite/ m 2,2 2,45
Haspelasusrichtung mechanisch mechanisch

Einstellung der

Haspelgeschwindigkeit

variable Riemenscheibe variable Riemenscheibe
Dreschwerk inkl. Restkornabscheidung
Dreschtrommel Ø/cm 41 41
Dreschtrommel Breite/ m 1,5 1,5

Einstellung der

Dreschtrommelgeschwindigkeit

mechanisch mechanisch
Restkornabscheidung Schüttler Schüttler
Anzahl Schüttler 1 1
Schüttlerfläche/ m² 3,15 3,15
Länge der Schüttler/ m 2,1 2,1
Korntank
Erntegut

Absackstand

(oder 1000l)

Absackstand

(oder 1000l)

Abmessungen
Gesamtlänge mit Vorsatz/ m 6,85 6,45

Transporthöhe/ m

3,45 3,45
Gewicht/Kg ohne Vorsatz 3735 3900
Standardbereifung vorne 12.18AS 12.18AS

Standardbereifung hinten

5.50-16 AS 8.50-12 AS

Fahr MDL technische Daten

Fahr MDL
Fahr MDL
Modell Fahr MDL
Baujahr 1958-64
Motor
Motorhersteller

MB

Motortyp OM636
Hubraum/ cm³ 1767
Zylinder/Turbo/Interc. 4
Leistung  Kw/PS (ISO) 25/34 (Benzin 26/35 )
Kraftstofftank/ l ?
Antrieb
Getriebe mech.
Gangzahl 2
Geschwindigkeit Km/h 1,6-15,0
Schneidwerk
Schnittbreite/ m 1,5/ 1,8/ 2,1
Haspel Ø/cm 100

Einstellung der

Haspelgeschwindigkeit

variable Riemenscheibe

Ausrichtung der Haspel

mechanisch
Dreschwerk inkl. Restkornabscheidung
Dreschtrommel Ø/cm 46
Dreschtrommelbreite/ cm 90

Einstellung der

Dreschtrommelgeschwindigkeit

mechanisch
Restkornabscheidung Schüttler
Anzahl Schüttler 1
Schüttlerfläche m² 2,05
Länge der Schüttler/ m 2,05
Reinigung
oberes Sieb/ m² 0,75
unteres Sieb/ m² 0,75
Siebfläche gesamt/ m² 1,5
Korntank
Erntegut

Absackstand

(oder 700l)

Abmessungen
Gesamtlänge mit Vorsatz/ m 6,5

Höhe/ m

2,3
Gewicht/Kg ohne Vorsatz 2390
Korntankinhalt/ l optional (700)
Überladehöhe/ cm -
Standardbereifung vorne 8-32

Standardbereifung hinten

4.50-16

Fahr M40, M60, M80 technische Daten

Fahr M 40 – M 80
Fahr M60
Modell Fahr M40 Fahr M60 Fahr M80
Baujahr 1961-65 1963-65 1964-65
Motor
Motorhersteller

VW

Deutz

Deutz

Motortyp ? F4L 812 F4L 812
Hubraum/ cm³ 1192 3400 3400
Zylinder/Turbo/Interc. 4 4 4
Leistung  Kw/PS (DIN) 21/29 40/55 48/65
Kraftstofftank/ l ? ? ?
Antrieb
Getriebe mech. mech. mech.
Gangzahl 3 3 3
Geschwindigkeit Km/h 1,2-18,4 1,3-18,0 1,4-19,0
Schneidwerk
Schnittbreite/ m 1,8 2,25/ 2,55

2,7

Einstellung der

Haspelausrichtung

mechanisch mechanisch

mechanisch

Dreschwerk inkl. Restkornabscheidung

Dreschtrommel Ø/cm 46 46 46
Dreschtrommelbreite/ cm 70 85 101
Restkornabscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 3 4 4
Schüttlerfläche/ m² 1,57 2,34 2,83
Länge der Schüttler/ m 2,25 2,75 2,75
Reinigung
oberes Sieb/ m² 0,76 0,72 0,92
unteres Sieb/ m² 0,76 0,93 1,04
Siebfläche gesamt/ m² 1,52 1,65 1,98
Korntank
Korntank/ l (700) 1500 1500
Abmessungen
Gesamtlänge mit Vorsatz/ m 6,34 7,34 7,97

Gesamthöhe/ m

2,46 3,10 3,10
Gewicht/Kg ohne Vorsatz 1980 2850 4000
Standardbereifung vorne 10.00-28 14.9-24 16.9-26

Standardbereifung hinten

7.00-12 7.00-12 8.50-12

Fahr M44, M66, M66S, M88, M88S technische Daten

Fahr M 44 – M 88
Fahr 66S
Modell

Fahr

M44

Fahr M66

Fahr

M66

Fahr

M66S

Fahr

M66S

Fahr M88 Fahr M88S
Baujahr 1965-67 1965-67 1968-73 1968-69 1969-73 1965-67 1967-71
Motor
Motorhersteller

MB

(VW Benzin)

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp OM636 F4L 812 F4L 912 F4L 912 F4L 912 F4L 912 F4L 912
Hubraum/ cm³ 1767 3400 2826 3768 3768 3400 3768
Zylinder/Turbo/Interc. 4 4 3 4 4 4 4
Leistung  Kw/PS (ISO)

25/34

(21/29)

40/55 44/60 48/65 48/65 50/68 59/80
Kraftstofftank/ l ? 100 100 100 100 100 100
Antrieb
Getriebe mech. mech. mech. mech. mech. mech. mech.
Gangzahl 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,2-18,4 1,4-19 1,4-19 1,4-19 1,4-19 1,4-19 1,4-19
Schneidwerk
Schnittbreite/ m 1,8/ 2,1 2,25/ 2,55 2,25/ 2,55

2,55

2,55

3,0

3,0

Haspel Ø/cm ? 90 90 90 90 90 90
Schneidtisch Länge/cm 47 47 47 47 47 47 47
Ausrichtung der Haspel mech. mech. mech. mech. mech. mech. mech.
Dreschsystem inkl. Restkornabscheidung
Dreschtrommel Ø/cm 46 46 46 46 46 46 46
Dreschtrommelbreite/ cm 70 80 85 85 85 101 101
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 3 4 4 4 4 4 4
Schüttlerfläche/ m² 1,57 2,34 2,48 2,8 2,48 2,83 2,83
Länge der Schüttler/ m 2,25 2,75 2,75 3,3 2,75 2,75 2,75
Reinigung
oberes Sieb/ m² 0,47 0,72 0,72 0,72 0,72 0,92 0,92
unteres Sieb/ m² 0,59 0,93 0,93 0,93 0,93 1,04 1,04
Siebfläche/ m² 1,05 1,65 1,65 1,65 1,65 1,98 1,98
Korntank
Korntankinhalt/ l  (700) 1500 1500 1500 1500 1800 1800
Abmessungen
Gesamtlänge mit Vorsatz/ m 6,67 7,34 7,34 7,87 7,87 7,97 7,97

Höhe/ m

2,46 3,0

3,10

3,10

3,10

2,95 3,10
Gewicht/Kg ohne Vorsatz 2150 3200 3400 3500 3700 4000 4400
Standardbereifung vorne 11.2-28 14.9-24 14.9-24 14.9-26 14.9-26 16.9-26 16.9-26

Standardbereifung hinten

7.00-12 7.00-12 7.00-12 7.00-12 7.00-12 8.50-12 8.50-12

Fahr M600, M600S, M750, M900, M1002 technische Daten

Fahr M 600 – M 1002
Fahr M 600
Modell

Fahr

M600

Fahr M600S

Fahr

M750

Fahr

M900

Fahr

M1002

Baujahr 1973-79 1973-74 1972-79 1972-78 1976-78
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F3L912 F3L912 F4L 912 F4L 912 F5L 912
Hubraum/ cm³ 2826 2826 3768 3768 4710
Zylinder/Turbo/Interc. 3 3 4 4 5
Leistung  Kw/PS (ISO) 44/60 47/64 54/74 62/83 66/90
Kraftstofftank/ l 100 100 100 140 140
Antrieb
Getriebe mech. mech. mech. mech. mech.
Gangzahl 3 3 3 3 3
Geschwindigkeit Km/h 1,4-19,0 1,6-20,0 1,6-20,0 1,1-19,0 1,1-20,0
Schneidwerk Getreide
Schnittbreite/ m

2,4

2,66

2,66

2,66/ 3,6

2,66/ 3,6

Haspel Ø/cm 90 90 90 110 110
Schneidtisch Länge/cm 47 47 47 47 47

hydraulische

Haspelverstellung

optional optional optional optional optional

Maispflücker

Anzahl der Reihen 3 3 3 3 4
Dreschsystem inkl. Restkornabscheidung

Dreschtrommel Ø/cm

46 46 46 56 56
Dreschtrommelbreite/ cm 85 85 85 103 103
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 4
Schüttlerfläche/ m² 2,35 2,35 2,8 3,57 3,57
Länge der Schüttler/ m 2,75 2,75 3,3 3,45 3,45
Reinigung
oberes Sieb/ m² 0,75 0,75 0,75 1,0 1,0
unteres Sieb/ m² 0,85 0,85 0,85 1,0 1,0
Siebfläche gesamt/ m² 2,17 2,17 2,17 2,66 2,66
Korntank
Korntankinhalt/l  1500 1500 1900 2300 2300
Abmessungen
Gesamtlänge mit Vorsatz/ m 7,34 7,34 7,84 8,65 8,65

Gesamthöhe/ m

2,8 2,8 2,95 3,4 3,4
Gewicht/Kg ohne Vorsatz 3400 3600 4150 4700 4670
Standardbereifung vorne 14.9-28 14.9-26 14.9-24 18.4-26 18.4-26

Standardbereifung hinten

10.00-15 10.00-15 10.00-15 10.00-15 10.00-15

Komfort- und Sonderausstattungen

Schneidwerkswagen optional optional optional optional optional
Sonnendach optional optional optional optional optional
Fahrerkabine optional optional optional optional optional
Zusatzscheinwerfer optional optional optional optional optional

Fahr M1000, M1200, M1300, M1102, M1202, M1302 (Hydromat) technische Daten

Fahr M 1000 – M 1600
Fahr M 1202
Modell

Fahr

M1000

Fahr

M1200

Fahr

M1300

Hydromat

Fahr

M1600

Hydromat

Fahr

M1102

Fahr

M1202

Fahr

M1202

Fahr

M1302

Hydromat

Baujahr 1967-75 1968-75 1972-75 1971-77 1975-80 1975-80 1980-89 1975-80
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F6L912 F6L912 BF6L913 F8L413V F6L912 F6L912 F6L912 BF6L913
Hubraum/ cm³ 5652 5652 6128 11309 5652 5652 5652 6128
Zylinder/Turbo/Interc. 6 6 6/T 8 6 6 6 6/T
Leistung  Kw/PS (ISO) 66/90 81/110 104/140 149/203 74/100 81/110 81/110 104/140
Kraftstofftank/ l 160 160 210 300 160 160 160/175 210
Antrieb
Fahrantrieb mech. mech. hydrost. hydrost. mech. mech. mech. hydrost.
Fahrstufen 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,5-18,4 1,6-20,0 0-20,0 0-20,0 1,5-18,4 1,6-20,0 1,6-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m

3,0/ 4,2

3,6/ 5,4

4,2/ 5,4

3,6/ 6,0

3,0/ 4,2

3,0/ 4,2

3,0/ 5,6

3,0/ 4,8

Ausrichtung der Haspel

mech.

mech.

mech.

mech.

mech.

mech.

mech.


Dreschsystem inkl. Restkornabscheidung
Dreschtrommel Ø/cm 56 56 60 60 56 56 56,5 60

Dreschzylinderbreite/

m

1,16 1,16 1,27 1,52 1,16 1,16 1,16 1,27
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 5 5 5 5
Schüttlerfläche/ m² 4,2 4,86 5,25 7,1 4,2 4,85 4,85 5,25
Länge der Schüttler/ m 3,61 4,19 4,13 4,67 3,61 4,19 4,19 4,13
Reinigung
Siebfläche gesamt/ m² 3,2 3,2 3,63 4,51 3,27 3,27 3,52 3,83
Korntank
Korntankinhalt/ l 2650 3000 36000

4600

(5000)

2650 3000 3000 3600
Entladehöhe/m  3,2 3,24 3,28

3,24

3,2 3,24 3,24 3,24

Abmessungen

Gesamtlänge mit Vorsatz/ m 8,77 9,27 9,4 10,2 9,52 9,52 9,10 9,4

Höhe/cm

ohne Kabine

3,23 3,4 3,25 3,36 3,23 3,4 3,52 3,32

Höhe/cm

mit Kabine

3,95 4,11 3,85 3,45 3,95 4,0 4,0 3,67
Gewicht/Kg ohne Vorsatz 6000 6200 6700 8100 6070 6270 6840 7100
Standardbereifung vorne 18.4-26 18.4-30 18.4-30 23.1-26 18.4-26 18.4-30 18.4-30 18.4-30

Standardbereifung hinten

10.00-15 11.5/80-15 11.5/80-15 12.5-18 10.00-15 11.5/80-15 11.5/80-15 11.5/80-15

Deutz-Fahr M660, M770, M922, M1002, M980, M1080 technische Daten

Deutz-Fahr M 660 – M 1080
Deutz-Fahr M992
Modell

Deutz-Fahr

M660

Deutz-Fahr

M770

Deutz-Fahr

M922

Deutz-Fahr

M1002

Deutz-Fahr

M980

Deutz-Fahr

M1080

Baujahr 1979-87 1979-87 1978-81 1978-81 1981-88 1981-88
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F3L912 F4L912 F4L912 F5L912 F4L912 F5L912
Hubraum/ cm³ 2826 3768 3768 4710 3768 4710
Zylinder/Turbo/Interc. 3 4 4 5 4 5
Leistung  Kw/PS (ISO) 41/56 50/67 57/77 66/90 54/74 61/82
Kraftstofftank/ l 100 100 180(140) 180(140) 140 180
Antrieb
Getriebe mech. mech. mech. mech. mech. mech.
Gangzahl 3 3 3 3 3 3
Geschwindigkeit Km/h 1,4-20,0 1,6-20,0 1,1-19,0 1,1-19,0 1,3-20,0 1,1-19,0
Schneidwerk Getreide
Schnittbreiten/ m

2,25/ 2,55

2,7

270-360

300-360

300

300-360

Haspel Ø/cm 89 89 110 110 110 110
Haspelhöhenverstellung hydr. hydr. hydr. hydr. hydr. hydr.
Haspelhorizontalverstellung mech. mech. mech. mech. mech. mech.
Schneidtisch Länge/cm 46,5 46,5 46,5 46,5 46,5 46,5
Dreschsystem inkl. Restkornabscheidung
Dreschtrommel Ø/cm 46 46 57 57 57 57
Dreschtrommelbreite/ m 0,85 0,85 1,03 1,03 1,03

1,03

Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 4 4
Schüttlerfläche/ m² 2,48 2,95 3,57 3,57 3,57 3,57
Länge der Schüttler/ m 2,92 3,47 3,47 3,47 3,47 3,47
Reinigung
oberes Sieb/ m² 0,75 0,75 1,0 1,0 1,0 1,0
unteres Sieb/ m² 0,85 0,85 1,0 1,0 1,0 1,0
Siebfläche gesamt/ m² 2,17 2,17 2,66 2,66 2,66 2,66
Korntank
Korntankinhalt/l 2000 2000 2300 2300 2300 2300
Überladehöhe k.a. 2,97 2,93 2,93 2,93 2,93
Abmessungen
Gesamtlänge mit Vorsatz/ m 7,34 7,84 8,64 8,64 8,64 8,64

Höhe ohne

Kabine/ m

2,95 2,98 3,28 3,28 3,28 3,28

Höhe mit

Kabine/ m

- - 3,5 3,5 3,5 3,5
Gewicht/Kg ohne Vorsatz 3520 3810 4790 4850 5400 4790
Korntankinhalt/ l 2000 2000 2300 2300 2300 2300
Überladehöhe/ cm - 297 293 293 293 293
Standardbereifung vorne 14.9-26 16.9-26 18.4-26 18.4-26 18.4-26 18.4-26

Standardbereifung hinten

10.00-15 11.5-15 11.5-15 11.5-15 10.0-15 11.5-15

Deutz-Fahr M1102, M1202, M1320, M1322, M1610, M1620, M1630 technische Daten

M 1102
Deutz-Fahr M 1102
Deutz-Fahr M1202
Deutz-Fahr M1202



Modell

Deutz-Fahr

M1102

Deutz-Fahr

M1202

Deutz-Fahr

M1320

Deutz-Fahr

M1322

Deutz-Fahr

M1322

Hydromat

Deutz-Fahr

M1610

Hydromat

Deutz-Fahr

M1620

Hydromat

Deutz-Fahr

M1630

Hydromat

Baujahr 1980-81 1980-89 1980-81 1980-84 1980-84 1981-84 1980-81 1980-84
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F6L912 F6L912 BF6L913 BF6L913 BF6L913 F6L913 F8L413 F8L413
Hubraum/ cm³ 5652 5652 6128 6128 6128 6128 11309 11309
Zylinder/Turbo/Interc. 6 6 6 6/T 6/T 6/T 8 8
Leistung  Kw/PS (ISO) 74/100 81/110 88/121 117/160 117/160 117/160 157/214 158/216
Kraftstofftank/ l 160 160/175 210 210 300 300 300 300
Antrieb
Fahrantrieb mech. mech. mech. mech. hydr. hydr. hydr. hydr.
Gangzahl 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,5-18,4 1,6-20,0 1,3-20,0 1,3-20,0 0-20,0 0-20,0 0-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m

300-420

3,0/ 3,6/ 4,2/ 4,8/

5,4

3,0/ 3,6/ 4,2/ 4,8

3,0/ 3,6/ 4,2/ 4,8

3,0/ 3,6/ 4,2/ 4,8

3,6/ 4,2/ 4,8

3,6/ 4,2/ 4,8/ 5,6

3,6/ 4,2/ 4,8/ 5,6

Haspel Ø/cm 110 110 110 110 110 110 110 110

Haspelverstellung

vertikal

hydr. hydr. hydr. hydr. hydr. hydr. hydr hydr.

Haspelverstellung

horizontal

mech.

(hydr.)

mech.

(hydr.)

mech.

(hydr.)

mech.

(hydr.)

hydr. hydr. hydr v

Bereich der Schnitt-

höhenverstellung/ mm

? -100-1300

-120-

1350

-120-

1350

-120-

1350

-120-

1350

-120-1350

-120-

1350

Ährenheber

serie serie

serie

serie

serie

serie serie serie

Maispflücker

Anzahl der Reihen 4 4 4/5 4/5 4/5 4/5/6 4/5/6 4/5/6

Dreschsystem inkl. Restkornabscheidung

Dreschtrommel Ø/cm 56,5 56,5 60 60 60 60 60 60
Dreschtrommelbreite/ m 1,16 1,16 1,27 1,27 1,27 1,52 1,52 1,52

Dreschtrommel

Geschwindigkeit u/min

410-1270 410-1270 408-1192 408-1192 410/1220 -120-1350 -120-1350 -120-1350

mechanischer Variator

- - optional optional serie serie serie serie

Dreschkorbfläche/ m²

  0,59 0,82 0,82 0,82 0,98 0,98 0,98
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 5 5 6 6 6
Schüttlerfläche/ m² 4,2 4,85 5,25 5,25 5,25 7,10 7,10 7,10
Länge der Schüttler/ m 3,61 4,19 4,12 4,12 4,12 4,66 4,66 4,66
Reinigung

Zwei einstellbare

Axialgebläse

serie serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 3,52 3,52 3,84 3,84 3,84 4,64 4,64 4,4
Korntank
Korntankinhalt/ l 2650

3000

(3500)

4600 4600 4600 5000

5000

(5800)

5000

(5800)

hydraulisches Entladerohr serie serie serie serie serie serie serie serie
Entladezeit/ min. 1-1,5 1-1,5 1 1 1 1,5 1,5 1,5
Entladehöhe/ m 3,24 3,24 3,35 3,35 3,35 k.a. k.a. k.a.
optisches und akustisches Signal bei 80% - - - - serie serie serie serie
Abmessungen
Länge mit Vorsatz/ m 9,10 9,10 9,46 9,46 9,46 10,05 10,05 10,05

Höhe ohne

Kabine/ m

3,47 3,52 3,35 3,35 3,36 3,5 3,5 3,5

Höhe mit

Kabine/ m

3,95 3,83 3,82 3,82 3,82 3,7 3,99 3,99
Gewicht mit Kabine k.a. 7065 7480 7480 7490 8405 8720 9860
Standardbereifung vorne 18.4-26 18.4-30 18.4-30 18.4-30 23.1-26 23.1-26 23.1-26 23.1-26

Standardbereifung hinten

10.00-15 11.5/80-15 11.5/80-15 11.5/80-15 12.5/80-18 12.5/80-18 12.5/80-18 12.5/80-18

Radstand/ m

3,5 3,5 3,61 3,61 3,61 k.a. k.a. k.a.

Sonderausstattung und Komfort

Kabine mit Frischluft-

gebläse

optional optional optional optional optional optional optional optional

Klimaanlage

optional optional optional optional optional optional optional optional

Kornverlustanzeige mit Hektarzähler

optional optional optional optional optional optional optional optional

5 Arbeitsscheinwerfer

optional optional optional optional optional optional optional optional

Deutz-Fahr M2385, M2480, M2580, M2680, M2685, M2780 technische Daten

Deutz-Fahr M 2385 – M 2780
Deutz-Fahr M 2780
Modell

Deutz-Fahr

M2385

Deutz-Fahr

M2480

Deutz-Fahr

M2580

Deutz-Fahr

M2680

Deutz-Fahr

M2685

Deutz-Fahr

M2780

Deutz-Fahr

M2780H

Baujahr 1982-88 1979-86 1979-88 1979-88 1980-86 1983-86 1981-86
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F6L912 F6L912 F6L913 F6L913 BF6L913 F6L913 BF6L913
Hubraum/ cm³ 5652 5652 6128 6128 6128 6128 6128
Zylinder/Turbo/Interc. 6 6 6 6 6/T 6/T 6/T
Leistung  Kw/PS (ISO) 76/103 76/104 88/121 88/121

107/145

(117/160)

117/160 117/160
Kraftstofftank/ l 190 320 320 320 320 320 320
Antrieb
Fahrantrieb mech. mech. mech. mech. mech. mech. hydr.
Gangzahl 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,3-20,0 1,3-20,0 1,3-20,0 1,3-20,0 1,3-20,0 1,3-20,0 0-20,0
Schneidwerke
Schnittbreiten/ m

3,0/ 3,6/ 4,2

3,0/ 3,6/ 4,2

3,0/ 3,6/ 4,2

3,0/ 3,6/ 4,2

3,0/4,2/ 4,8

3,0/4,2/ 4,8

3,0/4,2/ 4,8

Haspel Ø/cm 110 110 110 110 110 110 110
Haspelausrichtung mech. mech. mech. hydr. hydr. hydr. hydr.
Dreschwerk inkl. Restkornabscheidung
Dreschtrommel Ø/cm 56,5 56,5 56,5 60 60 60 60
Dreschtrommelbreite/ m 1,03 1,28 1,28 1,28 1,28 1,28 1,28
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 5 5 5 5 5 5
Schüttlerfläche/ m² 4,03 4,82 4,82 4,82 4,82 5,78 5,78
Länge der Schüttler/cm ? 374 74 374 374 448 448
Reinigung
Siebfläche gesamt/ m² 3,04 3,78 3,78 3,78 3,78 3,78 3,78
Korntank
Korntankinhalt/ l 3200 4200 4200 4200 4200 5000 5000
Abmessungen
Gesamtlänge mit Vorsatz/ m 8,7 8,44 8,44 8,44 8,44 9,2 9,2

Höhe mit Kabine/ m

3,43 3,55 3,55 3,55 3,55 3,72 3,72
Gesamtgewicht/ Kg 6255 ? 7295 7695 7760 8100 8100
Standardbereifung vorne 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30

Standardbereifung hinten

11.5/80-15 11.5/80-15 11.5/80-15 11.5/80-15 11.5/80-15 11.5/80-15 11.5/80-15
Komfort und Sonderausstattung

Klimaanlage

- - - optional optional optional optional

Kabine

optional optional optional optional optional optional optional

Arbeitsscheinwerfer

optional optional optional optional optional optional optional

Deutz-Fahr M33.30, M33.60, M33.70 technische Daten

Deutz-Fahr M 33.30 – M 33.70
Deutz-Fahr M 33.60
Modell

Deutz-Fahr

M33.30

Deutz-Fahr

M33.60

Deutz-Fahr

M33.60

Deutz-Fahr

M33.70

Baujahr 1987-88 1987-90 1990-94 1994-97
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Motortyp F3L912 F4L912 F4L913 F4L913
Hubraum/ cm³ 2826 3768 3768 3768
Zylinder/Turbo/Interc. 3 4 4 4
Leistung  Kw/PS (ISO) 41/56 53/71 54/74 57/78
Kraftstofftank/ l 100 100 100 100
Antrieb
Getriebe mech. mech. mech. mech.
Gangzahl 3 3 3 3
Geschwindigkeit Km/h 1,4-20,0 1,4-20,0 1,4-20,0 1,4-20,0
Schneidwerk Getreide
Schnittbreiten/ m

2,5

2,7

2,7

2,7/ 3,0

Haspel Ø/cm 90 90 90 90

mechanisch, einstellbare

Haspelgeschwindigkeit u/min

13-33 13-33 13-33 13-33
vertikale Haspelverstellung hydraulisch hydraulisch hydraulisch hydraulisch
horizontale Haspelverstellung mechanisch mechanisch mechanisch mechanisch
Schneidtisch Länge/cm 46,5 46,5 46,5 46,5
Dreschsystem inkl. Restkornabscheidung
Dreschtrommel Ø/cm 46 46 46 46
Dreschtrommelbreite /cm 85 85 85 85
Dreschkorbfläche/ m² 0,35 0,35 0,35 0,35
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4
Schüttlerfläche/ m² 2,48 2,95 2,95 2,95
Länge der Schüttler/ m 2,92 3,47 3,47 3,47
Reinigung
Gebläse serie serie serie serie

Gebläsegeschwindigkeit

u/min

410-1260 410-1260 410-1260 410-1260
oberes Sieb/ m² 0,75 0,75 1,05 1,05
unteres Sieb/ m² 0,85 0,85 0,93 0,93
Siebfläche gesamt/ m² 1,61 2,17 2,17 2,17
Kornspeicher
Korntankinhalt/ l 2300 2300 2300 2800
Korntank Rohr  mechanisch mechanisch mechanisch mechanisch
Abmessungen
Gesamtlänge mit Vorsatz/ m 7,8 8,02 8,02 8,02

Höhe/ m

mit Kabine

3,27 3,27 3,27 3,27

Gewicht/Kg mit

Kabine und Vorsatz/ Kg

4250 4350 4350 4350
Standardbereifung vorne 14.9-26 16.9-26 16.9R28 16.9R28

Standardbereifung hinten

10.00-15 11.5-15 11.5-15 11.5-15

Radstand/ m

2,74 2,74 2,74 2,74

Komfort- und Sonderausstattung

Kabine mit Frischluftgebläse

serie serie serie serie

De-Luxe Fahrersitz

serie serie serie serie

Überwachungssystem

der Hauptfunktionen

serie serie serie serie

Klimaanlage

optional optional optional optional

Deutz-Fahr M34.80, M35.40 technische Daten

Deutz-Fahr M 34.80 – M 35.40
Deutz-Fahr M 35.40
Modell

Deutz-Fahr

M34.80

Deutz-Fahr

M35.40

Baujahr 1981-93 1981-93
Motor
Motorhersteller

Deutz

Deutz

Motortyp BF6L912 BF6L913
Motorkühlung Luft Luft
Hubraum/ cm³ 5655 6128
Zylinder/Turbo/Interc. 6 6
Leistung  Kw/PS (ISO)

78/106

(86/116)

88/121
Kraftstofftank/ l 220 300
Antrieb
Getriebe mech. mech.
Gangzahl 3 3
Geschwindigkeit Km/h 1,6-20,0 1,6-20,0
Digitale Geschwindigkeitsanzeige serie
Schneidwerke Getreide
Schnittbreiten/ m

3,0/ 3,6/ 4,2

3,0/ 3,6/ 4,2

Haspel Ø/cm 110 110
Schnitthöhenverstellung

hydraulisch

(-250-1300)

hydraulisch

(-250-1300)

Messerantrieb

Planetengetriebe

Planetengetriebe

Messergeschwindigkeit

(Schnitte/min)

1220

1220

Horizontalverstellung Haspel

mech.

(hydr.)

mech.

(hydr.)

Drehzahlverstellung

stufenlos elektrisch

(16-45 u/min)

stufenlos elektrisch

(16-45 u/min)

Maisvorsatz

Anzahl der Reihem

4

4

Dreschsystem inkl. Restkornabscheidung

Dreschtrommel Ø/cm 60 60
Dreschtrommelbreite/ m 1,11 1,11
Antrieb elektrischer Variator elektrischer Variator
Drehzahl (Stufenlos) u/min 425-1260 425-1260
Dreschkorbfläche/ m² 0,71 0,71
Restkornabscheidung Schüttler Schüttler
Anzahl Schüttler 5 5
Schüttlerfläche/ m² 3,83 4,22
Länge der Schüttler/ m 3,6 3,97
Reinigung
Druckwindgebläse serie serie
Windverstellung mech. Variator mech. Variator
Siebfläche gesamt/ m² 3,6 3,6
Überkehrelevator serie serie
Korntank
Korntankinhalt/ l 3300 4400
hydraulisches Auslaufrohr serie serie
Korntankbeleuchtung serie serie
Abmessungen
Gesamtlänge ohne Vorsatz/ m 7,34 7,71

Höhe mit Kabine/m

3,49 3,49

Gesamtgewicht ohne Schneidwerk/ Kg

6368 6570
Standardbereifung vorne 18.4-30 18.4-30

Standardbereifung hinten

11.5/80-15,3 11.5/80-15,3

Radstand/ m

3,08 3,24
Komfort- und Sonderausstattung

Deutz agrotronic Überwachungssystem

serie serie

Drehzahlüberwachung für Schütler, Wurfelevator,

Korntankfüllschnecke

serie serie

Flächenbezogene Verlustmessung

serie serie

Klimaanlage

serie serie

Deutz-Fahr M35.70, M35.75, M35.78, M35.80, M36.10, M36.30, M36.40 technische Daten

Deutz-Fahr M 35.70 – M 36.40
Deutz-Fahr M 36.40
Modell

Deutz-Fahr

M35.70E

Deutz-Fahr

M35.75

Deutz-Fahr

M35.78

Hydromat

Deutz-Fahr

M35.80

Deutz-Fahr

M35.80

Hydromat

Deutz-Fahr

M35.80TS

Hydromat

Deutz-Fahr

M36.10

Hydromat

Deutz-Fahr

M36.10TS

Hydromat

Deutz-Fahr

M36.30

Hydromat

Deutz-Fahr

M36.40TS

Hydromat

Baujahr 1981-89 1989-93 1991-93 1981-91 1981-89 1988-91 1981-89 1988-91 1981-91 1988-91
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp BFL913 BFL913 BFL913 BFL913 BFL913 BFL913 BFL913 BFL913 BFL913 F8L413
Hubraum/ cm³ 6128 6128 6128 6128 6128 6128 6128 6128 6128 11309
Zylinder/Turbo/Interc. 6 6/T 6/T 6/T 6/T 6/T 6/T 6/T 6/T 8
Leistung  Kw/PS (ISO) 88/121 104/140 117/160

110/150

(117/160)

110/150

(125/170)

125/170

125/170

(141/192)

143/195

(125/170)

143/195 165/225
Kraftstofftank/ l 300 300 300 300 300 300 300 300 345 345
Antrieb
Fahrantrieb mech. mech. hydr. mech. hydr. hydr. hydr. hydr. hydr. hydr.
Gangzahl 3 3 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,3-20,0 1,6-20,0 0-21,0 1,3-21,0 0-21,0 0-22,0 0-21,0 0-23,0 0-21,0 0-23,0
Schneidwerke Getreide
Schnittbreiten/ m

3,0-5,4

3,0-5,4

3,0-5,4

3,0-7,2

3,0-7,2

3,0-7,2

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2

Haspel Ø/cm 110 110 110 110 110 110 110 110 110 110
Schnitthöhenverstellung hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr.

Horizontalverschiebung

der Haspel

mech. mech. mech. mech. hydr. hydr. hydr. hydr. hydr. hydr.

Dreschsystem inkl. Restkornabscheidung

Dreschtrommel Ø/cm 60 60 60 60 60 60 60 60 60 60
Dreschtrommelbreite/cm 127 127 127 127 127 127 152 152 152 152
Dreschkorbfläche/ m² 0,82 0,82 0,82 0,82 0,82 0,82 0,82 0,98 0,98 0,98
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 5 5 5 6 6 6 6
Schüttlerfläche/ m² 4,2 4,85 5,25 5,25 5,25 5,25 6,27 6,27 7,10 7,10
Länge der Schüttler/ m 3,97 3,97 3,97 3,97 3,97 3,97 3,97 3,97 4,5 4,5
Reinigung
Axial Druckwindgebläse serie serie serie serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 3,84 3,84 3,84 3,84 3,84 3,84 4,64 4,64 4,64 4,64
Korntank
Korntankinhalt/ l 4400 4400 5000 5200 5200 5200 5200 5200 6300 6300
Abtankrohr hydraulisch serie serie serie serie serie serie serie serie serie serie
Füllstandsanzeige serie serie serie serie serie serie serie serie serie serie
Abmessungen
Gesamtlänge mit Vorsatz/ m 9,3 9,3 9,3 9,3 9,3 9,3 9,3 9,8 9,8 9,8

Höhe mit Kabine/ m

3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,7 3,9 4,0
Gewicht ohne Vorsatz/Kg 8480 8680 8880 8945 9145 9500 9495 9800 10000 10300
Standardbereifung vorne 18.4-30 18.4-30 23.1-26 23.1-26 23.1-26 23.1-26 23.1-26 23.1-26 28.1-26 30.5-32

Standardbereifung hinten

10.5-18 10.5-18 12.5-18 12.5-18 12.5-18 12.5-18 12.5-18 12.5-18 12.5-18 16/70-20

Komfort- und Sonderausstattung

elek. Drehzahl-überwachung

der Aggregate

optional optional optional optional optional optional optional optional optional optional

Klimaanlage

optional optional optional optional optional optional optional serie serie serie

Kornverlustanzeige

serie serie serie serie serie serie serie serie serie serie

Deutz-Fahr Farmliner/Powerliner/Starliner

Deutz-Fahr Farmliner
Deutz-Fahr Farmliner
Deutz-Fahr Starliner
Deutz-Fahr Starliner

Modell

Deutz-Fahr

Farmliner

3370

Deutz-Fahr

Powerliner

4030

Deutz-Fahr

Powerliner

4035H

Deutz-Fahr

Starliner

4040

Deutz-Fahr

Starliner

4045H

Baujahr 1997-01 1993-99 1993-99 1992-99 1992-99
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp F4L912 F6L912 BF6L913 BF6L913 BF6L913
Hubraum/ cm³ 3768 5880 6128 6128 6128
Zylinder/Turbo/Interc. 4 6 6/T 6/T 6/T
Leistung  Kw/PS (ISO) 58/78 85/116 110/150 110/150 117/160
Kraftstofftank/ l 100 300 300 300 300
Antrieb
Fahrantrieb mech. mech. hydrostat mech. hydrostat
Gangzahl 3 3 3 3 3
Geschwindigkeit Km/h 1,4-20,0 1,5-23,0 0-23,0 1,5-23,0 0-23,0
Schneidwerke
Schnittbreite/ m

2,7

3,0/ 3,6/

4,2/ 4,8

3,0/ 3,6/

4,2/ 4,8

3,0-5,4

3,0-5,4

Haspel Ø/cm 90 110 110 110 110
hydraulische Haspelhöhenverstellung optional serie serie serie serie

Haspelverstellung

horizontal

mech.

mech.

(hydr.)

mech.

(hydr.)

hydr. hydr.

Drehzahlverstellung

mech.

(13-33 u/min)

elektrisch

(15-45 u/min)

elektrisch

(15-45 u/min)

elektrisch

(15-45 u/min)

elektrisch

(15-45 u/min)

Dreschwerk inkl. Restkornabscheidung
Dreschtrommel Ø/cm 46 60 60 60 60
Dreschtrommelbreite/ m 0,85 1,11 1,11 1,27 1,27
Schlagleisten 6 8 8 8 8

elektrisch verstellbarer

Variator u/min

480-1550 410-1220 410-1220 410-1220 410-1220
Dreschkorbfläche/ m² 0,35 0,72 0,72 0,82 0,82
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 5 5 5 5
Schüttlerfläche/ m² 2,95 4,22 4,22 5,25 5,25
Länge der Schüttler/ m 3,47 3,78 3,78 3,97 3,97
Reinigung
Druckwindgebläse serie - - serie serie
Querstromgebläse - serie serie  - -
Einstellbar vom Fahrerstand serie serie serie serie serie
Siebkastenbeleuchtung k.a. k.a. k.a. serie serie
Siebfläche gesamt/ m² 2,17 3,75 3,75 3,84 3,84
Korntank
Korntankinhalt/ l 2800 4400 4400  5200 5200
Abtankrohr hydr. schwenkbar serie serie serie serie serie
Fülstandsanzeige optisch und akustisch - serie serie serie serie
Beleuchtung - serie serie serie serie
Abmessungen
Gesamtlänge mit Vorsatz/ m 6,98 9,45 9,45 9,3 9,3

Höhe mit Kabine/ m

3,28 3,59 3,59 3,6 3,6
Gewicht/Kg mit Vorsatz 4776 7680 7730 8145 8395
Standardbereifung vorne 16.9R28 23.1R26 23.1R26 23.1-26 23.1-26

Standardbereifung hinten

11.5-15 12.5/80-18 12.5/80-18 16/70-18 16/70-18

Radstand/ m

2,74 k.a. k.a.  3,8 3,8

Komfort- und Zusatzausstattung

Komfortkabine mit Frischluftgebläse

optional serie serie serie serie

AeroFit Komfortsitz

optional serie serie serie serie

Strohhäcksler

optional optional optional optional optional

Maisvorsatz

optional optional optional optional optional

Klimaanlage

k.a. optional optional optional optional

Arbeitsscheinwerfer

optional serie serie serie serie

Deutz-Fahr Topliner 4060, 4065, 4070, 4075, 4080, 4090, 4120 (H) technische Daten

Deutz-Fahr Topliner
Deutz-Fahr Topliner
Modell

Topliner

4060

Topliner

4060 H

Topliner

4065 H

Topliner

4070 H

Topliner

4075 H

Topliner

4080 H

Topliner

4090 H

Topliner

4120 HSTV

Baujahr 1991-97 1991-97 1991-97 1991-97 1991-97 1991-97 1991-97 1997
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp BFL913 BFL913 BFL913C BFL913C F8L413F F8L513 BF8L513 BF6M1015
Hubraum/ cm³ 6128 6128 6128 6128 11309 13328 13328 11906
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T V8 V8 V8/T 6/T
Leistung  Kw/PS (ISO) 125/170 125/170 142/192 142/192 165/225 184/250 228/310 301/410
Kraftstofftank/ l 345 345 450 450 450 450 555 900
Zusatztank (110l) optional optional optional optional optional optional optional -
Antrieb
Fahrantrieb mech. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost.
Gangzahl 4 4 4 4 4 4 4 4
Geschwindigkeit Km/h 1,7-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m

3,0-6,0

3,0-6,0

3,0-6,0

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2

5,4-9,0

hydraulische Schnitt-

höhenverstellung

-300-1370 -300-1370 -300-1370 -300-1370 -300-1370 -300-1370 -300-1370 -300-1370

automatische Schnitt-

höhenvorwahl

serie serie serie serie serie serie serie serie

Reversiereinrichtung

für Einzug und Förderkanal

serie serie serie serie serie serie serie serie

Haspelverstellung

horizontal

hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr.

Haspeldrehzahl-

verstellung (u/min)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

Pendelausgleich

optional

optional

optional

optional

optional

optional

optional

optional
Maispflücker

Anzahl der Reihen

4/5/6

4/5/6

4/5/6

4/5/6

4/5/6

4/5/6

4/5/6

4/5/6

Unterbauhäcksler

optional

optional

optional

optional

optional

optional

optional

optional
Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60 60 60 60 60
Dreschtrommelbreite/ m 1,27 1,27 1,27 1,52 1,52 1,52 1,52 1,52

Dreschtrommel

Reduziergetriebe

optional optional optional optional optional optional optional optional
Schlagleisten 8 8 8 8 8 8 8 8

Dreschtrommel

Variator (u/min)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

elektrisch

(410-1220)

Korbleisten

15

15

15

15

15

15

15

15
Abscheidefläche (Korb) m²

0,95

0,95

0,95

1,13

1,13

1,13

1,13

2,94
Optionaler Turboseparator (TS) (Serie bei 4120)
Durchmesser/ cm - - 59 59 59 59 59 59
Drehzahl u/min - - 775/410 775/410 775/410 775/410 775/410 775/410
Abscheidefläche/ m² - - 0,81 0,97 0,97 0,97 0,97 1,22
Restkornabscheidung
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6 6 8
Stufen (bei TS) 5 5 5 (4) 5 (4) 5 (4) 5 (4) 5 (4) 5

Schüttlerfläche/ m²

(bei TS)

5,6 5,6 5,6 (4,9) 6,7 (5,8) 6,7 (5,8) 7,6 (6,7) 7,6 (6,7) 7,48
Länge der Schüttler/ m 4,23 4,23 4,23 4,23 4,23 4,8 4,8 4,8
Reinigung
Hochleistungsgebläse serie serie serie serie serie serie serie serie

Windmengeneinstellung

aus der Kabine

serie serie serie serie serie serie serie serie
Siebkastenbeleuchtung serie serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 4,75 4,75 4,75 5,75 5,75 5,75 5,75 7,85
Hangausgleich optional optional optional optional optional optional optional optional
Korntank
Korntankinhalt/ l 6500 6500 6500 6500 6500 7500 8500 10500

Auslaufrohr hydr.

schwenkbar

serie serie serie serie serie serie serie serie

Füllstandsanzeige

optisch und akustisch

serie serie serie serie serie serie serie serie

Überladehöhe/ m

3,95 3,95 3,95 4,0 4,0 4,25 4,25 4,25

Abmessungen


Gesamtlänge ohne Vorsatz/ m 8,68 8,68 8,68 8,68 8,68 9,24 9,24 10,89

Höhe/cm

mit Kabine

3,9 3,9 3,9 3,95 3,95 3,95 3,95 3,98

Gewicht ohne

Vorsatz/ Kg

8180 8300 8350 8850 9150 9400 9600 14900
Standardbereifung vorne 23.1-26 23.1-26 23.1-26 23.1R30 23.1R30 23.1R30 23.1R30 30.5-32

Standardbereifung hinten

12.5-18 12.5-18 12.5-18 14.5/75-20 14.5/75-20 14.5/75-20 14.5/75-20 16/70-20

Kabine und Komfort



Kabine mit Lüftung

serie serie serie serie serie serie serie serie

CommanderStick

Multifunktionshebel

serie serie serie serie serie serie serie serie

5 Arbeitsscheinwerfer

serie serie serie serie serie serie serie serie

Agrotronic Überwachungssystem

serie serie serie serie serie serie serie serie

Dreschzylinder Geschwindigkeit

e.hydr. e.hydr. e.hydr. e.hydr. e.hydr. e.hydr. e.hydr. e.hydr.

Klimaanlage

optional optional optional optional optional optional optional serie

Druckluftanlage für Wartung

optional optional optional optional optional optional optional optional

Durchsatzkontrollgerät

optional optional optional optional optional optional optional optional

Bordrechner LH Agro

optional optional optional optional optional optional optional optional

Deutz-Fahr Topliner 4060, 4065, 4068, 4080, 4090, 8XL technische Daten

Deutz-Fahr Topliner (1997-2001)
Deutz-Fahr Topliner (1997-2001)
Modell

Topliner

4060

Topliner

4065

Topliner

4068

Topliner

4075

Topliner

4080

Topliner

4090

Topliner

8 XL

Baujahr 1997-01 1997-01 1997-01 1997-01 1997-01 1997-01 1997-01
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp BFL913 BFL913C BFL913C BFL913C F8L513 BF8L513 BF6M1015
Hubraum/ cm³ 6128 6128 6128 6128 13328 13228 11906
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T V8 V8/T 6/T
Leistung  Kw/PS (ISO) 125/170 151/205 176/240 176/240 202/275 228/310 301/410
Kraftstofftank/ l 345 450 450 450 450 555 900
Antrieb
Fahrantrieb hydrostat hydrostat hydrostat hydrostat hydrostat hydrostat hydrostat
Fahrstufen 4 4 4 4 4 4 4
Allradantrieb optional optional optional optional optional optional optional
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m

3,6-6,3

3,6-6,3

3,6-6,3

3,6-7,2

3,6-7,2

3,6-7,2

5,4-9,0

Schnitthöhenverstellung

(-300- +1370)

hydr. hydr. hydr. hydr. hydr. hydr. hydr.
automatische Schneidwerk Höhenregulierung serie serie serie serie serie serie serie
Reversierung für Einzug serie serie serie serie serie serie serie
Haspelverstellung horizontal hydr. hydr. hydr. hydr. hydr. hydr. hydr.
Einstellung der Haspeldrehzahl (u/min)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

Geschwindigkeitsabhängige

Haspeldrehzahl (HMW II)

optional

optional

optional

optional

optional

optional

serie
Maisvorsatz
Anzahl der Reihen 4/6/8 4/6/8 4/6/8 4/6/8 4/6/8 4/6/8 4/6/8
Unterbauhäcksler optional optional optional optional optional optional optional
Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60 60 60 60
Dreschbreite/ m 1,27 1,27 1,27 1,52 1,52 1,52 1,52
Dreschtrommelvariator

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

Schlagleisten 8 8 8 8 8 8 8
Korbleisten 15 15 15 15 15 15 15
Korbfläche/ m² 0,95 0,95 0,95 1,13 1,13 1,13 1,13
Turboseparator
Trommel Ø/cm 59 59 59 59 59 59 59
Geschwindigkeit u/min 775/410 775/410 775/410 775/410 775/410 775/410 k.a.
Abscheidefläche/ m² 0,81 0,81 0,81 0,97 0,97 0,97 1,22
Restkornabscheidung
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6 8
Anzahl der Stufen (mit TS) 5/4 5/4 5/4 5/4 5/4 5/4 k.a.
Schüttlerfläche/ m² (mit TS) 6,35 (5,6) 6,35 (5,6) 6,35 (5,6) 7,6 (6,7) 7,6 (6,7) 7,6 (6,7) 7,48
Länge der Schüttler/ m 4,8 4,8 4,8 4,8 4,8 4,8 4,8
Reinigung
Hochleistungsgebläse serie serie serie serie serie serie serie
Windgeschwindigkeit einstellbar vom Fahrersitz serie serie serie serie serie serie serie
Siebkastenbeleuchtung serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 4,75 4,75 4,75 5,75 5,75 5,75 7,85
Hangausgleich optional optional optional optional optional optional optional
Strohhäcksler mit Spreuverteiler optional optional optional optional optional optional serie
Korntank
Korntankinhalt/ l 6500 6500 6500 6500 7500 7500 10500
Zusatztank (1000l) optional optional optional optional optional optional -
Abtankrohr hydraulisch schwenkbar serie serie serie serie serie serie serie

Füllstandssiganl

optisch und akustisch

serie serie serie serie serie serie serie

Überladehöhe/ m

3,95 3,95 3,95 4,0 4,25 4,25 4,6

Abmessungen

Gesamtlänge

ohne Vorsatz/ m

9,24 9,24 9,24 9,24 9,24 9,24 9,24
Transporthöhe/ m 3,79 3,79 3,79 3,95 3,91 3,99 3,98
Gewicht ohne Vorsatz/ Kg 9295 9295 9295 10220 10520 10720 14900
Standardbereifung vorne 23.1-26 23.1-26 23.1-26 23.1R30 23.1R30 23.1R30 650/70R32

Standardbereifung hinten

12.5-18 12.5-18 12.5-18 14.5/75-20 14.5/75-20 14.5/75-20 520/50-24

Kabine und Komfort

CommandCab II

serie serie serie serie serie serie serie

Multifunktionshebel

serie serie serie serie serie serie serie

Notaus für Schneidwerk

- serie serie serie serie serie serie
Arbeistscheinwerfer 7 7 7 7 7 7 e.hydr.

Klimaanlage mit Kühlfach

serie serie serie serie serie serie serie

Durchsatz- und Verlustanzeige

optional optional optional optional optional optional serie
Agrotronic Überwachungssystem optional optional optional optional optional optional serie
Zentralschmierung  optional optional optional optional optional optional optional
Druckluft für Reinigung serie serie serie serie serie serie serie

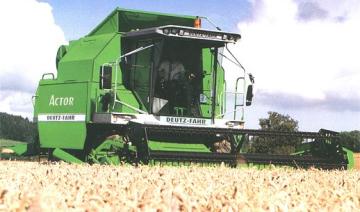

Deutz-Fahr Actor 5510, 5520H, Ectron 5530H technische Daten

Deutz-Fahr Actor/Ectron
Deutz-Fahr Actor
Modell

Actor

5510

Actor

5520 H

Ectron

5530 H

Baujahr 1999-01 1999-00 1999-03
Motor
Motorhersteller Deutz

Deutz

Deutz

Motortyp BFL912 BFL912 BFL913
Hubraum/ cm³ 5880 5880 6128
Zylinder/Turbo/Interc. 6/T 6/T 6/T
Leistung  Kw/PS (ISO) 85/116 110/150 125/170
Kraftstofftank/ l 300 300 300
Antrieb
Fahrantrieb

mechanisch

mit Variator

hydrost. hydrost.
Fahrstufen 3 3 3
Geschwindigkeit Km/h 1,6-20,0 0-20,0 0-20,0
Schneidwerk
Schnittbreiten/ m

3,0-4,8

3,0-4,8

3,0-5,4

Einstellung der

Schneidwerkshöhe (-120- +1380)

hydr. hydr. hydr.

Hydraulische

Haspelausrichtung

serie serie serie
Haspel Ø/cm 110 110 110

Variable

Haspelgeschwindigkeit (u/min)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

Voreinstellung der Schnitthöhe

optional

optional

optional
Maisvorsatz

Anzahl der Reihen

4

4

4/5

Unterbauhäcksler

optional optional optional
Dreschsystem inkl. Restkornabscheidung
Dreschtrommel Ø/cm 60 60 60
Dreschtrommelbreite/ m 1,11 1,11 127
Dreschtrommelvariator (u/min)

elektrisch

(410-1200)

elektrisch

(410-1200)

elektrisch

(410-1220)

Schlagleisten 8 8 8
Korbleisten 15 15 14
Umschlingungswinkel (grad) 121 121 119
Korbfläche/ m² 0,72 0,72 0,82
Restkornabscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5
Schüttlerstufen 4 4 5
Schüttlerfläche/ m² 4,22 4,22 5,25
Länge der Schüttler/ m 3,78 3,78 3,97
Reinigung
Hochleistungsgebläse serie serie -
Axial Druckwindgebläse - - serie
Siebfläche gesamt/ m² 3,75 3,75 3,84
Strohhäcksler mit Spreuverteiler optional optional optional
Korntank
Korntankinhalt/ l 4600 4600 5200

Abtankrohr hydraulisch

klappbar

serie serie serie

Füllstandshinweis

akustisch und optisch

serie serie serie

Kornprobeentnahme

vom Fahrerstand

k.a k.a serie

Überladehöhe/ m

3,45 3,45 3,75

Korntank Beleuchtung

serie serie serie

Abmessungen

Gesamtlänge

ohne Vorsatz/ m

7,75 7,75 7,65

Transporthöhe/ m

3,59 3,59 3,65
Gewicht ohne Vorsatz/ Kg 6760 6810 7775
Standardbereifung vorne 18.4-30 18.4-30 650-75R32

Standardbereifung hinten

11.5-15 11.5-15 12.5-18

Kabine und Komfort

CommanderCab II

serie serie serie

Deluxe-Sitz mit

Multifunktionsgriff

serie serie serie

AeroFit Comfort Sitz

optional optional optional

rechter Außenspiegel

elektrisch verstellbar

optional optional optional

Arbeitsscheinwerfer

6 6 6

Agrotronic Überwachungssystem

serie serie hydr.

Dreschzylinder Geschwindigkeit

e.hydr. e.hydr. e.hydr.

Klimaanlage

optional optional

serie inkl. Kühlfach

Deutz-Fahr 5435, 5445, 5465, 5485, 5495 technische Daten 2003-12

Deutz-Fahr 5435-5495 (2003-2012)
Deutz-Fahr 5465
Modell 5435 H 5435 H 5445 H 5445 H 5465 H 5465 H 5485 HT 5485 HT 5495 HT
Baujahr 2003-07 2007-12 2003-06 2007-12 2003-06 2007-12 2003-06 2007-12 2010-12
Motor
Motorhersteller Sisu

Sisu

Sisu

Sisu

Sisu

Sisu

Sisu

Sisu

Sisu

Motortyp 44 DT 44 CTA 44 ET 44 CTA 66 ET 66 CTA 66 ET 66 CTA 66 CTA
Hubraum/ cm³ 4400 4400 4400 4400 6600 6600 6600 6600 6600
Zylinder/Turbo/Interc. 4/T 4/T/I 4/T 4/T/I 6/T 6/T/I 6/T 6/T/I 6/T/I
Leistung  Kw/PS (DIN) 85/115 - 85/115 - 110/150 - 129/175 - -
Leistung  Kw/PS (ISO) - 88/120 - 88/120 - 110/150 - 136/185 154/210
Kraftstofftank/ l 200 200 200 200 300 350 300 350 350
Antrieb
Fahrantrieb hydrost. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost.
Fahrstufen 3 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional optional optional optional optional optional
Schneidwerk
Schnittbreiten/ m

3,1-3,45

3,1-3,45

3,1-4,2

3,1-4,2

3,45-4,5

3,45-4,5

3,9-4,8

3,9-5,1

3,9-5,1

Haspel Ø/cm 105 105 105 105 105 105 105 105 105

Einstellung

Haspelausrichtung

hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr.

Drehzahlverstellung

u/min

elektrisch

(15-49)

elektrisch

(15-49)

elektrisch

(15-49)

elektrisch

(15-49)

elektrisch

(15-49)

elektrisch

(15-49)

hydr. hydr. hydr.

Haspelanpassung an

Fahrgeschwindigkeit

optional

optional

optional

optional

optional

optional

optional optional optional

Dreschsystem

Dreschtrommel Ø/cm 50 50 50 50 50 50 50 50 50
Dreschtrommelbreite/m 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11
Variatorverstellung

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

elektrisch

(600-1300)

Schlagleisten 8 8 8 8 8 8 8 8 8
Korbleisten 12 12 12 12 12 12 12 12 12

Umschlingungswinkel

(grad)

105 105 105 105 105 105 105 105 105
Korbverstellung mit Anzeige 6-42 6-42 6-42 6-42 6-42 6-42 6-42 6-42 6-42
Tandemdreschwerk
Durchmesser/ cm - - - - - - 40 40 40
Breite/ m - - - - - - 1,1 1,1 1,1
Drehzahl u/min - - - - - - 600-1300 600-1300 600-1300
Korbleisten - - - - - - 7 7 7
Abscheidefläche/ m² - - - - - - 0,34 0,34 0,34
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 5 5 5 5 5
Anzahl Stufen 2 2 2 2 4 4 4 4 4
Schüttlerfläche/ m² 4,42 4,42 4,76 4,76 4,76 4,76 5,28 5,28 4,80
Länge der Schüttler/ m 3,8 3,8 4,1 4,1 4,1 4,1 4,1 4,1 4,1
Reinigung
Hochleistungs Radialgebläse serie serie serie serie serie serie serie serie serie
oberes Sieb/ m² 1,54 1,54 1,54 1,54 1,74 1,74 1,74 1,74 1,74
unteres Sieb/ m² 1,13 1,13 1,13 1,13 1,33

1,33

1,33 1,33 1,33
Siebfläche gesamt/ m² 3,0 3,0 3,4 3,4 3,4 3,4 3,4 3,4 3,4
Siebkastenbeleuchtung serie serie serie serie serie serie serie serie serie
Korntank
Korntankinhalt/ l 3300 3300 3700 3700 4200 4200 5200 5200 5200
Überladehöhe/ m 3,3 3,3 3,4 3,4 3,4 3,4 3,4 3,4 3,4
Füllstandsanzeige serie serie serie serie serie serie serie serie serie
Innenbeleuchtung serie serie serie serie serie serie serie serie serie
Probeentnahme vom Fahrerstand serie serie serie serie serie serie serie serie serie
Strohmanagement

Strohhäcksler mit zentraler Breitenverteilung

optional optional optional optional - - - - -

Strohhäcksler mit elektrischer Breitenverteilung

- - - - optional optional optional optional optional

Kabine und Komfort

Kabine Komfort serie serie serie serie - - - - -
Kabine Deluxe - - optional optional serie serie serie serie serie
Multifunktionsjoystick serie serie serie serie serie serie serie serie serie
Kontrollmonitor optional optional optional optional optional optional optional optional optional
Klimaanlage  serie serie serie serie serie serie serie serie serie
Abmessungen
Gesamtlänge mit Schneidwerk/ m 8,4 8,4 8,68 8,68 8,68 8,68 9,1 9,1 9,1

Gesamthöhe/ m

3,58 3,58 3,58 3,58 3,68 3,68 3,7 3,7 3,7

Gewicht ohne

Vorsatz/ Kg

5800 5800 6300 6300 6700 6700 7600 7600 7600
Standardbereifung vorne 600/65R34 600/65R34 600/65R34 600/65R34 600/65R34 600/65R34 750/65R26 750/65R26 750/65R26

Standardbereifung hinten

420/65R20 420/65R20 420/65R20 420/65R20 420/65R20 420/65R20 420/65R20 420/65R20 420/65R20

Deutz-Fahr 5545H, 5565H, 5585HT technische Daten

Deutz-Fahr 5545-5585 (2003-2006)
Deutz-Fahr 5545
Modell 5545 H 5565 H 5585 HT
Baujahr 2003-06 2003-06 2003-06
Motor
Motorhersteller

Sisu

Sisu

Sisu

Motortyp 66 ET 66 ETA 74 ETA
Hubraum/ cm³ 6600 6600 7400
Zylinder/Turbo/Interc. 6/T 6/T/I 6/T/I
Leistung  Kw/PS (DIN) 129/175 147/200 184/250
Leistung alternativ. 147/200 162/220 162/220
Kraftstofftank/ l 350 350 450
Antrieb
Getriebe hydr. hydr. hydr.
Gangzahl 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0
Schneidwerk
Schnittbreiten/ m 4,2-5,1

4,2-5,7

4,2-5,7

Schneidwerks-

Höhenverstellung/ m

hydraulisch

(-0,2- +1,3)

hydraulisch

(-0,2- +1,3)

hydraulisch

(-0,2- +1,3)

Reversiervorrichtung

serie

serie

serie

Haspel Ø/cm 105 105 105

Haspeldrehzahl +

Einstellung (u/min)

hydraulisch

(0-50)

hydraulisch

(0-50)

hydraulisch

(0-50)

Dreschsystem mit Vorseparator
Dreschtrommel Ø/cm 50 50 50
Dreschtrommelbreite/ m 1,33 1,33 1,33
Anzahl Schlagleisten 8 8 8
Vorseparator - - serie
Durchmesser des Vorseparators/ cm - - 40
Dreschzylinder Breite/cm 133 133 133
Anzahl Korbleisten 12 12 7+12

Umschlingungswinkel

des Korbes/ grad

105 105 105

Abscheidefläche des Korbes/ ²

0,62 0,62 0,41+0,62

Kobrausrichtung

elektronisch elektronisch elektronisch

Restkornabscheidung

Art der Abscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 6 6 6
Anzahl der Stufen 4 4 4
Schüttlerfläche/ m² 5,8 5,8 6,3
Länge der Schüttler/ m 3,75 4,17 4,17
Reinigung
oberes Sieb/Verlängerung (m²) 2,1/0,4 2,1/0,4 2,1/0,4
unteres Sieb/ m² 1,6 1,6 1,6
Siebfläche gesamt/ m² 4,1 4,1 4,1
Korntank
Korntankinhalt/l  6500 6500 8100
Überladehöhe/ m 4,0 4,0 4,0
Abmessungen

Gesamtlänge mit

Vorsatz/ m

9,0 9,0 9,4
Gesamthöhe/ m 3,95 3,95 3,95
Gewicht mit Vorsatz/ Kg 11230 11700 12600
Standardbereifung vorne 650/65R38 650/65R38 650/65R38

Standardbereifung hinten

380/70R24 380/70R24 380/70R24

Kabine und Komfort

Deluxe Kabine

serie serie serie

Multifunktionsjoystick

serie serie serie

Klimaanlage

serie serie serie

Deutz-Fahr 5670, 5680, 5690 H/HTS technische Daten

Deutz-Fahr 5670-5690 (1999-2005)
Deutz-Fahr 5690
Modell 5670 H 5670 HTS 5670 H 5670 HTS 5680 H 5680 HTS 5690 HTS
Baujahr 1999-02 1999-02 2002-05 2002-05 1999-05 1999-05 1999-05
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp BF6L913 BF6L913 BF6L914C BF6L914C BF6M1013 BF6M1013 BF6M1013
Hubraum/ cm³ 6128 6128 6472 6472 7146 7146 7146
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS (DIN) 169/230 169/230 176/240 176/240 206/280 206/280 235/320
Kraftstofftank/ l 555 555 555 555 555 555 55
Antrieb
Fahrantrieb hydr. hydr. hydr. hydr. hydr. hydr. hydr.
Fahrstufen 4 4 4 4 4 4 4
Geschwindigkeit Km/h 0-20/30 0-20/30 0-20/30 0-20/30 0-20/30 0-20/30 0-20/30
Schneidwerk
Schnittbreiten/ m

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2

3,6-7,2
Schnitthöhen-verstellung

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

Niveauregulierung

serie

serie

serie

serie

serie

serie

serie

Haspelverstellung

horizontal/vertikal

hydr. hydr. hydr. hydr. hydr. hydr. hydr.

Einstellung Haspeldrehzahl (u/min)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60 60 60 60
Dreschtrommelbreite/ m 1,52 1,52 1,52 1,52 1,52 1,52 1,52
Anzahl Schlagleisten 8 8 8 8 8 8 8

Dreschtrommel Variatorverstellung

u/min

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

Dreschtrommel Reduziergetriebe

optional

optional

optional

optional

optional

optional



Korbleisten

15

15

15

15

15

15

15

Umschlingungswinkel

121

121

121

121

121

121

121

Korbfläche/ m²

1,13

1,13

1,13

1,13

1,13

1,13

1,13

TurboSeparator (TS)

serie

Turboseparator

-

serie

-

serie

-

serie

serie

Durchmesser der Trommel/ cm

-

59

-

59

-

59

59

Drehzhalbereich der Trommel (u/min)

-

775/410

-

775/410

-

775/410

775/410

Abscheidefläche des TS/

-

0,97

-

0,97

-

0,97

0,97
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 6 6 6 6 6 6 6
Anzahl der Fallstufen/(TS) 5 5/4 5 5/4 5 5/4 5/4
Schüttlerfläche/ m²(TS) 7,6 7,6/6,7 7,6 7,6/6,7 7,6 7,6/6,7 7,6/6,7
Länge der Schüttler/ m 4,8 4,2 4,8 4,2 4,8 4,2 4,2
Strohhäcksler mit Streubreitenverstellung serie serie serie serie serie serie
Reinigung
Hochleistungsgebläse serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 6,32 5,75 6,32 5,75 6,32 5,75 5,75
Korntank
Korntankinhalt/ l 7500 7500 7500 7500 8500 8500 8500

Füllstandsanzeige

optisch und akustisch

serie serie serie serie serie serie serie

Innenbeleuchtung

serie serie serie serie serie serie serie

Probeentnahme vom Fahrerstand

serie serie serie serie serie serie serie

Überladehöhe/ m

4,0 4,0 4,3 4,3 4,3 4,3 4,3

Abmessungen

Gesamtlänge ohne Vorsatz/ m 9,24 9,24 9,24 9,24 9,24 9,24 9,24



Gesamthöhe/ m
3,99 3,99 3,99 3,99 3,99 3,99 3,99
Gewicht ohne Schneidwerk/ Kg 10570 10570 10570 10570 10870 11070 11070
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20

Radstand/ m

3,89 3,89 3,89 3,89 3,89 3,89 3,89

Kabine und Komfort

CommanderCab II

serie serie serie serie serie serie serie

Komfortsitz mit Multifunktionsjoystick

serie serie serie serie serie serie serie
Arbeitsscheinwerfer 6 6 6 6 6 6 6

Klimaanlage mit Kühlfach

serie serie serie serie serie serie serie

Agrotronic Überwachungssystem

optional optional optional optional optional optional optional

Deutz-Fahr 5650, 5660, 5680, 5690 (H/HTS) technische Daten

Deutz-Fahr 5690 HTS
Deutz-Fahr 5690 HTS
Modell 5650 H 5660 HTS 5680 H 5690 HTS
Baujahr 2005-07 2005-07 2005-07 2005-07
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Motortyp BF6M1013 BF6M1013 BF6M1013 BF6M1013
Hubraum/ cm³ 7146 7146 7146 7146
Zylinder/Turbo/Interc. 6/T 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (DIN) 169/230 192/260 210/285 230/313
Kraftstofftank/ l 555 555 555 555
Antrieb
Getriebe hydrostat hydrostat hydrostat hydrostat
Gangzahl 4 4 4 4
Geschwindigkeit Km/h 0-30,0 0-30,0 0-30,0 0-30,0
Lenkung hydrostatisch hydrostatisch hydrostatisch hydrostatisch

BalanceSystem mit

Hangausgleich + AutoControl

optional optional optional optional

Hangausgleich Seitenhang/ %

20 20 20 20

Hangausgleich Fahrtrichtung/ %

6 6 6 6
Schneidwerk Getreide
Schnittbreiten/ m

4,2-6,3

4,2-6,3

5,4-7,2

5,4-7,2

Schnitthöhenverstellung/ mm

hydraulisch

(-300- +1370)

hydraulisch

(-300- +1370)

hydraulisch

(-300- +1370)

hydraulisch

(-300- +1370)

Halmteiler klappbar serie serie serie serie
Niveauregulierung  serie serie serie serie
AutoControl optional serie optional serie
Reversiereinrichtung serie serie serie serie
Multikupplung serie serie serie serie

Elektrohydraulische

Schnittwinkelverstellung

optional optional optional optional

Haspelverstellung

vertikal/horizontal

hydraulisch hydraulisch hydraulisch hydraulisch

Drehzahlverstellung

der Haspel (u/min)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

elektrisch

(16-45)

Haspeldrehzahlanpassung an

Fahrgeschwindigkeit

serie

serie

serie

serie

Maispflücker

Anzahl der Reihen 4/6/8 4/6/8 4/6/8 4/6/8
Unterbauhäcksler optional optional optional optional
Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60
Dreschtrommelbreite/ m 1,27 1,27 1,52 1,52
Dreschtrommel Variator

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

Wendetrommel Ø/cm

40

40

40

40

Wendetrommel Drehzahl

synchron zur

Dreschtrommel

synchron zur

Dreschtrommel

synchron zur

Dreschtrommel

synchron zur

Dreschtrommel

Anzahl der Schlagleisten

8

8

8

8

Korbleisten

15

15

15

15

Umschlingungswinkel/ Grad

121

121

121

121

Turbo-Separator (TS)
Durchmesser/ cm - 59 - 59
Drehzahl u/min - 775/410 - 775/410
Höhenverstellung  - elektrisch - elektrisch
Abscheidefläche/ m² - 0,81 - 0,97
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6
Anzahl Stufen 5 4 5 4
Schüttlerfläche/ m² 6,35 5,6 7,6 6,7
Länge der Schüttler/ m 4,8 4,2 4,8 4,2
Verstellbarer Strohhäcksler  optional optional optional optional
Reinigung
Querstromgebläse serie serie serie serie
Rechenfläche des Vorbereitungsboden/ m² 0,37 0,37 0,443 0,443
Vorsiebfläche/ m² 0,62 0,62 0,742 0,742
oberes Sieb/ m² 1,963 1,963 2,35 2,35
verlängerung oberes Sieb/ m² 0,359 0,359 0,43 0,43
unteres Sieb/ m² 1,963 1,963 2,35 2,35
Siebfläche gesamt/ m² 5,28 5,28 6,32 6,32
Korntank
Korntankinhalt/l 7500 7500 8500 8500

Füllstandsanzeige

optisch/akustisch

serie serie serie serie

Innenbeleuchtung

serie serie serie serie

Kornprobeentnahme

serie serie serie serie

Überladehöhe/ m

4,31 4,31 4,31 4,31

Abmessungen

Gesamtlänge ohne Schneidwerk/m 9,240 9,240 9,240 9,240
Transporthöhe/ m 3,99 3,99 3,99 3,99
Gewicht/Kg ohne Vorsatz 11740 11740 12240 12240
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20

Radstand/ m

3,89 3,89 3,89 3,89

Kabine und Komfort

CommandCab III serie serie serie serie
Komfortsitz + Multifunktionsjoystick serie serie serie serie

Durchsatzmonitor

LH-Agro 865

serie serie serie serie

Bordrechner

LH-Agro 1000

- serie - serie

Klimaanlage mit Kühlfach

serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie

Spiegel rechts elektrisch

serie serie serie serie

Deutz-Fahr 5650, 5660, 5665, 5690, 5695 technische Daten

Deutz-Fahr 5650-5695 (2005-2009)
Deutz-Fahr 5695
Modell 5650 H 5660 H 5660 HTS 5665 HTS 5690 H 5690 HTS 5695 HTS
Baujahr 2007-08 2007-09 2007-09 2007-09 2007-09 2007-09 2007-09
Motor
Motorhersteller

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp BF6M1013

BF6M1013/

TCD2012

BF6M1013/

TCD2012

TCD 2013/

L06 4V

TCD 2013/

L06 4V

TCD 2013/

L06 4V

TCD 2013/

L06 4V

Hubraum/ cm³ 7146 6057 6057 7146 7146 7146 7146
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (DIN) 163/222 184/250 184/250 228/310 228/310 228/310 268/366
Kraftstofftank/ l 555 555 555 555 555 555 555
Antrieb
Fahrantrieb hydrost. hydrost. hydrost. hydrost. hydrost. hydrost. hydrost.
Fahrstufen 4 4 4 4 4 4 4
Geschwindigkeit Km/h 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0
Allradantrieb optional optional optional optional optional optional optional
Hangausgleich seitlich/% 20 20 20 20 20 20 20

Hangausgleich

Fahrtrichtung/ %

6 6 6 6 6 6 6
Schneidwerk
Schnittbreiten/ m

4,2-6,3

4,2-6,3

4,2-6,3

4,8-7,2

5,4-7,2

5,4-7,2

5,4-7,2

Schnitthöhenverstellung

(mm)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

hydr.

(-300- +1370)

Niveauregulierung

serie

serie

serie

serie

serie

serie

serie

Multikupplung

serie

serie

serie

serie

serie

serie

serie

Haspelverstellung

vertikal/horizontal

serie serie serie serie serie serie serie

Drehzahlverstellung

der Haspel (u/min)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

elektrisch

(15-45)

Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60 60 60 60
Dreschtrommelbreite/m 1,27 1,27 1,27 1,27 1,52 1,52 1,52

Dreschtrommelvariator

Einstellung (u/min)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

elektrisch

(420-1250)

Schlagleisten Anzahl

8

8

8

8

8

8

8

Korbleisten Anzahl

15

15

15

15

15

15

15

Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Dreschkorb Umschlingungswinkel 121 121 121 121 121 121 121
Dreschkorbfläche/ m² 0,95 0,95 0,95 0,95 1,13 1,13 1,13
Turboseparator (TS)
Durchmesser/ cm - - 59 59 - 59 59
Drehzhal u/min - - 775/410 775/410 - 775/410 775/410
Abscheidefläche TS/m² - - 0,81 0,81 - 0,97 0,97
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 5 6 6 6
Anzahl der Fallstufen 5 5 4 4 5 4 4
Schüttlerfläche/ m² 6,35 6,35 5,6 5,6 7,6 6,7 6,7
Länge der Schüttler/ m 4,8 4,8 4,2 4,2 4,8 4,2 4,2
Reinigung
Hochleistungsgebläse serie serie serie serie serie serie serie
Siebfläche gesamt/ m² 5,28 5,28 5,28 5,28 6,32 6,32 6,32
Korntank
Korntankinhalt/l 7500 7500 7500 7500 8500 8500 8500

Abtankrohr hydraulisch

schwenkbar

serie serie serie serie serie serie serie

Entladedauer (l/s)

85 85 85 85 85 85 85

Probeentnahme am

Fahrerstand

serie serie serie serie serie serie serie

Überladehöhe/ m

4,31 4,31 4,31 4,31 4,31 4,31 4,31

Abmessungen

Gesamtlänge ohne Vorsatz/ m 9,24 9,24 9,24 9,24 9,24 9,24 9,24
Transporthöhe/ m 3,99 3,99 3,99 3,99 3,99 3,99 3,99
Radstand/ m 3,89 3,89 3,89 3,89 3,89 3,89 3,89

Gewicht ohne

Vorsatz/ Kg

10570 10570 10570 10570 11070 11070 11070
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20

Kabine und Komfort

CommanderCap III

serie serie serie serie serie serie serie

CommanderStick

Multifunktionsgriff

serie serie serie serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie serie serie serie

Klimaanlage mit Kühlfach

serie serie serie serie serie serie serie

Kornverlustanzeige

serie serie serie serie serie serie serie

Deutz-Fahr 6040, 6040 HTS technische Daten

Deutz-Fahr 6040
Deutz-Fahr 6040 HTS
Modell 5650 H 5660 HTS
Baujahr 2013- 2013-
Motor
Motorhersteller Deutz

Deutz

Motortyp TDC L6 6.1 TDC L6 6.1
Hubraum/ cm³ 6057 6057
Zylinder/Turbo/Interc. 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 184/250 184/250
Kraftstofftank/ l 450 450
AdBluetank/ l 53 53
Antrieb
Fahrantrieb hydrostat hydrostat
Fahrstufen 3 3
Geschwindigkeit Km/h 0-26,0 0-26,0
Lenkung hydrostatisch hydrostatisch

BalanceSystem mit

Hangausgleich + AutoControl



Hangausgleich Seitenhang/ %



Hangausgleich Fahrtrichtung/ %


Schneidwerk Getreide
Manuelle Zuschaltung

serie

serie

Schnittbreiten/ m

4,2/ 4,8/ 5,4/ 6,3

4,2/ 4,8/ 5,4/ 6,3

Schnitthöhenverstellung/ mm

hydraulisch

(-300-

1370)

hydraulisch

(-300-

1370)

Schnitthöhenvorwahl  serie serie
AutoControl optional optional

Haspelverstellung

vertikal/horizontal

hydraulisch hydraulisch

Drehzahlverstellung

der Haspel (u/min)

Elektisch

(16-45)

Elektisch

(16-45)

Haspeldrehzahlanpassung an

Fahrgeschwindigkeit





Dreschsystem
Dreschtrommel Ø/cm 60 60
Dreschtrommelbreite/ m 1,27 1,27

Dreschtrommel Variator

Einstellung (u/min)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Wendetrommel Synchronantrieb

optional

optional

Anzahl der Schlagleisten

8

8

Korbleisten Anzahl

15

15

Dreschkorb Abscheidefläche/ m²

0,95

0,95

Umschlingungswinkel/ Grad

121

121

Turbo-Separator (TS)
Durchmesser/ cm - 59
Drehzahl u/min - 775/410
Höhenverstellung  mechanisch
Abscheidefläche/ m² 0,81
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 5 5
Anzahl Stufen 5 4
Schüttlerfläche/ m² 5,28 4,6
Länge der Schüttler/ m 4,16 4,16

Verstellbarer Strohhäcksler

mit Spreuverteiler

optional optional
Reinigung
Querstromgebläse serie serie
Vorsieb serie serie
Siebfläche gesamt/ m² 4,22 4,22
Zweistufige Überkehr serie serie
Korntank
Korntankinhalt/l 6500 6500

Füllstandsanzeige

optisch/akustisch

serie serie

Innenbeleuchtung

serie serie

Kornprobeentnahme

serie serie

Überladehöhe/ m

4,2 4,2

Abtankgeschwindigkeit (l/s)

75 75

Mechanische Entladesteuerung

serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 8,77 8,77
Transporthöhe/ m  3,94 3,94
Gewicht/Kg ohne Vorsatz 8770 8770
Standardbereifung vorne 620/75R30 620/75R30

Standardbereifung hinten

320/80R20 320/80R20

Radstand/ m

3,89 3,89

Kabine und Komfort

CommandCab EVO serie serie
Komfortsitz + CommanderStick serie serie
CombineControlManagement serie serie

Klimaanlage mit Kühlfach

serie serie
Arbeitsscheinwerfer (8 STk.) serie serie

Manuelle Zentralschmierung

serie serie

Deutz-Fahr 6060, 6065, 6090, 6095 (HTS) technische Daten

Deutz-Fahr 6060-6095 (2009-)
Deutz-Fahr 6095
Modell 6060 6060 HTS 6065 HTS 6090 6090 HTS 6095 HTS
Baujahr 2009- 2009- 2009- 2009- 2009- 2009-
Motor
Motorhersteller Deutz

Deutz

Deutz

Deutz

Deutz

Deutz

Motortyp TCD 2012 L06 4V / TCD L6 6.1 TCD 2013 L06 4V / TCD L6 6.1 TCD 2013 L06 4V / TCD L6 6.1 TCD 2013 L06 4V / TCD L6 6.1 TCD 2013 L06 4V / TCD L6 6.1 TCD 2013 L06 4V / TCD L6 6.1
Hubraum/ cm³ 6057 6057

7146/

7750

7146/

7750

7146/

7750

7146/

7750

Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Leistung  Kw/PS (ISO)

TCD 2012

184/250

(195/265)

184/250

(195/265)

221/300

(228/310)

221/300

(228/310)

221/300

(228/310)

261/355

(268/366)

Leistung  Kw/PS (ISO)

TCD L6 6.1

169/230

(184/250)

184/250

(212/287)

225/307

(246/335)

225/307

(246/335)

225/307

(246/335)

267/363

(290/395)

Kraftstofftank/ l

555/

750

555/

750

555/

750

555/

750

555/

750

555/

750

AdBlue/l

-/

85

-/

85

-/

85

-/

85

-/

85

-/

85

Antrieb
Fahrantrieb hydrost. hydrost. hydrost. hydrost. hydrost. hydrost.
Fahrstufen 4 4 4 4 4 4
Geschwindigkeit Km/h 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0
Nivelliersystem "Balance" optional optional optional optional optional optional
Ausgleich der Quer/Längsneidung in % 20/6 20/6 20/6 20/6 20/6 20/6
Schneidwerk
Schnittbreiten/ m

4,2-6,3

4,2-6,3

4,8-7,2

5,4-7,2

5,4-7,2

5,4-7,2

Schnitthöhenverstellung

(mm)

hydr.

(-300-+1370)

hydr.

(-300-+1370)

hydr.

(-300-+1370)

hydr.

(-300-+1370)

hydr.

(-300-+1370)

hydr.

(-300-+1370)

Schnitthöhenanzeige serie serie serie serie serie serie
Schnitthöhenvorwahl  serie serie serie serie serie serie

AutoControl bei

Schwimmstellung

optional optional serie optional optional serie

Multikupplung

optional optional serie optional optional serie

Dreschsystem

Dreschtrommel Ø/cm 60 60 60 60 60 60
Dreschtrommelbreite/m 1,27 1,27 1,27 1,52 1,52 1,52
Schlagleisten Anzahl 8 8 8 8 8 8
Dreschtrommel u/min 420-1250 420-1250 420-1250 420-1250 420-1250 420-1250
Korbleisten Anzahl 15 15 15 15 15 15

Umschlingungswinkel

in Grad

121 121 121 121 121 121

Dreschkorb Abscheidefläche/ m²

0,95 0,95 0,95 1,13 1,13 1,13

Turboseparator (TS)

Durchmesser/ cm - 59 59 - 59 59
Drehzahl (u/min) - 775/410 775/410 - 775/410 775/410

Höhenverstellung/ Stufen

-

Elektrisch/

5

Elektrisch/

5

-

Elektrisch/

5

Elektrisch/

5

Abscheidefläche/ m²

-

0,81

0,81

-

0,97

0,97

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6
Schüttlerfläche/ m² 6,35 5,6 5,6 7,6 6,7 6,7
Länge der Schüttler/ m 4,8 4,2 4,2 4,8 4,2 4,2
Schüttlerrücklaufboden serie serie serie serie serie serie
Strohmanagement
Strohhäcksler, integriert optional optional optional optional optional optional

Streubreitenverstellung,

manuell oder elektrisch

optional optional optional optional optional optional

Spreuverteiler, integriert

optional optional optional optional optional optional

Reinigung

Querstromgebläse serie serie serie serie serie serie
Vorsieb serie serie serie serie serie serie
Gegenläufiger Siebkasten serie serie serie serie serie serie
Siebfläche gesamt/ m² 5,28 5,28 5,28 6,32 6,32 6,32
Rückführung mit Nachdrescheinrichtung serie serie serie serie serie serie
Korntank
Korntankinhalt/ l 7500 8500 8500 9500 9500 9500

Füllstandsanzeige

optisch+akustisch

serie serie serie serie serie serie

Innenbeleuchtung

serie serie serie serie serie serie

Probeentnahme am Fahrerstand

serie serie serie serie serie serie

Überladehöhe/ m

4,31 4,31 4,31 4,31 4,31 4,31

Abtankgeschwindigkeit

(l/s)

90 90 90 90 90 90

Abmessungen

Gesamtlänge ohne Vorsatz/ m 9,24 9,24 9,24 9,24 9,24 9,24
Transporthöhe/ m 3,99 3,99 3,99 3,99 3,99 3,99
Gewicht ohne Vorsatz/Kg 10570 10570 10570 11070 11070 11070
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20

Radstand/ m

3,99 3,99 3,99 3,99 3,99 3,99

Gummilaufwerk mit

915mm/ 716mm

optional optional optional optional optional optional

Kabine und Komfort

CommanderCab 4

serie serie serie serie serie serie

CommanderStick +

CommanderControl

serie serie serie serie serie serie
Kamera für Heck, Rohr, Anhängekupplung  optional optional optional optional optional optional

Klimaanlage

serie serie serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie serie serie
Xenon Arbeitslicht optional optional optional optional optional optional

Kornverlustanzeige

serie serie serie serie serie serie

Schneidwerk Notstop

serie serie serie serie serie serie

Deutz-Fahr 7545 RTS technische Daten

Deutz-Fahr 7545 RTS (2009-2011)
Deutz-Fahr 7545 RTS
Modell 7545 RTS
Baujahr 2009-11
Motor
Motorhersteller

Deutz

Motortyp

TCD2015

V6 4V

Hubraum/ cm³ 11910
Zylinder/Turbo/Interc. 6/T/I

Leistung  Kw/PS (ISO)

331/450
Kraftstofftank/ l 900
Antrieb
Fahrantrieb hydrostatisch
Fahrstufen 3
Geschwindigkeit Km/h 0-25,0
Allradantrieb serie
Schneidwerk
Schnittbreiten/ m

6,3-7,2

Schnitthöhenverstellung (mm)

hydraulisch

(-300 - +1370)

Haspelverstellung

horizontal + vertikal

hydraulisch

Haspeldrehzahl

Einstellung (u/min)

elektrisch

(16-45)

Hydraulischer Multikoppler

serie

Einzug

Einzugsketten Anzahl 4
hydraulische Reversierung serie
Zuführtrommel Ø/cm 46
Breite der Zuführtrommel/ m 1,55
Rotor
Rotor Ø/cm 75
Rotorenlänge/ m 3,15
Dreschfläche/ m² 1

Umschlingungswinkel

der Dreschsektion/ °

140
Abscheidefläche/ m² 1,4

Umschlingungswinkel

der Abscheidesektion/ °

160
Rotorantrieb hydrostatisch
Rotor Drehzahlbereich 1 (u/min) 175-785
Rotor Drehzahlbereich 2 (u/min) 175-1020
Überkehrwalze/ Ø/cm 43
Breite der Überkehrwalze/ m 1,55
Reinigung
Einstellbarer Vorbereitungsboden serie
Gebläse mit 6-Turbinenstufen serie
gesamte Siebfläche/ m² 4,78
Strohmanagement

Strohhäcksler mit manueller

Einstellung der Streuweite

serie

Spreuverteiler

serie

Korntank

Korntankinhalt/ l 9000

Füllstandssignal

optisch+akustisch

serie

Innenbeleuchtung

serie

Probeentnahme vom Fahrerstand

serie

Entleergeschwindigkeit (l/s)

90

Motor Boost während

des Entladevorgangs Kw/Ps

22/30

Abmessungen

Gesamtlänge ohne Vorsatz/ m 8,66

Höhe mit Kabine/m

4,0
Gewicht ohne Vorsatz/ Kg 16000
Korntankinhalt/ l 9000
Überladehöhe/ cm 450
Standardbereifung vorne 800/65R32

Standardbereifung hinten

440/80R24

Radstand/ m

3,63

Kabine und Komfort

ITM Monitor 10,4" Touchscreen

serie

MultifunktionsJoystick

für wichtige Funktionen

serie

Luftgefederter Sitz

inkl. Beifahrersitz

serie

Klimaanlage

serie

Kamera Rundumsicht Paket

serie

Xenon-Arbeitsscheinwerfer

serie

Feuchtigkeitsmessung

serie

Deutz-Fahr C5305 technische Daten

Deutz-Fahr C5305
Deutz-Fahr C5305 (Quelle: top agrar)
Modell C 5305
Baujahr 2018-
Motor
Motorhersteller

Deutz

Motortyp TDC L6 6.1l
Hubraum/ cm³ 6057
Zylinder/Turbo/Interc. 6/T/I
Leistung  Kw/PS  129/175
Kraftstofftank/ l 300
AdBluetank/ l 53
Antrieb
Fahrantrieb hydrostatisch
Fahrstufen 3
Geschwindigkeit Km/h 0-26,0
Lenkung hydrostatisch
Schneidwerk Getreide
Schnittbreiten/ m

 3,6/4,2/4,8

Schnitthöhenverstellung/ mm

Hydraulisch

(-120-

1380)

Halmteiler  optional
Niveauregulierung

AutoControl für

konstante Schnitthöhe

serie
Reversiereinrichtung
Multikupplung

Elektrohydraulische

Schnittwinkelverstellung



Haspelverstellung

vertikal/horizontal

serie

Drehzahlverstellung

der Haspel (u/min)

elektrisch

(16-45)

Haspeldrehzahlanpassung an

Fahrgeschwindigkeit



Maispflücker

Anzahl der Reihen
Unterbauhäcksler
Dreschsystem
Dreschtrommel Ø/cm 60
Dreschtrommelbreite/ m 1,11
Dreschtrommel Variator

Elektrisch

(420-1220)

Anzahl der Schlagleisten

8

Korbleisten Anzahl

15

Umschlingungswinkel/ °

121

Dreschkorb Abscheidefläche/ m²

0,72

Restkornabscheidung
Art der Abscheidung Schüttler
Anzahl Schüttler 4
Anzahl Stufen 5
Schüttlerfläche/ m² 4,22
Verstellbarer Strohhäcksler  optional
Spreuverteiler optional
Reinigung
Querstromgebläse  serie
Siebkastenbeleuchtung serie
Siebfläche gesamt/ m² 3,75
Separate Überkehrrückführung serie
Korntank
Korntankinhalt/l 4600

Füllstandsanzeige

optisch/akustisch

serie

Innenbeleuchtung

serie

Kornprobeentnahme

serie

Überladehöhe/ m



Abtankgeschwindigkeit (l/s)

75

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,96
Transporthöhe/ m  3,72
Gewicht/Kg ohne Vorsatz 8500
Standardbereifung vorne  18.4-30

Standardbereifung hinten

11.5/80-15,3

Radstand/ m

 3,22

Kabine und Komfort

CommandCab EVO serie
Komfortsitz + Multifunktionsjoystick serie
CombineCommanderManagement serie

Klimaanlage mit Kühlfach

serie
Arbeitsscheinwerfer optional 6Stk

Deutz-Fahr C6205 TS technische Daten

Deutz-Fahr C6205
Deutz-Fahr C6205
Modell C 6205 C 6205 TS
Baujahr 2015- 2015-
Motor
Motorhersteller

Deutz

Deutz

Motortyp TCD L6 6.1 TCD L6 6.1
Hubraum/ cm³ 6057 6057
Zylinder/Turbo/Interc. 6/T/I 6/T/I

Leistung  Kw/PS (ISO)

169/230

(184/250)

169/230

(184/250)

Kraftstofftank/ l 450 450
AdBlue/l 53 53
Getriebe hydr. hydr.
Gangzahl 3 3
Geschwindigkeit Km/h 0-26,0 0-26,0
Schneidwerk
Schnittbreiten/ m

4,2/4,8/5,4/6,3

4,2/4,8/5,4/6,3

Schnitthöhenverstellung (mm)

hydraulisch

(-300- +1370)

hydraulisch

(-300- +1370)

Schnitte/ Minute 1220 1220
AutoControl Schnitthöhenführung optional optional

Haspelverstellung

vertikal/horizontal

hydraulisch hydraulisch

Haspeldrehzahl Einstellung

(u/min)

elektrisch

(16-45)

elektrisch

(16-45)

Dreschsystem
Dreschtrommel Ø/cm 60 60
Dreschtrommelbreite/ m 1,27 1,27

Dreschtrommel Variator

u/min

elektrisch

(420-1250)

elektrisch

(420-1250)

Schlagleisten 8 8
Dreschkorbleisten 15 15
Umschlingungswinkel/ ° 121 121
Dreschkorb Abscheidefläche/ m² 0,95 0,95
Turbo Separator (TS)
Durchmesser/ cm - 59
Drehzahl (u/min) - 775/410
5fach mechanisch einstellbar  - serie
Abscheidefläche/ m² - 0,81
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 5 5
Anzahl der Fallstufen 4 4
Schüttlerfläche/ m² 5,28 4,6
Strohhäcksler, integriert optional optional
Spreuverteiler, integriert optional optional
Reinigung
Querstromgebläse serie serie
Vorsieb serie serie
Siebfläche gesamt/ m² 4,22 422
Separate Überkehrrückführung serie serie
Korntank
Korntankinhalt/ l 7000 7000

Füllstandshinweis

akustisch+optisch

serie serie

Abtankgeschwindigkeit (l/s)

75 75

Abmessungen

Gesamtlänge ohne Vorsatz/ m 8,77 8,77
Transporthöhe/ m 3,94 3,94
Gewicht/Kg ohne Vorsatz 8770 8770
Standardbereifung vorne 620/75R30 620/75R30

Standardbereifung hinten

320/80R18 320/80R18

Radstand/ m

3,89 3,89

Kabine und Komofrt

CommanderCap EVO 2

serie serie

Steuerung Dreschorgane

e.hydr. e.hydr.

Commander Stick für

wichtigste Bedienelemente

serie serie

Klimaanlage

serie serie

Gefederter Luftsitz

serie serie

Anzahl der Arbeitsscheinwerfer

8 8

Deutz-Fahr C7205, C7206 TS/ TSB technische Daten

Deutz-Fahr C7205 – C7206
Deutz-Fahr C7206
Modell C7205 C7205 TS C7205 TSB C7206 C7206 TS C7206 TSB
Baujahr 2014- 2014- 2014- 2014- 2014- 2014-
Motor
Motorhersteller Mercedes Mercedes Mercedes

Mercedes

Mercedes

Mercedes

Motortyp OM936 OM936 OM936 OM936 OM936 OM936
Hubraum/ cm³ 7700 7700 7700 7700 7700 7700
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 227/309 227/309 227/309 250/340 250/340 250/340
Kraftstofftank/ l 750 750 750 750 750 750
AdBluetank/ l 85 85 85 85 85 85
Antrieb
Fahrantrieb hydrostat hydrostat hydrostat hydrostat hydrostat hydrostat
Fahrstufen 4 4 4 4 4 4
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Komplettausgleich der Maschine (Balance) - - serie - - serie
Ausgleich Längs/Quer (%) - - 20/6 - - 20/6
Schneidwerk Getreide
Schnittbreiten/ m

4,2/4,8/

5,4/6,3/7,5

4,2/4,8/

5,4/6,3/7,5

4,2/4,8/

5,4/6,3/7,5

4,8/5,4/

6,3/7,2/

8,5/9,0

4,8/5,4/

6,3/7,2/

8,5/9,0

4,8/5,4/

6,3/7,2/

8,5/9,0

Schnitthöhenverstellung/ mm

Hydr.

(-300-+1370)

Hydr.

(-300-+1370)

Hydr.

(-300-+1370)

Hydr.

(-300-+1370)

Hydr.

(-300-+1370)

Hydr.

(-300-+1370)

Halmteiler Re/Li serie serie serie serie serie serie
AutoControl serie serie serie serie serie serie
Schnitthöhenvorwahl serie serie serie serie serie serie

Haspelverstellung

vertikal/horizontal

hydr. hydr. hydr. hydr. hydr. hydr.

Drehzahlverstellung

der Haspel (u/min)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Haspeldrehzahlanpassung

an Fahrgeschwindigkeit

serie

serie

serie

serie

serie

serie

Maispflücker

Anzahl der Reihen
Unterbauhäcksler
Dreschsystem
Dreschtrommel Ø/cm 60 60 60 60 60 60
Dreschtrommelbreite/ m 1,27 1,27 1,27 1,52 1,52 1,52
Dreschtrommel Variator

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Anzahl der Schlagleisten

 8

8

8

8

8

8

Korbleisten

 15

15

15

15

15

15

Umschlingungswinkel/ Grad

121

121

121

121

121

121

Dreschkorb Abscheidefläche/ m²

0,95

0,95

0,95

1,13

1,13

1,13

Turbo-Separator (TS)
Durchmesser/ cm - 59 59 - 59 59
Drehzahl u/min - 775/410 775/410 - 775/410 775/410
5fach Höhenverstellung  - elektrisch elektrisch - elektrisch elektrisch
Abscheidefläche/ m²  - 0,81 0,81 - 0,97 0,97
Restkornabscheidung
Art der Abscheidung  Schüttler  Schüttler  Schüttler  Schüttler  Schüttler  Schüttler
Anzahl Schüttler 5 5 5 6 6 6
Anzahl Stufen 5 4 4 4 4 4
Schüttlerfläche/ m² 6,3 5,6 5,6 7,6 6,7 6,7
Verstellbarer Strohhäcksler  optional optional optional optional optional optional
Spreuverteiler optional optional optional optional optional optional
Reinigung
Querstromgebläse serie serie serie serie serie serie
Vorsieb serie serie serie serie serie serie
gegenläufige Siebe serie serie serie serie serie serie
Siebfläche gesamt/ m² 5,28 5,28 5,28 6,32 6,32 6,32
Unabhängige Überkehr serie serie serie serie serie serie
Korntank
Korntankinhalt/l  8500 8500 8500 9500 9500 9500

Füllstandsanzeige

optisch/akustisch

serie serie serie serie serie serie

Innenbeleuchtung

serie serie serie serie serie serie

Kornprobeentnahme

serie serie serie serie serie serie

Überladehöhe/ m

4,3 4,3 4,3 4,3 4,3 4,3

Abmessungen

Gesamtlänge ohne Schneidwerk/m 9,24 9,24 9,24 9,24 9,24 9,24
Transporthöhe/ m 3,99 3,99 3,99 3,99 3,99 3,99
Gewicht/Kg ohne Vorsatz 15075 15275 15815 16390 16590 16990
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20 405/70R20 405/70R20

Raupenlaufwerk

915/716mm

optional optional optional optional optional optional

Radstand/ m

3,89 3,86 3,86 3,89 3,86 3,86

Kabine und Komfort

CommandCab V serie serie serie serie serie serie
Komfortsitz + Multifunktionsjoystick serie serie serie serie serie serie



CommanderStick

für zahlreiche Funktionen

serie serie serie serie serie serie

CommanderControl

Steuerungen der Dreschorgane

serie serie serie serie serie serie

Klimaanlage mit Kühlfach

serie serie serie serie serie serie
Arbeitsscheinwerfer 6x optional optional optional optional optional optional

Spiegel elektrisch Re+Li

optional optional optional optional optional optional

Xenon Scheinwerfer 2x

optional optional optional optional optional optional

KameraSet 7" Monitor

optional optional optional optional optional optional

Deutz-Fahr C9205, C9206 (TS + TSB) technische Daten

Deutz-Fahr C9205-C9206
Deutz-Fahr C9206
Modell C9205 TS C9206 TS C9205 TS/ TSB C9206 TS/ TSB
Baujahr 2013-15 2013-15 2016- 2016-
Motor
Motorhersteller

Deutz

Deutz

Mercedes

Mercedes

Motortyp TCD L6 7.8 TCD L6 7.8 6R1000 6R1000
Hubraum/ cm³ 7750 7750 7698 7698
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I

Leistung

Kw/PS (ISO)

225/307

(246/335)

268/363

(290/395)

261/355

268/363

(290/395)

Kraftstofftank/ l 750 750 750

750

AdBlue/l 85 85 85 85
Antrieb
Fahrantrieb hydrostat hydrostat hydrostat hydrostat
Fahrstufen 4 4 4 4
Geschwindigkeit Km/h 0-30,0 0-30,0 0-25,0 0-25,0
Balance Ausgleichsystem - - Nur TSB Nur TSB
Ausgleich Längs/Quer (%) - - Nur TSB 20/6 Nur TSB 20/6
Schneidwerk
Schnittbreiten/ m

4,8/5,4/

6,3/9,0

4,8/5,4/

6,3/9,0

5,4/6,3/

7,2/9,0

5,4/6,3/

7,2/9,0

Einstellung

Schnitthöhe/ mm

hydraulisch

(-300-+1370)

hydraulisch

(-300-+1370)

hydraulisch

(-300-+1370)

hydraulisch

(-300-+1370)

AutoControl

(seitl. Schwenken)

optional

serie

TS=optional

TSB=serie

TS=optional

TSB=serie

E.hydr. Schnittwinkeleinstellung

optional

serie

TS=optional

TSB=serie

TS=optional

TSB=serie

Haspelverstellung

horizontal+vertikal

hydraulisch

hydraulisch

hydraulisch

hydraulisch

Haspelgeschwindigkeit

Einstellung (u/min)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Elektrisch

(16-45)

Auto. Anpassung der Haspel

an Fahrgeschwindigkeit

serie serie serie serie

Dreschsystem

Dreschtrommel Ø/cm 60 60 60 60
Dreschtrommelbreite/ m 1,27 1,52 1,27 1,52
Anzahl Korbleisten  8 8 8 8
Dreschtrommel Variator (u/min)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Elektrisch

(420-1250)

Dreschkorbleisten Anzahl

15

15

15

15

Dreschkorb

Umschlingungswinkel/°

121

121

121

121

Dreschkorb Abscheidefläche/m²

0,95

1,13

0,95

1,13

Turboseparator (TS)
Durchmesser/ cm 59 59 59 59
Drehzhal (u/min) 775/410 775/410 775/410 775/410
elektrische Höheneinstellung 5fach 5fach 5fach 5fach
Abscheidefläche/ m² 0,81 0,97 0,81 0,97
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 6 5 6
Anzahl Fallstufen 4 4 4 4
Schüttlerfläche/m² 5,6 6,7 5,6 6,7
Länge der Schüttler/m 4,2 4,2 4,2 4,2
Rückkehrboden serie serie serie serie
Strohmanagement

Strohhäcksler mit

manueller Einstellung

optional optional optional optional

Strohhäcksler mit

elektrischer Einstellung

optional optional optional optional
Spreuverteiler mit Zuführblech optional optional optional optional
Reinigung
Querstromgebläse serie serie serie serie
Vorsieb serie serie serie serie
Gegenläufige Siebe serie serie serie serie
Siebfläche gesamt/ m² 5,28 6,32 5,28 6,32
Unabhängige Überkehr serie serie serie serie
Korntank
Korntankinhalt/ l 9500 9500 9500 9500

Füllstandshinweis

optisch+akustisch

serie serie serie serie

Abtankgeschwindigkeit (l/s)

90 90 90 90

Überladehöhe/ m

4,56 4,56 4,56 4,56
Abmessungen
Gesamtlänge ohne Vorsatz/ m 9,24 9,24 9,24 9,24

Höhe/cm

mit Kabine

3,99 3,99 3,99 3,99
Gewicht/Kg ohne Vorsatz 11070 11570 15690 16930
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

405/70R20 405/70R20 405/70R20 405/70R20

Raupenlaufwerk 915/716mm

optional optional optional bei TS optional bei TS

Radstand/m

3,89 3,86 3,89 3,86

Kabine und Komfort

PanoramaKabine

serie serie serie serie

Komfortsitz mit

CommanderStick

serie serie serie serie

CommanderControl für

alle Dreschorgane

serie serie serie serie

CombineControlManagement

mit 7" Touch Monitor

serie serie serie serie

Arbeitsscheinwerfer 13x

serie serie serie serie

Xenon Scheinwerfer 2x

optional optional optional optional

Runduminfarotkamera

optional optional optional optional

Klimaanlage mit Kühlbox

serie serie serie serie

Not-Aus für Schneidwerk

serie serie serie serie

Feuerlöscher

serie serie serie serie

Manuelle Schmierzentrale

serie serie serie serie

Automatische Zentralschmierung

optional optional optional optional

Deutz-Fahr C9305, C9306 (TS+TSB) technische Daten

Deutz-Fahr C9306 TS
Deutz-Fahr C9306 TS (Quelle: Deutz-Fahr)
Modell C9305 TS C9305 TSB C9306 TS C9306 TSB
Baujahr 2018- 2018- 2018- 2018-
Motor
Motorhersteller

Mercedes

Mercedes

Mercedes

Mercedes

Motortyp OM 936 OM 936 OM 936 OM 936
