Technische Daten John Deere Mähdrescher

Zu den Modellen

Lanz MD 260 S technische Daten

Lanz MD 260 S
Lanz MD 260 S
Modell Lanz MD 260S
Baujahr 1954-57
Motor
Motorhersteller

Mercedes-Benz

(Opel Benzin)

Motortyp OM312
Hubraum/ cm³ 4580
Zylinder/Turbo/Interc. 6
Leistung  Kw/PS  50/68
Kraftstofftank/ l k.a.
Antrieb
Fahrantrieb Mechanisch
Anzahl der Gänge 2
Geschwindigkeit Km/h 1,8-15,5
Lenkung Mechansich
Schneidwerk Getreide
Schnittbreiten/ m

2,6/3,0/4,2

Durchmesser der Haspel/ cm 50
Dreschsystem
Dreschtrommel Ø/cm 50
Dreschtrommelbreite/ m 1,4
Trommeldrehzahlstufen 6
Restkornabscheidung
Art der Abscheidung Schüttler
Anzahl Schüttler 4
Erntegut
Absackstand serie
Sortierung in drei Stufen serie

Abmessungen

Gesamtlänge/m 7,97
Transporthöhe/ m 3,2
Gewicht/ kg 4800
Standardbereifung vorne 13-26

Standardbereifung hinten

 8.50-12

Ausstattung

Strohpresse integriert serie
Scheinwerfeer  serie
Standlicht und Blinnklicht serie

John Deere/ Lanz MD18S, MD25S, MD35S technische Daten

John Deere Lanz MD 35S
John Deere Lanz MD 35S
Modell MD 18S MD 25S  MD 35S
Baujahr 1956-63 1956-60 1958-63
Motor
Motorhersteller Mercedes

Perkins

Perkins

(Mercedes)

Motortyp OM636 P4 L4
Hubraum/ cm³ 1767 3146 4425
Zylinder/Turbo/Interc. 4 4 4
Leistung  Kw/PS  25/34 37/50

46/62

(50/68)

Kraftstofftank/ l k.a. k.a. k.a.
Antrieb
Fahrantrieb Mechanisch Mechanisch Mechanisch
Fahrstufen 2 2 2
Geschwindigkeit Km/h 1,6-14,9 1,6-15,0 1,8-15,5
Lenkung Mechanisch Mechanisch Mechanisch
Schneidwerk Getreide
Schnittbreiten/ m 1,04/1,82

2,3

2,6

Dreschsystem
Dreschtrommel Ø/cm 40 50 50
Dreschtrommelbreite/ m 0,78 0,80 1,4
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 5 4 4
Schüttlerfläche/ m² 2,3 2,69 2,85
Länge der Schüttler/ m 2,09 2,56 2,11
Reinigung
oberes Sieb/ m² 0,82 1,08 k.a.
unteres Sieb/ m² 0,74 1,0 k.a.
Siebfläche gesamt/ m² 1,56 2,25 k.a.
Kornbergung
Absackstand serie serie serie
Dreifache Sortierung serie serie serie
Korntankinhalt/l

optional

850

optional

1500

optional

1550

Abmessungen

Gesamtlänge/ m 7,8 8,08 7,92
Transporthöhe/ m 3,0 3,06 3,2
Gewicht/ kg 2850 3130 4930
Standardbereifung vorne 12-28 13-26 13-26

Standardbereifung hinten

7.00-12 7.00-12 8.50-12

Zusatzausstattung

Strohpresse serie serie serie
Scheinwerfer serie serie serie
Blinkleuchten und Standlicht serie serie serie

John Deere-Lanz MD 150S, MD 250S technische Daten

John Deere Lanz 250S
John Deere Lanz 250S
Modell MD 150S MD 250S
Baujahr 1961-1969 1960-64
Motor
Motorhersteller

VW Benzin

(Perkins Diesel)

Perkins
Motortyp

k.a.

(P4)

P4
Hubraum/ cm³ 1192 3146
Zylinder/Turbo/Interc. 4 4
Leistung  Kw/PS  21/29 37/50
Kraftstofftank/ l k.a. k.a.
Antrieb
Fahrantrieb Mechanisch Mechanisch
Fahrstufen 2 2
Geschwindigkeit Km/h 1,7-15,0 1,7-14,2
Lenkung Mechanisch Mechanisch
Schneidwerk Getreide
Schnittbreiten/ m

1,75

2,4

Dreschsystem
Dreschtrommel Ø/cm 46 50
Dreschtrommelbreite/ m 0,58 0,8
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 1 4
Schüttlerfläche/ m² 1,37 2,69
Länge der Schüttler/ m 2,29 2,56
Reinigung
oberes Sieb/ m² 0,52 1,08
unteres Sieb/ m² k.a. 1,0
Siebfläche gesamt/ m² k.a. 2,25
Kornbergung
Absackstand serie serie
Dreifache Sortierung serie serie
Korntankinhalt/l

optional

1500

optional

1500

Abmessungen

Gesamtlänge/ m 6,23 8,19
Transporthöhe/ m 2,4

3,06

(3,21)

Gewicht/ kg 1870 3265
Standardbereifung vorne 8-24 13-26

Standardbereifung hinten

4.00-16 7.00-12

Zusatzausstattung

Schwadablage serie serie
Scheinwerfer serie serie
Blinkleuchten und Standlicht serie serie

John Deere MD 330, MD 430 technische Daten

John Deere MD 430
John Deere MD 430
Modell MD 330 MD 330 MD 430 MD 430
Baujahr 1964-69 1969-74 1964-69 1969-72
Motor
Motorhersteller

John Deere

(VW Industrie)

John Deere John Deere John Deere
Motortyp 3164

3164

D27Z

4219 4219
Hubraum/ cm³ 2695 2695 3590 3590
Zylinder/Turbo/Interc. 3 3 4 4
Leistung  Kw/PS

35/47

(31/42)

35/48 42/57 48/65
Kraftstofftank/ l 108 108 108 108
Antrieb
Fahrantrieb Mechanisch Mechanisch Mechanisch Mechanisch
Fahrstufen 3 3 3 3
Geschwindigkeit Km/h 1,3-16,7 1,3-16,7 1,4-18,6 1,4-18,6
Lenkung Mechanisch Mechanisch Mechanisch Mechanisch
Schneidwerk Getreide
Schnittbreiten/ m

2,1/2,4/2,6

2,1/2,4/2,6

2,6/3,0

2,6/3,0

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61
Dreschtrommelbreite/ m 0,78 0,78 0,78 0,78
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 3 3 3 3
Schüttlerfläche/ m² 2,14 2,14 2,66 2,66
Länge der Schüttler/ m 2,74 2,74 3,41 3,41
Reinigung
oberes Sieb/ m² 0,72 0,72 1,04 1,04
unteres Sieb/ m² 0,72 0,72 0,88 0,88
Siebfläche gesamt/ m² 1,66 1,66 2,09 2,09
Kornbergung
Korntankinhalt/l 1400

1300

(1750)

1900

1700

(2150)

Abmessungen

Gesamtlänge/ m 7,6 7,6 8,3 8,3
Transporthöhe/ m 3,12



2,92

3,65

2,99

Gewicht/ kg 3265 4050 3900 4200
Standardbereifung vorne 16.9-24 16.9-24 14.9-26 16.9-24

Standardbereifung hinten

8.50-12 7.50-12 8.50-12 8.50-12

Zusatzausstattung

Schwadablage serie serie serie serie
Scheinwerfer serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie

John Deere MD530, MD630, MD730 technische Daten

John Deere MD 730
John Deere MD 730
Modell MD 530 MD 530 MD 630 MD 630 MD 630 MD 730
Baujahr 1965-71 1971-72 1964-69 1969-71 1971-72 1972
Motor
Motorhersteller John Deere John Deere Perkins Perkins John Deere Perkins
Motortyp 4219 4219 A6.354 A6.354 6304 A6.354
Hubraum/ cm³ 3590 3590 5800 5800 4976 5800
Zylinder/Turbo/Interc. 4 4 6 6 6 6
Leistung  Kw/PS  55/75 54/74 64/87 70/95 92/105 81/110
Kraftstofftank/ l 180 180 180 180 180 180
Antrieb
Fahrantrieb Mech. Mech. Mech. Mech. Mech. Mech.
Fahrstufen 3 3 3 3 3 3
Geschwindigkeit Km/h 1,1-19,8 1,1-19,8 1,1-19,8 1,1-19,8 1,1-19,8 1,1-19,8
Schneidwerk Getreide
Schnittbreiten/ m

2,55/3,0/

3,65

3,0

2,55/3,65/

4,25

3,0/3,65

3,0/3,65/

5,45

3,0/4,25/

4,9

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,04 1,04 1,04 1,04 1,3
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 4 5
Schüttlerfläche/ m² 3,41 3,41 3,41 3,41 3,41 4,72
Länge der Schüttler/ m 3,41 3,41 3,41 3,41 3,41 3,63
Reinigung
oberes Sieb/ m² 1,43 1,43 1,43 1,43 1,43 2,09
unteres Sieb/ m² 1,2 1,2 1,2 1,2 1,2 1,52
Siebfläche gesamt/ m² 2,85 2,85 2,85 2,85 2,85 3,61
Kornbergung
Korntankinhalt/l

2150

(2440)

(2700)



2060

2440

2150

(2700)

2060

2850

Abmessungen

Gesamtlänge/ m 8,3 9,21 8,3 8,3 8,3 8,3
Transporthöhe/ m 3,43

3,43

3,75

3,75

3,75

3,76

Gewicht/ kg 5425 5510 5170 5745 5525 6200
Standardbereifung vorne 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30

Standardbereifung hinten

10.5-18 10.5-18 10.5-16 10.5-18 10.5-18 10.5-18

Zusatzausstattung

Schwadablage serie serie serie serie serie serie
Scheinwerfer serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie

John Deere 925, 932, 930, 935, 942 technische Daten

John Deere 925 Mähdrescher
John Deere 925
Modell 925 925 932 932 930 935 935 935 942
Baujahr 1974-77 1977-80 1979-82 1982-83 1972-74 1974-77 1977-78 1978-79 1979-83
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

3164

DZ02

3164

DZ02

3179

4239

DZ04

4219

DZ05

4219

DZ05

4219

DZ05

4239

DZ03

4239

DZ03

Hubraum/ cm³ 2695 2695 2940 3920 3590 3590 3590 3920 3920
Zylinder/Turbo/Interc. 3 3 3 4 4 4 4 4 4
Leistung  Kw/PS  38/52 38/52 40/56 44/60 48/65 51/68 51/68 55/75 55/75
Kraftstofftank/ l 105 105 105 110 105 105 105 105 105
Antrieb
Fahrantrieb Mech. Mech. Mech. Mech. Mech. Mech. Mech. Mech. Mech.
Fahrstufen 3 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 1,0-19,2 1,1-19,1 1,1-19,1 1,9-20,0 1,0-19,2 1,0-19,2 1,1-19,1 1,1-19,1 1,1-19,1
Schneidwerk Getreide
Schnittbreiten/ m

2,5/2,65/

2,9

2,65 2,65

2,65

2,6/3,05 2,6/3,05

3,05

3,05

2,65/3,05

Haspelausrichtung

Mech.

Mech. Mech.

Mech.

Mech. Mech.

Mech.

Mech.

Mech.

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61 61 61 61
Dreschtrommelbreite/ m 0,78 0,78 0,78 0,78 0,78 0,78 0,78 0,78 0,78
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 3 3 3 3 3 3 3 3 3
Schüttlerfläche/ m² 2,29 2,29 2,29 2,29 2,14 2,29 2,29 2,29 2,85
Länge der Schüttler/ m 2,94 2,94 2,94 2,94 2,74 2,94 2,94 2,94 3,65
Reinigung
oberes Sieb/ m² 0,98 0,98 0,98 0,98 0,98 0,98 0,98 0,98 0,98
unteres Sieb/ m² 0,72 0,72 0,72 0,72 0,72 0,72 0,72 0,72 0,72
Siebfläche gesamt/ m² 1,7 1,7 1,86 1,86 1,24 1,7 1,7 1,7 1,86
Kornbergung
Korntankinhalt/l

1300

(1760)

1760 1760 1760 1750

1650

(1760)

1760

1760

1760

Abmessungen

Gesamtlänge/ m 7,8 7,8 7,8 7,8 6,45 7,8 7,8 7,8 8,9
Transporthöhe/ m 3,25

3,25

3,25

3,25

2,92

3,25

3,3

3,3

3,25

Gewicht/ kg 4020 4020 4240 4240 4625 4050 4200 4105 5085
Standardbereifung vorne 16.9-24 16.9-24 18.4-26 18.4-26 16.9-24 18.4-26 18.4-26 18.4-26 18.4-26

Standardbereifung hinten

7.50-16 7.50-16 10.5-18 10.5-18 7.50-16 10.5-18 10.5-18 10.5-18 10.5-18

Zusatzausstattung

Schwadablage serie serie serie serie serie serie serie serie serie
Scheinwerfer serie serie serie serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie serie serie serie

John Deere 940, 945, 952, 950, 955 technische Daten

John Deere 952 Mähdrescher
John Deere 952
Modell 940 945 945 952 950 955 955
Baujahr 1972-75 1975-77 1977-79 1977-83 1972-75 1975-77 1977-83
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

4239

DZ01

4239

TZ01

4239

TZ01

4239

TZ01

6329

DZ07

6329

DZ02

6329

DZ02

Hubraum/ cm³ 3920 3920 3920 3920 5390 5390 5390
Zylinder/Turbo/Interc. 4 4/T 4/T 4/T 6 6 6
Leistung  Kw/PS  55/75

63/85

(55/75)

63/85

(55/75)

63/85 74/100 77/105 77/105
Kraftstofftank/ l 105 175 175 175 175 175 175
Antrieb
Fahrantrieb Mech. Mech. Mech. Mech. Mech. Mech. Mech.
Fahrstufen 3 3 3 3 3 3 3 (4)
Geschwindigkeit Km/h 1,0-19,2 1,1-19,1 1,1-19,1 1,9-20,0 1,0-20,0 1,0-20,0 1,0-20,0
Lenkung Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Schneidwerk Getreide
Schnittbreiten/ m 3,05 3,05 3,05/3,65

3,05/3,65

3,05/3,65 3,0/3,75

3,05/3,75/

4,35

Haspelausrichtung

Mech.

Mech. Mech.

Mech.

Mech. Mech.

Mech.

Haspelgeschwindigkeit

(u/min)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Schnellkupplersystem

serie

serie

serie

serie

serie

serie

serie

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61 61
Dreschtrommelbreite/ m 0,78 0,78 0,78 1,04 1,04 1,04 1,04

Anzahl der Schlagleisten

8

8

8

8

8

8

8

Trommeldrehzahl

(u/min)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

Anzahl der Korbleisten

14

14

14

14

14

14

14

Korbfläche/ m²

0,62

0,62

0,62

0,62

0,62

0,62

0,62

Umschlingung/ °

104

104

104

104

104

104

104

Restkornabscheidung (QuerschüttlerSystem)
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 3 3 3 4 4 4 4

Schüttlerfläche/ m²

2,14 2,85 2,85 3,77 3,52 3,77 3,77
Länge der Schüttler/ m 2,74 3,65 3,65 3,65 3,41 3,65 3,65
Reinigung
oberes Sieb/ m² 1,41 1,41 1,41 1,65 1,65 1,65 1,65
unteres Sieb/ m² 1,08 1,08 1,08 1,2 1,2 1,2 1,2
Siebfläche gesamt/ m² 2,49 2,49 2,49 3,07 2,47 3,07 3,07

Gebläsedrehzahl

(u/min)

stufenlos

325-1000

stufenlos

325-1000

stufenlos

325-1000

stufenlos

325-1000

stufenlos

325-1000

stufenlos

325-1000

stufenlos

325-1000

Kornbergung
Korntankinhalt/l 2110 2110 2110 2710 2710

(2710)

3100

(2710)

3100

Entladeleistung (l/s) 42 42 42 42 42

42

42

Abmessungen

Gesamtlänge/ m 7,88 9,2 9,2 9,06 7,9 9,06 9,06
Transporthöhe/ m 3,57

3,57

3,57

3,57

3,57

3,57

3,57

Gewicht/ kg 5046 4200 4970 5340 5990 5450 6280
Standardbereifung vorne 18.4-26 18.4-26 18.4-26 18.4-26 18.4-30 18.4-30 18.4-30

Standardbereifung hinten

10.5-18 10.5-18 10.5-18 10.5-18 10.5-18 10.5-18 10.5-18

Zusatzausstattung

Schwadablage serie serie serie serie serie serie serie
Scheinwerfer serie serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie serie
Fahrerkabine optional optional optional optional optional optional optional
Heizung und Klimaanlage optional optional optional optional optional optional optional
Reisernte Ausrüstung optional optional optional optional optional optional optional
Maisvorsatz  3-Reihig 3-Reihig 3-Reihig 3-Reihig 3-Reihig 3/4-Reihig 3/4-Reihig
Strohhäcksler optional optional optional optional optional optional optional

John Deere 960, 965, 970, 975, 985 (Hydro/4) technische Daten

John Deere 985 Mähdrescher
John Deere 985
Modell 960 965 965 970 975 975 985

985

Hydro/4

Baujahr 1972-75 1975-77 1977-81 1972-75 1975-77 1977-81 1978-82 1978-82
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

6329

DZ02

6359

TZ03

6539

TZ01

6329

TZ01

6359

TZ02

6539

TZ02

6466

TZ01

6466

AZ01

Alternativmotor

6359

DZ01

-

-

6359

TZ01

-

-

-

-

Hubraum/ cm³ 5390 5883 5883 5390 5883 5883 7640 7640
Zylinder/Turbo/Interc. 6 6/T 6/T 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS

77/105

(81/111)

92/125 92/125

98/132

(99/135)

110/150 110/150 125/170 143/195
Kraftstofftank/ l 175 300 300 175 300 300 300 300
Antrieb
Fahrantrieb Mech. Mech. Mech. Mech. Mech.

Mech.

(Hydr.)

Mech. Hydrost.
Fahrstufen 3 (4) 3 (4) 3 (4) 3 (4) 3 (4) 3 (4) 4 4
Geschwindigkeit Km/h 1,0-19,2 1,2-20,0 1,2-20,0 1,0-20,0 1,1-19,7

1,1-19,7

(0-19,9)

1,1-20,0 0-19,9
Schneidwerk Getreide
Schnittbreiten/ m

3,05/3,65/

4,85

3,05/3,65/

4,85

3,05/4,25/

4,85

3,05/4,25/

5,5

3,05/4,25/

5,5

3,65/4,25/

5,5

4,85/5,5 4,85/5,5

Haspelausrichtung

Mech.

Mech.

(Hydr.)

Mech.

(Hydr.)

Mech.

(Hydr.)

Mech.

(Hydr.)

Mech.

(Hydr.)

Mech.

(Hydr.)

Mech.

(Hydr.)

Haspelgeschwindigkeit

(u/min)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,04 1,04 1,3 1,3 1,3 1,56 1,56

Trommelgeschwindigkeit

(u/min)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

stufenlos

(470-1100)

Restkornabscheidung (QuerschüttlerSystem)
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 5 5 5 6 6
Schüttlerfläche/ m² 3,77 3,77 3,77 4,7 4,72 4,72 5,66 5,66
Länge der Schüttler/ m 3,65 3,65 3,65 3,63 3,65 3,65 3,65 3,65
Reinigung
oberes Sieb/ m² 1,65 1,93 1,93 2,1 2,45 2,45 2,82 2,82
unteres Sieb/ m² 1,2 1,48 1,48 1,53 1,88 1,88 2,18 2,18
Siebfläche gesamt/ m² 3,07 3,63 3,63 3,9 4,6 4,6 5,32 5,32

Gebläsedrehzahl

u/min

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Einstellbar

(340-1000)

Kornbergung
Korntankinhalt/l

2710

(3100)

3900 3900

2860

(3350)

4200 4200 4200

4200

Entladerohr schwenkbar

Hydr.

Hydr. Hydr.

Hydr.

Hydr. Hydr. Hydr.

Hydr.

Entladeleistung (l/s)

54

54 54

54

54 54 54

54

Abmessungen

Gesamtlänge/ m 7,9 9,06 9,06 7,96 9,06 9,06 8,92 8,92

Transporthöhe/ m

ohne Kabine

3,15

3,69

3,69

3,25

3,69

3,69

-

-

Transporthöhe/m

mit Kabine

-

3,93

3,93

-

3,93

3,9,

3,96

3,96

Gewicht/ kg 6300 6400 7300 6780 6850 7760 9320 9320
Standardbereifung vorne 18.4-30 23.1-26 23.1-26 18.4-30 28.1-26 28.1-26 23.1-26 23.1-26

Standardbereifung hinten

10.5-18 12.5/80-18 12.5/80-18 10.5-18 12.5/80-18 12.5/80-18 12.5/80-18 12.5/80-18

Zusatzausstattung

Strohhäcksler optional optional optional optional optional optional optional optional
Schwadablage serie serie serie serie serie serie serie serie
Scheinwerfer serie serie serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie serie serie
Fahrerkabine - optional optional - optional optional serie serie
Klimaanlage + Heizung - optional optional - optional optional optional optional
Ausrüstung Reisernte optional optional optional optional optional optional optional optional
Maisvorsatz 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig

John Deere 1032, 1042, 1052, 1055 technische Daten

John Deere 1042 Mähdrescher
John Deere 1042
Modell 1032 1042 1052 1055 1055
Baujahr 1983-89 1983-89 1985-89 1983-85 1985-89
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere
Motortyp

4239

DZ03

4239

DZ03

4239

TZ01

6539

DZ03

6539

DZ03

Hubraum/ cm³ 3920 3920 3920 5883 5883
Zylinder/Turbo/Interc. 4 4 4/T 6 6
Leistung  Kw/PS  48/65 55/75 63/85 77/105 77/105
Kraftstofftank/ l 110 110 175 175 175
Antrieb
Fahrantrieb Mech. Mech. Mech. Mech. Mech.
Fahrstufen 3 3 3 3 3
Geschwindigkeit Km/h 1,2-20,0 1,2-20,0 1,2-20,0 1,2-20,0 1,2-20,0
Schneidwerk Getreide
Schnittbreiten/ m 2,65/3,05 2,65/3,05 3,05/3,65

3,05/3,65/

4,25

3,05/3,65/

4,25

Haspelausrichtung

Mech.

Mech. Mech.

Mech.

Mech.

Haspelgeschwindigkeit

(u/min)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Mech.

(13-55)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,04 1,04 1,04 1,04

Trommelgeschwindigkeit

(u/min)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 4
Schüttlerfläche/ m² 3,06 3,06 3,77 3,77 3,77
Länge der Schüttler/ m 2,94 2,94 3,65 3,65 3,65
Reinigung
oberes Sieb/ m² 1,32 1,32 1,65 1,65 1,65
unteres Sieb/ m² 0,98 0,98 1,2 1,2 1,2
Siebfläche gesamt/ m² 2,52 2,52 3,07 3,07 3,07
Kornbergung
Korntankinhalt/l 2100 2100 3000 3000 3500

Abmessungen

Gesamtlänge/ m 7,35 7,35 8,65 9,0 9,0

Transporthöhe/ m

ohne Kabine

3,02

3,02

3,42

3,42

3,42

Gewicht/ kg 4440 4600 5400 6400 6400
Standardbereifung vorne 18.4-26 18.4-26 18.4-30 23.1-26 23.1-26

Standardbereifung hinten

10.5-18 10.5-18 10.5-18 12.5/80-18 12.5/80-18

Zusatzausstattung

Schwadablage serie serie serie serie serie
Scheinwerfer serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie
Kabine mit Heizung optional optional serie serie serie

John Deere 1065, 1072, 1075, 1085 (Hydro/4) technische Daten

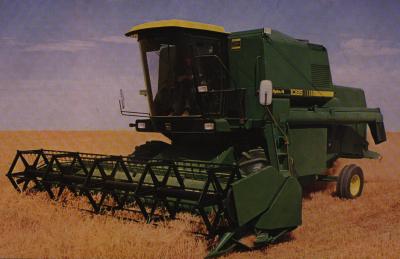

John Deere 1085 Mähdrescher SG2
John Deere 1085
Modell 1065 1072 1075

1075

Hydro/4

1085

1085

Hydro/4

Baujahr 1981-89 1985-89 1981-89 1981-89 1981-88 1981-88
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

6359

TZ03

6359

TZ03

6359

TZ02

6359

TZ02

6466

TZ01

6466

AZ01

Hubraum/ cm³ 5883 5883 5883 5883 7640 7640
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS  92/125 92/125 110/150 110/150 125/170 143/195
Kraftstofftank/ l 300 300 300 300 300 300
Antrieb
Fahrantrieb Mech. Mech. Mech. Hydrost. Mech. Hydrost.
Fahrstufen 4 4 4 4 4 4
Geschwindigkeit Km/h 1,1-20,0 1,1-20,0 1,1-20,0 0-20,0 1,1-20,0



0-20,0
Schneidwerk Getreide
Schnittbreiten/ m

3,65/4,25/

4,85

3,65/4,25/

5,5

3,65/4,25/

5,5

3,05/4,25/

5,5

4,25/4,85/

5,5

4,25/4,85/

5,5

Haspelausrichtung

horizontal

Hydr.

Hydr. Hydr.

Hydr.

Hydr. Hydr.

Haspelgeschwindigkeit

(u/min)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,3 1,3 1,3 1,56 1,56

Trommelgeschwindigkeit

(u/min)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Einstellbar

(500-1100)

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 5 5 5 6 6
Schüttlerfläche/ m² 3,8 4,72 4,72 4,72 5,66 5,66
Länge der Schüttler/ m 3,65 3,65 3,65 3,63 3,65 3,65
Reinigung
oberes Sieb/ m² 1,93 2,45 2,45 2,45 2,82 2,82
unteres Sieb/ m² 1,48 1,88 1,88 1,88 2,18 2,18
Siebfläche gesamt/ m² 3,63 4,6 4,6 4,6 5,32 5,32
Kornbergung
Korntankinhalt/l 4300 4800

4200

(4800)

6000 4800 6000

Abmessungen

Gesamtlänge/ m 9,06 9,06 9,06 9,06 9,06 9,06

Transporthöhe/ m

ohne Kabine

3,69

3,8

3,8

3,8

-

-

Transporthöhe/m

mit Kabine

-

3,8

3,8

3,8

3,96

3,96

Gewicht/ kg

ohne Kabine

6550 7800 7820 8005 - -

Gewicht/ kg

mit Kabine

- 8070 8090 8275 9500 9500
Standardbereifung vorne 23.1-26 18.4-30 23.1-26 23.1-26 23.1-26 23.1-26

Standardbereifung hinten

12.5/80-18 12.5/80-18 12.5/80-18 12.5/80-18 12.5/80-18 12.5/80-18

Zusatzausstattung

Schwadablage serie serie serie serie serie serie
Scheinwerfer serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie
Kabine mit Heizung - optional optional optional serie serie

John Deere 1133, 1144, 1155, 1155-6, 1157, 1158 technische Daten

John Deere 1144 Mähdrescher
John Deere 1144
Modell 1133 1144 1155

1155-6

1157 1158
Baujahr 1981-89 1985-89 1981-89 1981-89 1981-88 1981-88
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

4239

DZ03

4239

DZ05

4239

TZ04

6539

DZ03

6539

DZ03

6539

TZ03

Hubraum/ cm³ 3920 3920 3920 5883 5883 5883
Zylinder/Turbo/Interc. 4 4 4/T 6 6 6/T
Leistung  Kw/PS  48/65 55/75 63/85 77/105 77/105 85/115
Kraftstofftank/ l 110 110 175 175 175 175
Antrieb
Fahrantrieb

Variator-

scheiben

Variator-

scheiben

Variator-

scheiben

Variator-

scheiben

Variator-

scheiben

Variator-

scheiben

Fahrstufen 3 3 4 4 4 4
Geschwindigkeit Km/h 1,1-20,0 1,1-20,0 1,1-20,0 1,1-20,0 1,1-20,0 1,1-20,0
Hinterachse starr starr starr starr starr starr
Schneidwerk Getreide (Serie 800)
Schnittbreiten/ m 2,65/3,05 2,65/3,05

3,05/3,65/

4,25

3,05/3,65/

4,25/4,85

3,05/3,65/

4,25/4,85

3,05/3,65/

4,25/4,85

Haspelausrichtung

horizontal/vertikal

Mech.

Mech. Hydraulisch

Hydraulisch

Hydraulisch Hydraulisch

Haspelgeschwindigkeit

(u/min)

Mech.

(13-55)

Mech.

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,04 1,04 1,04 1,04 1,04
Anzahl der Schlagleisten 8 8 8 8 8 8

Trommeldrehzahl

(u/min)

Mechanisch

(470-1160)

Mechanisch

(470-1160)

Mechanisch

(470-1160)

Mechanisch

(470-1160)

Mechanisch

(470-1160)

Mechanisch

(470-1160)

Antriebsart

Variator/

Ketten

Variator/

Ketten

Variator/

Ketten

Variator/

Ketten

Variator/

Ketten

Variator/

Ketten

Dreschkorbfläche/ m²

0,61

0,61

0,61

0,61

0,61

0,61

Anzahl Dreschkorbleisten

14

14

14

14

14

14

Dreschkorbverstellung

Einhebel

Einhebel

Einhebel

Einhebel

Einhebel

Einhebel

Wendetrommel

serie

serie

serie

serie

serie

serie

Wendetrommel

(u/min)

850

850

850

850

850

850

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 4 4 4
Anzahl Fallstufen 4 4 4 4 4 4
Schüttlerfläche/ m² 3,06 3,06 3,9 3,9 3,9 3,9
Länge der Schüttler/ m 2,94 2,94 3,75 3,75 3,75 3,75
Reinigung
Kurzstrohsieb/ m² 1,32 1,32 1,65 1,65 1,65 1,65
unteres Sieb/ m² 0,98 0,98 1,2 1,2 1,2 1,2
Siebfläche gesamt/ m² 2,52 2,52 3,07 3,07 3,07 3,07
Verstellbare Lamellensiebe

serie,

gegenläufig

serie,

gegenläufig

serie,

gegenläufig

serie,

gegenläufig

serie,

gegenläufig

serie,

gegenläufig

Gebläsedrehzahlverst.

(u/min)

Mechanisch

(340-1060)

Mechanisch

(340-1060)

Mechanisch

(340-1060)

Mechanisch

(340-1060)

Mechanisch

(340-1060)

Mechanisch

(340-1060)

Hangausgleichssystem

serie

serie

serie

serie

serie

serie

Kornbergung
Korntankinhalt/l 2100 2100 3000 3000 3500 3500
Entladehöhe/ m 2,9 2,9 3,22 3,22 3,22 3,22
Steuerung Abtankrohr Mechanisch Mechanisch Mechanisch Elektrisch Elektrisch Elektrisch
Entleerleistung (l/s) 43 43 43 43 43 43

Abmessungen

Gesamtlänge/ m 7,72 7,72 8,8 8,8 8,8 8,8

Transporthöhe/ m

ohne Kabine

3,41

3,41

-

-

-

-

Transporthöhe/m

mit Kabine

3,79

3,79

3,79

3,79

3,79

3,79

Gewicht/ kg

ohne Kabine

5180 5300 - - - -

Gewicht/ kg

mit Kabine

5730 5850 5850 5850 5850 5850
Standardbereifung vorne 16.9R26 18.4-30 18.4-30 18.4-30 18.4-30 18.4-30

Standardbereifung hinten

7.5-16 7.5-16 7.5-16 7.5-16 7.5-16 7.5-16

Zusatzausstattung

Maispflücker (Typ 483) 4-Reihig 4-Reihig 4-Reihig 4-Reihig 4-Reihig 4-Reihig
Scheinwerfer serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie
SG-2 Kabine mit Heizung serie serie serie serie serie serie
Klimaanlage - - - optional optional optional
Strohhäcksler optional optional optional optional optional optional
Schneidwerkswagen optional optional optional optional optional optional

John Deere 1166, 1177, 1188 (Hydro/4) technische Daten

John Deere 1157 Mähdrescher
John Deere 1157
Modell 1166 1174 1177

1177

Hydro/4

1188

Hydro/4

Baujahr 1989-90 1989-90 1989-90 1989-90 1988-90
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere
Motortyp

6359

TZ03

6359

TZ03

6359

TZ03

6359

TZ03

6466

AZ02

Hubraum/ cm³ 5883 5883 5883

5883

(7640)

7640
Zylinder/Turbo/Interc. 6/T 6/T 6/T

6/T

(6/T/I)

6/T/I
Leistung  Kw/PS  92/125 92/125 110/150

110/150

(132/180)

132/180

(147/200)

Kraftstofftank/ l 300 300 300 300 300
Antrieb
Fahrantrieb

Mech.

Variator

Mech.

Variator

Mech.

Variator

Hydrost. Hydrost.
Fahrstufen 4   4 4 4
Geschwindigkeit Km/h 1,1-20,0 1,1-20,0 1,1-20,0 0-20,0 0-20,0
Lenkung Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Schneidwerk Getreide (Serie 800)
Schnittbreiten/ m

3,05/3,65/

4,25/4,85

3,65/4,25/

4,85/5,5

3,65/4,25/

4,85/5,5

3,65/4,25/

4,85/5,5

4,25/4,85/

5,5/6,1

Schnitthöhe/ mm

0-1480

(0-1540)

0-1480

(0-1540)

0-1480

(0-1540)

0-1480

(0-1540)

0-1480

(0-1540)

Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

Hydr. Hydr. Hydr. Hydr. Hydr.

Haspelgeschwindigkeit

(u/min)

E. Hydr.

(14-30)

E. Hydr.

(14-30)

E. Hydr.

(14-30)

E. Hydr.

(14-30)

E. Hydr.

(14-30)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1.3 1,3 1,3 1,56
Umschlingungswinkel/° 112 112 112 112 112
Anzahl Schlagleisten 8 8 8 8 8

Trommelgeschwindigkeit

(u/min)

Mech.

(470-1160)

Mech.

(470-1160)

Hydr.

(470-1160)

Hydr.

(470-1160)

Hydr.

(470-1160)

Anzahl Dreschkorbleisten

14

14

14

14

14

Dreschkorbfläche/ m²

0.61

0,77

0,77

0,77

0,92

Dreschkorbverstellung

Einhebel

Einhebel

Einhebel

Einhebel

Einhebel

Wendetrommel u/min

850

850

850

850

850

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 5 5 5 6
Anzahl der Schüttlerstufen 4 5 (4) 5 5 6
Schüttlerfläche/ m² 3,9 4,85 4,85 4,85 5,85
Länge der Schüttler/ m 3,75 3,75 3,75 3,75 3,75
Abscheidefläche gesamt/m²  5,2 6,43 6,43 6,43 7,75
Querschüttler serie optional serie serie serie
Reinigung
Kurzstroh-Sieb/ m² 1,8 2,31 2,31 2,31 2,75
Körner-Sieb/ m² 1,48 1,87 1,87 1,87 2,18
Siebfläche gesamt/ m² 3,5 4,45 4,45 4,45 5,25
Siebkastenbewegung gegenläufig gegenläufig gegenläufig gegenläufig gegenläufig
Gebläse Spiralgebläse Spiralgebläse Spiralgebläse Spiralgebläse Spiralgebläse
Gebläsedrehzahl (u/min) 450-1200 450-1200 450-1200 450-1200 450-1200
Gebläseverstellung Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Überkehr zur Trommel serie serie serie serie serie
Hangausgleichsystem serie serie serie serie serie
Kornbergung
Korntankinhalt/l 4400 4800

4800

(6000)

4800

(6000)

6000
Entladerohr Schwenkbar Hydr. Hydr. Hydr. Hydr. Hydr.
Entladeleistung (l/s) 50 50 50 50 50
Entladehöhe/ m

3,6

(4,18)

3,6

(4,18)

3,6

(4,18)

3,6

(4,18)

3,6

(4,18)

Abmessungen

Gesamtlänge/ m 7,4 7,4 7,4 7,4 7,4

Transporthöhe/ m

Ohne Korntankaufsatz

3,82 3,82

3,82

3,82

3,82

Transporthöhe/ m

Mit Korntankaufsatz

- -

4,0

4,0

4,0

Gewicht/ kg

(ohne Schneidwerk)

7750 8050 8700 8700 9500
Standardbereifung vorne 18.4-30 18.4-30 18.4-30 18.4-30 23.1-26

Standardbereifung hinten

10.5/80-18 10.5/80-18 10.5/80-18 10.5/80-18 12.5/80-18

Zusatzausstattung

Scheinwerfer serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie
SG-2 Kabine mit Heizung serie serie serie serie serie
Schneidwerk Schnellkupplung serie serie serie serie serie
Maispflücker  4/5-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig 4/5/6-Reihig
Strohhäcksler serie serie serie serie serie
Schnitthöhenautomatik - - optional optional optional
Überkehrüberwachung serie serie serie serie serie
Kornprobeentnahme serie serie serie serie serie

John Deere 1166, 1174, 1177, 1188 (S II) technische Daten

John Deere 1188 S II Mähdrescher
John Deere 1188 S II
Modell 1166 S II

1166 S II

Hydr/4

1174 S II

1177 S II

1177 S II

Hydro/4

1188 S II

Hydro/4

Baujahr 1990-94 1990-94 1990-92 1990-92 1990-92 1990-92
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

6539

TZ03

6539

TZ02

6539

TZ03

6539

AZ02

6466

AZ04

6466

AZ04

Hubraum/ cm³ 5883 5883 5883 5883 7640 7640
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS  92/125 110/150 92/125 117/160 140/190 154/210
Kraftstofftank/ l 300 300 300 400 400 400
Antrieb
Fahrantrieb Mech. Hydrost. Mech. Mech. Hydrost. Hydrost.
Fahrstufen 4 4 4 4 4 4
Geschwindigkeit Km/h 1,5-25,0 0-25,0 1,5-25,0 1,5-25,0 0-25,0 0-25,0
Schneidwerk Getreide
Schnittbreiten/ m

3,05/4,25/

4,85

3,05/4,25/

4,85

3,65/4,25/

5,5

3,65/4,25/

5,5

3,65/4,25/

5,5

4,25/5,5/

6,1

Haspelausrichtung

horizontal

E. Hydr.

E. Hydr. E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Haspelgeschwindigkeit

(u/min)



Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Elektrisch

(13-55)

Dreschsystem
Dreschtrommel Ø/cm 61 61 61 61 61 61
Dreschtrommelbreite/ m 1,04 1,04 1,3 1,3 1,3 1,56

Trommelgeschwindigkeit

(u/min)

Elektrisch

(500-1100)

Elektrisch

(500-1100)

Elektrisch

(500-1100)

Elektrisch

(500-1100)

Elektrisch

(500-1100)

Elektrisch

(500-1100)

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 5 5 5 6
Schüttlerfläche/ m² 3,9 3,9 4,85 4,85 4,85 5,85
Länge der Schüttler/ m 3,75 3,75 3,75 3,75 3,75 3,75
Reinigung
oberes Sieb/ m² 1,8 1,8 2,28 2,28 2,28 2,75
unteres Sieb/ m² 1,48 1,48 1,87 1,87 1,87 2,18
Siebfläche gesamt/ m² 3,5 3,5 4,45 4,45 4,45 5,25
Kornbergung
Korntankinhalt/l 4400 4400 4800 6000 6000 6000
Entladehöhe/ m 3,6 3,6 4,18 4,18 4,18 4,18

Abmessungen

Gesamtlänge/ m 9,08 9,08 9,08 9,08 9,08 9,08

Transporthöhe/ m

3,83

3,83

3,82

4,05

4,05

4,13

Gewicht/ kg

7750 7750 8050 8700 8700 9500
Standardbereifung vorne 23.1-26 23.1-26 23.1-26 28.1-26 28.1-26 30.5-32

Standardbereifung hinten

12,5/80-18 12,5/80-18 12,5/80-18 14.5-20 14.5-20 14.9-24

Zusatzausstattung

Scheinwerfer serie serie serie serie serie serie
Blinkleuchten und Standlicht serie serie serie serie serie serie
Kabine mit Heizung serie serie serie serie serie serie

John Deere 1170 technische Daten

John Deere 1170 Mähdrescher
John Deere 1170
Modell 1170
Baujahr 1997-01
Motor
Motorhersteller John Deere
Motortyp 6068 TC Q50
Hubraum/ cm³ 6788
Zylinder/Turbo/Interc. 6/T
Leistung  Kw/PS  125/170
Kraftstofftank/ l 400
Antrieb
Fahrantrieb Hydrost.
Fahrstufen 3
Geschwindigkeit Km/h 0-25,0
Schneidwerk Getreide (312, 314, 316, 319)
Schnittbreiten/ m 3,5/4,25/4,85/5,6

Haspelausrichtung

horizontal

E. Hydr.

Haspelgeschwindigkeit

(u/min)

Elektrisch

(0-60)

Dreschsystem
Dreschtrommel Ø/cm 61
Dreschtrommelbreite/ m 1,3
Umschlingungswinkel/° 112
Anzahl der Schlagleisten 8

Trommelgeschwindigkeit

(u/min)

Elektrisch

(150-1100)

Anzahl der Korbleisten

14

Länge des Dreschkorbs/m

0.59

Fläche des Dreschkorbs/m²

0,77

Restkornabscheidung
Art der Abscheidung Schüttler
Anzahl Schüttler 5
Schüttlerfläche/ m² 4,83
Länge der Schüttler/ m 3,75
Reinigung
oberes Sieb/ m² 2,28
unteres Sieb/ m² 1,87
Siebfläche gesamt/ m² 4,6
Ausführung der Siebe gegenläufig
Hangnivellierung serie
Kornbergung
Korntankinhalt/l 6000
Entladehöhe/ m 4,18

Abmessungen

Gesamtlänge/ m 9,08

Transporthöhe/ m

3,82

Gewicht/ kg

9300
Standardbereifung vorne 23.1R30

Standardbereifung hinten

12.5/80-18

Zusatzausstattung

Scheinwerfer serie
Blinkleuchten und Standlicht serie
Kabine mit Heizung serie
Klimaanlage serie

John Deere Z2054, Z2056, Z2058, Z2064, Z2066 technische Daten

John Deere Z 2066 Hydro/4 Mähdrescher
John Deere Z 2066 Hydro/4



Modell

Z 2054

Hydro

Z 2056

Hydro

Z 2058

Hydro

Z 2064

Hydro

Z 2066

Hydro

Baujahr 1992-97 1992-97 1992-97 1992-97 1992-97
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere
Motortyp 6068 H 6076 A 6076 A 6076 A 6076 H
Hubraum/ cm³ 6788 7640 7640 7640 7640
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS  (ECE24) 132/180 151/205 169/230

169/230

(184/250)

199/270
Kraftstofftank/ l 350 450 450

450

(550)

550
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional optional
Fahrwerk-Hangausgleich  optional optional optional optional optional
Schneidwerk Getreide (Serie 800)
Schnittbreiten/ m

4,25/4,85/

5,5

4,25/4,85/

5,5

4,25/4,85/

6,1

4,25/5,5/

7,6

4,25/6,1/

7,6

Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Haspelgeschwindigkeit

2-Stufig (u/min)

22-50

(14-30

22-50

(14-30

22-50

(14-30

22-50

(14-30

22-50

(14-30

Schrägförderer stufenloser

Drehzahlbereich (u/min)

490-784

490-784

490-784

490-784

490-784

Dreschsystem
Haupttrommel Ø/cm 66 66 66 66 66
Haupttrommelbreite/ m 1,4 1,4 1,4 1,67 1,67
Anzahl Schlagleisten 10 10 10 10 10

Standarddrehzahlbereich

Haupttrommel (u/min)

470-960 470-960 470-960 470-960 470-960

Optionaler Drehzahlbereich

Haupttrommel (u/min)

240-980 240-980 240-980 240-980 240-980

Standarddrehzahlbereich

Zusatztrommel (u/min)

850 850 850 850 850

Zusatztrommel Ø/cm

45

45 45 45 45

Dreschkorbverstellung

Elektrisch

Elektrisch Elektrisch Elektrisch Elektrisch

Umschlingungswinkel/ °

121

121 121 121 121
Fläche des Dreschkorbs/ m²

0,9

0,9 0,9 1,08 1,08
Restkornabscheidung  (QuerschüttlerSystem)
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6

Schüttlerfläche/ m²

+Querschüttler

6,4

8,13

6,4

8,13

6,4

8,13

7,67

9,74

7,67

9,74

Länge der Schüttler/ m 4,6 4,6 4,6 4,6 4,6
Reinigung
oberes Sieb/ m² 2,76 2,76 2,76 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,08 2,51 2,51
Siebfläche gesamt/ m² 4,84 4,84 4,84 5,83 5,83
Ausführung der Siebe gegenläufig gegenläufig gegenläufig gegenläufig gegenläufig
Bauart des Gebläses 4 Rotoren 4 Rotoren 4 Rotoren 4 Rotoren 4 Rotoren

Drehzahlbereich Gebläse

(u/min)

500-1600 500-1600 500-1600 500-1600 500-1600
Hangnivellierung serie serie serie serie serie
Kornbergung
Korntankinhalt/l 6000 6500 7000 7000

7500

(7000)

Schwenkbereich des Rohrs/° 110 110 110 110 110
Entladehöhe/ m 3,2 3,2 3,2 3,2 3,2
Entleerleistung (l/s) 72 72 72 72 72

Abmessungen

Gesamtlänge/ m 8,46 8,46 8,46 8,46 8,46

Transporthöhe/ m

3,68

3,75 3,94 3,94 4,0

Gewicht ohne Schneidwerk

10385 10783 11081 11760 119970
Standardbereifung vorne 20.8-34 20.8-34 20.8-34 23.1-34 23.1-34

Standardbereifung hinten

12.5/80-18 14.5/75-20 14.5/75-20 14.5/75-20 14.9-24

Zusatzausstattung

Tech-Center Kabine

mit Heizung

serie serie serie serie serie

Infoboard für wichtige

Funktionen

serie serie serie serie serie

Klimaanlage

optional optional optional optional optional

Maisvorsatz Serie 80

Anzahl Reihen

4/5/6/8 4/5/6/8 4/5/6/8 4/5/6/8 4/5/6/8

Spreuverteiler

serie serie serie serie serie

John Deere 2254, 2256, 2258, 2264, 2266, 2266E technische Daten

John Deere 2266
John Deere 2266



Modell 2254 2256 2258 2264 2266 2266E
Baujahr 1997-01 1997-01 1997-01 1997-01 1997-01 1997-01
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp 6068 H 6081 H 6081 H 6081 H 6081 H 6081 H
Hubraum/ cm³ 6788 8134 8134 8134 8134 8134
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T 6/T

Leistung  Kw/PS

ECE R24

132/180

154/210

(163/221)

173/235

(184/250)

184/250

(196/267)

199/270

(204/278)

243/330
Kraftstofftank/ l 450 450 450 450 550 550
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional optional optional
Fahrwerk-Hangausgleich  optional optional optional optional optional optional
Schneidwerk Getreide (Serie 800)
Schnittbreiten/ m 4,25-5,5 4,25-5,5 4,85-6,1 5,5-7,6 5,5-7,6

5,5-7,6

Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

1050

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Haspelgeschwindigkeit

2-Stufig (u/min)

22-50

(14-30

22-50

(14-30

22-50

(14-30

22-50

(14-30

22-50

(14-30

22-50

(14-30

Schrägförderer stufenloser

Drehzahlbereich (u/min)

490-770

490-770

490-770

490-770

490-770

490-770

Dreschsystem
Haupttrommel Ø/cm 66 66 66 66 66 66
Haupttrommelbreite/ m 1,4 1,4 1,4 1,67 1,67 1,67
Anzahl Schlagleisten 10 10 10 10 10 10

Standarddrehzahlbereich

Haupttrommel (u/min)

345-1040 345-1040 345-1040 345-1040 345-1040 345-1040

Optionaler Drehzahlbereich

Haupttrommel (u/min)

140-1040 140-1040 140-1040 140-1040 140-1040 140-1040

Standarddrehzahlbereich

Zusatztrommel (u/min)

850 850 850 850 850 850

Zusatztrommel Ø/cm

40

40 40 40 40 40

Dreschkorbverstellung

Elektrisch

Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch

Umschlingungswinkel/ °

121

121 121 121 121 121
Fläche des Dreschkorbs/ m²

0,9

0,9 0,9 1,08 1,08 1,08
Restkornabscheidung  (QuerschüttlerSystem)
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6

Schüttlerfläche/ m²

+Querschüttler

6,4

8,13

6,4

8,13

6,4

8,13

7,67

9,74

7,67

9,74

7,67

9,74

Länge der Schüttler/ m 4,6 4,6 4,6 4,6 4,6 4,6
Reinigung
oberes Sieb/ m² 2,76 2,76 2,76 3,32 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,08 2,51 2,51 2,51
Siebfläche gesamt/ m² 4,84 4,84 4,84 5,83 5,83 5,83
Ausführung der Siebe gegenläufig gegenläufig gegenläufig gegenläufig gegenläufig gegenläufig
Bauart des Gebläses 4 Turbinen 4 Turbinen 4 Turbinen 4 Turbinen 4 Turbinen 4 Turbinen

Drehzahlbereich Gebläse

(u/min)

630-1630 630-1630 630-1630 630-1630 630-1630 630-1630
Kornbergung
Korntankinhalt/l 6000 6500 7000 7000

7500

(7000)

7500

(7000)

Schwenkbereich des Rohrs/° 110 110 110 110 110 110
Entladehöhe/ m 4,21 4,21 4,21 4,21 4,47 4,47
Entleerleistung (l/s) 72 72 72 72 72 72

Abmessungen

Gesamtlänge/ m 8,63 8,63 8,63 8,63 8,63 8,63

Transporthöhe/ m

3,74

3,83 3,94 3,94 3,94 4,0

Gewicht ohne Schneidwerk

10800 11400 11750 11900 12200 14200
Standardbereifung vorne

20.8-34

(24.5-32)

20.8-34

(24.5-32)

20.8-34

(24.5-32)

23.1-34

(30.5-32)

23.1-34

(30.5-32)

23.1-34

(30.5-32)

Standardbereifung hinten

12.5/80-18

(16.5/85-24)

12.5/80-18

(16.5/85-24)

12.5/80-18

(16.5/85-24)

12.5/80-18

(16.5/85-24)

12.5/80-18

(16.5/85-24)

12.5/80-18

(16.5/85-24)

Zusatzausstattung

Tech-Center Kabine

mit Heizung

serie serie serie serie serie serie

Infoboard für wichtige

Funktionen

serie serie serie serie serie serie

Klimaanlage

optional optional optional optional optional optional

Maisvorsatz Serie 80

Anzahl Reihen

4/5/6/8 4/5/6/8 4/5/6/8 4/5/6/8 4/5/6/8 4/5/6/8

Spreuverteiler

serie serie serie serie serie serie

Feuchtigkeitsmessung

optional optional optional optional optional optional

John Deere 1450 CWS, 1550 CWS technische Daten

John Deere 1550 CWS
John Deere 1550 CWS



Modell

1450 CWS

1550 WTS

(1550 WTS)

Baujahr 2001-09 2001-09
Motor
Motorhersteller John Deere John Deere
Motortyp 6068 HZ 6068 HZ
Hubraum/ cm³ 6788 6788
Zylinder/Turbo/Interc. 6/T 6/T

Leistung  Kw/PS

(ECE R24)

132/180 166/225
Kraftstofftank/ l 470 470
Antrieb
Fahrantrieb Hydrost. Hydrost.
Fahrstufen 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0
Allradantrieb - optional
Fahrwerk-Hangausgleich  optional optional
Schneidwerk Getreide (Serie 300/ 600R)
Schnittbreiten/ m 4,3-6,7 4,3-6,7
Schnittfrequenz (Hübe/min)

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

Haspelgeschwindigkeit

2-Stufig (u/min)

22-50

(14-30

22-50

(14-30

Klappbare Halmteiler

serie

serie

HeaderTrak

Schneidwerksführung

serie

serie

Schrägförderer stufenloser

Drehzahlbereich (u/min)

490-770

490-770

Dreschsystem
Dreschtrommel Ø/cm 61 61
Trommelbreite/ m 1,3 1,56
Anzahl Schlagleisten 8 8

Drehzahlbereich (u/min)

380-1100 380-1100

Optionaler Drehzahlbereich

(u/min)

150-420,

400-1100

150-420,

400-1100

Trommelantrieb

Variator

PosiTorq

Variator

PosiTorq

Dreschkorbverstellung

Elektrisch

Elektrisch

Breite des Dreschkorbes/ m

Länge des Dreschkorbes/ m

0,6

1,3

0,6

1,56

Umschlingungswinkel/ °

112

112
Fläche des Dreschkorbs/ m²

0,77

0,93
Anzahl der Korbleisten

14

14
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 5 6
Anzahl der Stufen 5 5

Schüttlerfläche/ m²

4,83 5,79
Länge der Schüttler/ m 3,75 3,75
Reinigung
oberes Sieb/ m² 2,45 2,95
unteres Sieb/ m² 1,88 2,38
Siebfläche gesamt/ m² 4,6 5,6
Hangleistungssystem serie serie
Tonnengebläse serie serie

Drehzahlbereich Gebläse

(u/min)

550-1150 550-1150
Kornbergung
Korntankinhalt/l

6000

(6800)

6800
Schwenkbereich des Rohrs/° 110 110
Entladehöhe/ m 4,26 4,26

Abmessungen

Gesamtlänge/ m 8,63 8,63

Transporthöhe/ m

3,74

3,83

Gewicht ohne Schneidwerk

10500 11500
Standardbereifung vorne 23.1R30 23.1R30

Standardbereifung hinten

12.4-24 540/65R24

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie

Kabine mit

A-Holm Monitoren

serie serie

Infoboard für wichtige

Funktionen

serie serie

Klimaanlage

serie serie

Maisvorsatz Serie 80

Anzahl Reihen

4/5/6/8 4/5/6/8

Spreuverteiler

optional optional

Strohhäcksler

integriert integriert

Feuchtigkeitsmessung

optional optional

John Deere 1470 CWS, 1570 CWS

John Deere 1170 CWS
John Deere 1170 CWS



Modell

1470 CWS

1570 CWS
Baujahr 2009-12 2009-12
Motor
Motorhersteller John Deere John Deere
Motortyp 6068 H 6068 H
Hubraum/ cm³ 6788 6788
Zylinder/Turbo/Interc. 6/T/I 6/T/I

Leistung  Kw/PS

(ECE R24)

147/200

(151/205)

188/255

(193/262)

Kraftstofftank/ l 470 470
Antrieb
Fahrantrieb Hydrost. Hydrost.
Fahrstufen 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0
Allradantrieb optional optional
Fahrwerk-Hangausgleich  optional optional
Schneidwerk Getreide (Serie 300/ 600R)
Schnittbreiten/ m 4,3-6,7 4,3-6,7
Schnittfrequenz (Hübe/min)

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

Haspelgeschwindigkeit

2-Stufig (u/min)

22-50

(14-30

22-50

(14-30

Klappbare Halmteiler

serie

serie

HeaderTrak

Schneidwerksführung

serie

serie

Schrägförderer stufenloser

Drehzahlbereich (u/min)

490-770

490-770

Dreschsystem
Dreschtrommel Ø/cm 61 61
Trommelbreite/ m 1,3 1,56
Anzahl Schlagleisten 8 8

Drehzahlbereich (u/min)

380-1100 380-1100

Optionaler Drehzahlbereich

(u/min)

150-420,

400-1100

150-420,

400-1100

Trommelantrieb

Variator

PosiTorq

Variator

PosiTorq

Dreschkorbverstellung

Elektrisch

Elektrisch

Breite des Dreschkorbes/ m

Länge des Dreschkorbes/ m

0,6

1,3

0,6

1,56

Umschlingungswinkel/ °

112

112
Fläche des Dreschkorbs/ m²

0,77

0,93
Anzahl der Korbleisten

14

14
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 5 6
Anzahl der Stufen 5 5

Schüttlerfläche/ m²

4,83 5,79
Länge der Schüttler/ m 3,75 3,75
Reinigung
oberes Sieb/ m² 2,45 2,95
unteres Sieb/ m² 1,88 2,38
Siebfläche gesamt/ m² 4,6 5,6
Hangleistungssystem serie serie
Tonnengebläse serie serie

Drehzahlbereich Gebläse

(u/min)

550-1150 550-1150
Kornbergung
Korntankinhalt/l

6000

(6800)

6800
Schwenkbereich des Rohrs/° 110 110
Entladehöhe/ m 4,55 4,55

Abmessungen

Gesamtlänge/ m 8,63 8,63

Transporthöhe/ m

3,98

4,0

Gewicht ohne Schneidwerk

10500 11500
Standardbereifung vorne 800/65R32 800/65R32

Standardbereifung hinten

540/65R24 540/65R24

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie

Kabine mit

A-Holm Monitoren

serie serie

Infoboard für wichtige

Funktionen

serie serie

Klimaanlage

serie serie

Maisvorsatz Serie 80

Anzahl Reihen

4/5/6/8 4/5/6/8

Spreuverteiler

optional optional

Strohhäcksler

integriert integriert

Feuchtigkeitsmessung

optional optional

John Deere 9540, 9560, 9580, 9640, 9660 ,9680 (WTS) technische Daten

John Deere 9680 WTS
John Deere 9680 WTS



Modell

9540 WTS

9560 WTS 9580 WTS 9640 WTS 9660 WTS 9680 WTS
Baujahr 2001-04 2001-04 2001-04 2001-04 2001-04 2001-04
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

6068 HZ

006

6081HZ

008

6081HZ

009

6081HZ

009

6081HZ

010

6081HZ

011

Hubraum/ cm³ 6788 8134 8134 8134 8134 8134
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T 6/T

Leistung  Kw/PS

(ECE R24)

147/200 165/225

184/250

184/250

205/279

228/310

Kraftstofftank/ l 700 700 700 700 700 700
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,25-6,1 4,25-6,1 4,25-6,1 6,1-7,6 6,1-7,6 6,1-7,6
Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66 66 66
Trommelbreite/ m 1,4 1,4 1,4 1,67 1,67 1,67
Zusatztrommel Ø/cm 40 40 40 40 40 40

Dreschkorbverstellung

Elektrisch

Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6

Schüttlerfläche/ m²

6,4 6,4 6,4 7,67 7,67 7,67
Länge der Schüttler/ m 4,6 4,6 4,6 4,6 4,6 4,6
Reinigung
oberes Sieb/ m² 2,76 2,76 2,76 3,32 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,08 2,51 2,51 2,51
Siebfläche gesamt/ m² 4,84 4,84 4,84 5,83 5,83 5,83

Drehzahlbereich Gebläse

(u/min)

550-1150 550-1150 550-1150 550-1150 550-1150 550-1150
Kornbergung
Korntankinhalt/l 7500 7500 8000 8000 9000 11000
Schwenkbereich des Rohrs/° 110 110 110 110 110 110
Entladehöhe/ m k.a. k.a. k.a. k.a. k.a. k.a.

Abmessungen

Gesamtlänge/ m k.a. k.a. k.a. k.a. k.a. k.a.

Transporthöhe/ m

3,94

3,94 3,94 3,94 3,94 3,94

Gewicht ohne Schneidwerk

13400 13500 13500 k.a. k.a. k.a.
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32

Standardbereifung hinten

16.5/85-24 16.5/85-24 16.5/85-24 540/65R30 540/65R30 540/65R30

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie serie serie

Kabine mit

A-Holm Monitoren

serie serie serie serie serie serie

Infoboard für wichtige

Funktionen

serie serie serie serie serie serie

Klimaanlage

serie serie serie serie serie serie

Strohhäcksler

integriert integriert integriert integriert integriert integriert

John Deere 9540i, 9560i, 9580i, 9640i, 9660i, 9680i (WTS) technische Daten

John Deere 9680 WTSi
John Deere 9680 WTSi



Modell

9540i WTS

9560i WTS 9580i WTS 9640i WTS 9660i WTS 9680i WTS
Baujahr 2004-07 2004-07 2004-07 2004-07 2004-07 2004-07
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere John Deere
Motortyp

6068 HZ

060

6068HZ

470

6081HZ

017

6081HZ

017

6081HZ

018

6081HZ

019

Hubraum/ cm³ 6788 6788 8134 8134 8134 8134
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Leistung  Kw/PS

(ECE R24)

158/215 182/248

217/295

217/295

235/320

261/355

Kraftstofftank/ l 700 700 700 700 700 700
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3 3
Geschwindigkeit Km/h 0-28,0 0-28,0 0-28,0 0-28,0 0-28,0 0-28,0
Allradantrieb optional optional optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,3-6,1 4,3-6,1 4,3-6,1 6,1-7,6 6,1-7,6 6,1-9,15
Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66 66 66
Trommelbreite/ m 1,4 1,4 1,4 1,67 1,67 1,67
Zusatztrommel Ø/cm 40 40 40 40 40 40

Dreschkorbverstellung

Elektrisch

Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 5 6 6 6

Schüttlerfläche/ m²

6,4 6,4 6,4 7,67 7,67 7,67
Länge der Schüttler/ m 4,6 4,6 4,6 4,6 4,6 4,6
Reinigung
oberes Sieb/ m² 2,76 2,76 2,76 3,32 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,08 2,51 2,51 2,51
Siebfläche gesamt/ m² 4,84 4,84 4,84 5,83 5,83 5,83

Drehzahlbereich Gebläse

(u/min)

550-1150 550-1150 550-1150 550-1150 550-1150 550-1150
Kornbergung
Korntankinhalt/l 7500 7500 8000 8000 9000 11000
Schwenkbereich des Rohrs/° 110 110 110 110 110 110
Entladehöhe/ m 4,31 4,31 4,31 4,31 4,31 4,31

Abmessungen

Gesamtlänge/ m 8,95 8,95 8,95 8,95 8,95 8,95

Transporthöhe/ m

3,94

3,94 3,94 3,94 3,94 3,94

Gewicht ohne Schneidwerk

13400 13500 13900 14710 k.a. k.a.
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32

Standardbereifung hinten

540/65R30 540/65R30 540/65R30 540/65R30 540/65R30 540/65R30

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie serie serie

Kabine mit

A-Holm Monitoren

serie serie serie serie serie serie

Infoboard für wichtige

Funktionen

serie serie serie serie serie serie

Klimaanlage

serie serie serie serie serie serie

Strohhäcksler

integriert integriert integriert integriert integriert integriert

John Deere CTS, 9780 CTS, 9880 STS technische Daten

John Deere CTS
John Deere CTS



Modell CTS 9780 CTS 9780i CTS 9880 STS

9880i

STS

Baujahr 1997-01 2001-04 2004-07 2001-04 2004-07
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere
Motortyp 6081T

6081HZ

011

6081HZ

019

6125HZ

2004

6125HZ

2004

Hubraum/ cm³ 8134 8134 8134 12549 12549
Zylinder/Turbo/Interc. 6/T 6/T 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

(ECE R24)

192/260

227/305

228/310

261/355

347/465

347/465

Kraftstofftank/ l 530



700

700

945

945

(1145)

Antrieb

Fahrantrieb

Hydrostat Hydrostat Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3 3 3

Geschwindigkeit (Km/h)

0-25,0 0-25,0

0-25,0

0-25,0

0-25,0

Allradantrieb optional optional optional optional optional
Schneidwerk Getreide (900er Serie)
Schnittbreiten/ m 6,1/6,7/7,6 5,5-9,15 5,5-9,15 6,1-9,15 6,1-9,15
Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Haspeldrehzahlautomatik

serie

serie

serie

serie

serie

ContourMaster

Schneidwerksführung

serie

serie

serie

serie

serie

Dresch- und Abscheidebereich

Dreschtrommel  Ø/cm

66 66 66 - -

Trommelbreite/ m

1,4 1,4 1,4 - -
Anzahl der Rotoren 2 2 2 1 1
Rotorlänge/ m 3,4 k.a. k.a. k.a. k.a.
Rotor Ø/cm 50,2 75,0 75,0 75,0 75,0

Drehzahlbereich des

Rotors (u/min)

570/740 k.a.

k.a.

k.a.

k.a.

Dreschkorbfläche/ m² 0,81 k.a. k.a. k.a. k.a.

Abscheidefläche/ m²

2,0 k.a. k.a. k.a. k.a.

Zuführtrommel Ø/cm

4,18 k.a. k.a. k.a. k.a.

Wendetrommel Ø/cm

1,4 k.a. k.a. k.a. k.a.
Reinigungssystem
Anzahl der Zuführschnecken 6 6 6 4 4

Vorreiniger

serie serie serie serie serie
oberes Sieb/ m² 1,56 k.a. k.a. k.a. k.a.
unteres Sieb/ m² 1,49 k.a. k.a. k.a. k.a.

Siebfläche gesamt/ m²

4,12 k.a. k.a. k.a. k.a.
Hangausgleichssystem - k.a. k.a. k.a. k.a.
Siebverstellung Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Kornbergung
Korntankinhalt/l

9000

(9500)

10000

10000

11000

11000

Schwenkbereich des Rohrs/° 105 105 105 105 105
Entladeleistung (l/s) k.a. 58

58

58

58

Überladehöhe/ m 4,22 4,31 4,31

4,49

4,49
Strohmanagement
Integrierter Strohhäcksler

serie

serie

serie

serie

serie

2-Scheiben Spreuverteiler

serie

serie serie serie serie
Umstellung Schwad/Häcksel

Einhebel

Elektrisch Elektrisch Elektrisch Elektrisch

Abmessungen

Gesamtlänge/ m

k.a. 8,98 8,98 9,12

9,12

Transporthöhe/ m

3,9 3,91 3,94 3,77 3,77

Gewicht ohne Schneidwerk

12780 k.a. 14750 k.a. 14800

Komfort- und Zusatzausstattung

Sattelitenempfänger

optional optional optional optional optional

Luftgefederter Komfortsitz

serie serie serie serie serie

Klimaautomatik

serie serie serie serie serie

John Deere W330, W440 (PTC) technische Daten

John Deere W440
John Deere W440



Modell W330 PTC W440  W440 PTC
Baujahr 2015- 2014- 2014-
Motor
Motorhersteller SisuDiesel SisuDiesel SisuDiesel
Motortyp 66 AWI 74 AWF 74 AWF
Hubraum/ cm³ 6600 7400 7400
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

150/204

175/238

175/238

Maximalleistung  Kw/PS

157/215

186/253

186/253

Kraftstofftank/ l 350 450 450
AdBluetank/ l 30 60 60
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3
Geschwindigkeit Km/h 0-28,0 0-28,0 0-28,0
Allradantrieb optional optional optional
Schneidwerk Getreide  (300R, 600R, 600PF)
Schnittbreiten/ m 4,2/4,5/4,8/5,1 4,9/5,5/6,1/6,7 4,9/5,5/6,1/6,7
Schnittfrequenz (Hübe/min)

1020

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Vordreschtrommel Ø/cm 40 - 40
Dreschtrommelbreite/ m 1,11 1,33 1,33
Dreschtrommel Ø/cm 50 50 50

Wendeabscheidetrommel

Ø/cm

35 35 35
Anzahl der Schlagleisten 8 8 8

Dreschtrommeldrehzahl

(u/min)

600-1300

(400-1150)

600-1300

(400-1150)

600-1300

(400-1150)

Dreschkorbumschlingung/°

105

105

105

Dreschkorbverstellung

Elektrisch Elektrisch Elektrisch

Abscheidefläche

Vordreschtrommel/ m²

0,34 - 0,41

Abscheidefläche

Hauptdreschtrommel/ m²

0,51 0,62 0,62

Abscheidefläche gesamt/m²

0,85 0,62 1,03
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 5 6 6

Schüttlerfläche/ m²

4,8 6,3 6,3
Länge der Schüttler/ m 4,1 4,17 4,17
PowerSeparator optional optional optional
Reinigung
oberes Sieb/ m² 2,07 2,9 2,9
unteres Sieb/ m² 1,33 1,6 1,6
Siebfläche gesamt/ m² 3,4 4,5 4,5

Hangsystem für Siebkasten

optional optional optional
Kornbergung
Korntankinhalt/l 5400 6000 7600
Öffnung des Korntanks Manuell Elektrisch Elektrisch
Schwenkung Entleerrohr Unten Oben Oben
Entladehöhe/ m 4,0 4,4 4,4

Abmessungen

Gesamtlänge/ m 8,28 8,61 9,03

Transporthöhe/ m

3,65 3,98 3,97

Gewicht ohne Schneidwerk

9000 10970 12290
Standardbereifung vorne 600/65R34 600/65R34 600/65R34

Standardbereifung hinten

420/65R20 480/65R24 480/65R24

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie
Touchscreen Farbdisplay serie serie serie

Klimaanlage, Heizung

serie serie serie

Straßenscheinwerfer

4 4 4

Arbeitsscheinwerfer

Halogen optional LED

8 8 8

John Deere W540, W550, W650, W660 technische Daten (2007-16)

John Deere W540i
John Deere W540i (2011)



Modell W540 W550 W650 W660 W540 W550 W650 W660
Baujahr 2007-11 2007-11 2007-11 2007-11 2011-16 2011-16 2011-16 2011-16
Motor
Motorhersteller JohnDeere JohnDeere JohnDeere JohnDeere JohnDeere JohnDeere JohnDeere JohnDeere
Motortyp

6068HZ

480C

6068HZ

482

6090HZ

003C

6090HZ

003B

6068HZ

480C

6068HZ

482

6090HZ

003C

6090HZ

011L

Hubraum/ cm³ 6788 6788 8984 8984 6788 6788 8984 8984
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

188/255

213/290

235/320

257/350

175/238

202/275

219/298

239/325

Maximalleistung  Kw/PS

-

-

-

-

192/260 224/305

250/340

272/370

Kraftstofftank/ l 350 800 800 800 800 800 800 800
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3 3 3 3
Geschwindigkeit Km/h 0-28,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,3-6,1 4,3-6,1 6,7-9,15 6,7-9,15 4,8-6,6 4,8-6,6 4,8-9,15 4,8-9,15
Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66 66 66 66 66
Dreschtrommelbreite/ m 1,4 1,4 1,67 1,67 1,4 1,4

1,

67

1,67

Zusatztrommel Ø/cm

40 40 40 40 40 40 40 40

Dreschkorbverstellung

Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6 5 5 6 6

Schüttlerfläche/ m²

6,4 6,4 7,7 7,7 6,4 6,4 7,7 7,7
Länge der Schüttler/ m 4,6 4,6 4,6 4,6 4,6 4,6 4,6 4,6
Reinigung
oberes Sieb/ m² 2,76 2,76 3,32 3,32 2,76 2,76 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,51 2,51 2,08 2,08 2,51 2,51
Siebfläche gesamt/ m² 4,84 4,84 5,83 5,83 4,84 4,84 5,83 5,83
Kornbergung
Korntankinhalt/l 8000 8000 9000 11000 8000 8000 9000 11000
Entladehöhe/ m 4,04 4,04 4,2 4,2 4,04 4,04 4,2 4,2

Abmessungen

Gesamtlänge/ m 9,2 9,2 9,2 9,2 9,2 9,2 9,2 9,2

Transporthöhe/ m

3,98 3,98 3,98 3,98 3,85 3,85 3,88 3,88

Gewicht ohne Schneidwerk

12720 12580 13530 13620 k.a. k.a. k.a. k.a.
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32 800/65R32 900/65R32 900/65R32

Standardbereifung hinten

480/65R26 480/65R26 480/65R26 480/65R26 540/65R28 540/65R28 600/65R28 600/65R28

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie serie serie serie serie

Klimaanlage, Heizung

serie serie serie serie serie serie serie serie

John Deere W540, W550, W650, W660 technische Daten

John Deere W660 (2016)
John Deere W660 (2016)



Modell W540 W550 W650 W660
Baujahr 2016- 2016- 2016- 2016-
Motor
Motorhersteller JohnDeere JohnDeere JohnDeere JohnDeere
Motortyp

PSV6

6068

PSV6

6068

PSS6

6090

PSS6

6090

Hubraum/ cm³ 6788 6788 8984 8984
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

175/238

202/275

225/306

249/339

Maximalleistung  Kw/PS

190/258 224/305

256/348

285/387

Kraftstofftank/ l 800 800 800 800
AdBlue/ l 33 33 33 33
Luftkompressor optional optional optional optional
Antrieb

3-Gang Schaltgetriebe

(Nicht für HM)

serie serie serie serie

3-Gang Getriebe

Gangwechsel per Knopf

serie HM serie HM serie HM serie HM
Geschwindigkeit Km/h 0-20,0 0-20,0 0-30,0 0-40,0
Allradantrieb optional optional optional optional
Raupenlaufwerk - - - optional
SlopeMaster bis 7% serie serie serie serie
HillMaster bis 22% optional optional optional optional
Schrägförderer
Anzahl der Einzugsketten 3 3 4 4
Schnittwinkelverstellung/° 18 18 18 18
Schneidwerk Getreide
Schnittbreiten/ m 4,8-6,6 4,8-6,6 4,8-9,15 4,8-9,15
Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66
Dreschtrommelbreite/ m 1,4 1,4

1,67

1,67

Anzahl der Schlagleisten

10 10 10 10

Umschlingungswinkel/°

116 116 116 116

Trommeldrehzahlvariator

(u/min)

470-950

(250-470)

470-950

(250-470)

470-950

(250-470)

470-950

(250-470)

Dreschkorbverstellung

Elektrisch Elektrisch Elektrisch Elektrisch

Wendeabscheidertrommel

Ø/cm

40 40 40 40

Dreschkorbfläche/m²

1,05 1,05 1,25 1,25

Fläche Wende-

Abscheidertrommel/ m²

0,45 0,45 0,55 0,55
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6

Schüttlerfläche/ m²

6,7 6,7 8,0 8,0
Länge der Schüttler/ m 4,8 4,8 4,8 4,8
Reinigung DynoFlo
Anzahl Zuführschnecken 6 6 7 7
Überkehr Dreschtrommel serie serie serie serie
Vorreiniger/m² 0,5 0,5 0,6 0,6
oberes Sieb/ m² 2,5 2,5 3,1 3,1
unteres Sieb/ m² 2,2 2,2 2,6 2,6
Siebfläche gesamt/ m² 5,2 5,2 6,3 6,3
Verstellung der Siebe Elektrisch Elektrisch Elektrisch Elektrisch
Kornbergung (Optionaler Korntank nicht bei Hillmaster)
Korntankinhalt/l

8000

(10000)

8000

(10000)

9000

(11000)

9000

(11000)

Abtankrohr

Schwenkbereich/°

105 105 105 105

Abtankleistung (l/s)

88 125 88 125

Strohmanagement

FineCut Häcksler

Anzahl Messer

44/42

(52/50)

44/42

(52/50)

44/42

(52/50)

44/42

(52/50)

ExtraFineCut Häcksler

Anzahl Messer

80/42

(96/50)

80/42

(96/50)

80/42

(96/50)

80/42

(96/50)

Spreuverteiler

optional

optional

optional

optional

Elektrisches

Häckslerleitblech

optional

optional

optional

optional

Abmessungen

Gesamtlänge/ m 9,5 9,5 9,5 9,5

Transporthöhe/ m

4,0 4,0 4,0 4,0

Gewicht ohne Schneidwerk

k.a. k.a. k.a. k.a.
Standardbereifung vorne 800/65R32 800/65R32 900/65R32 900/65R32

Standardbereifung hinten

480/60R26 480/60R26 480/60R26 480/60R26

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie

Klimaanlage, Heizung

serie serie serie serie

Ertrags- und

Feuchtigkeitsmessung

optional optional optional optional

Lenkystem AutoTrac

optional optional optional optional

Kameras bis zu 4

optional optional optional optional

John Deere T550, T560, T660, T670 technische Daten (2007-11)

John Deere T670
John Deere T670 (2007)



Modell T 550 T 560 T 660 T 670
Baujahr 2007-11 2007-11 2007-11 2007-11
Motor
Motorhersteller JohnDeere JohnDeere JohnDeere JohnDeere
Motortyp

6068HZ

482

6090HZ

003B

6090HZ

003B

6090HZ

003D

Hubraum/ cm³ 6788 8984 8984 8984
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

213/290

257/350

257/350

294/400

Kraftstofftank/ l 800 800 800 800
Antrieb

Antrieb

Hydrost. Hydrost. Hydrost. Hydrost.
Fahrbereiche 3 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0
Allradantrieb optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,3-6,1 4,3-6,1 6,7-9,15 6,7-9,15
Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66
Zusatztrommel 1 Ø/cm 66 66

66

66
Zusatztrommel 2 Ø/cm 42 42

42

42
Wendetrommel Ø/cm 40 40 40 40
Dreschtrommelbreite/ m 1,4 1,4

1,67

1,67

Dreschkorbverstellung

Elektrisch Elektrisch Elektrisch Elektrisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6

Schüttlerfläche/ m²

4,6 4,6 5,5 5,5
Länge der Schüttler/ m 3,25 3,25 3,25 3,25
Reinigung
oberes Sieb/ m² 2,76 2,76 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,51 2,51
Siebfläche gesamt/ m² 484 4,84 5,83 5,83
Verstellung der Siebe Elektrisch Elektrisch Elektrisch Elektrisch
Kornbergung
Korntankinhalt/l 8000 10000 11000 11000

Abtankleistung (l/s)

88 125 88 125

Abmessungen

Gesamtlänge/ m 9,2 9,2 9,2 9,2

Transporthöhe/ m

3,88 3,88 3,96 3,96

Gewicht ohne Schneidwerk

12580 12890 13620 14330
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 800/65R32

Standardbereifung hinten

480/60R26 480/60R26 480/60R26 480/60R26

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie

Klimaanlage, Heizung

serie serie serie serie

Ertrags- und

Feuchtigkeitsmessung

optional optional optional optional

John Deere T550, T560, T660, T670 technische Daten (2011-16)

John  Deere T660 (2011)
John Deere T660 (2011)



Modell T 550 T 560 T 660 T 670
Baujahr 2007-11 2007-11 2007-11 2007-11
Motor
Motorhersteller JohnDeere JohnDeere JohnDeere JohnDeere
Motortyp

6068HZ

482

6090HZ

011L

6090HZ

011L

6090HZ

011H

Hubraum/ cm³ 6788 8984 8984 8984
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/Ps

202/275

239/325

239/325

277/378

Maximalleistung Kw/Ps

224/305

272/370

272/370

316/430

Kraftstofftank/ l 800 800 800 800
Antrieb

Antrieb

Hydrost. Hydrost. Hydrost. Hydrost.
Fahrbereiche 3 3 3 3
Geschwindigkeit Km/h 0-30,0 0-30,0 0-30,0 0-30,0
Allradantrieb optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,8-6,6 4,8-6,6 4,8-10,7 4,8-10,7
Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66
Zusatztrommel 1 Ø/cm 66 66

66

66
Zusatztrommel 2 Ø/cm 42 42

42

42
Wendetrommel Ø/cm 40 40 40 40
Dreschtrommelbreite/ m 1,4 1,4

1,67

1,67

Dreschkorbverstellung

Elektrisch Elektrisch Elektrisch Elektrisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6

Schüttlerfläche/ m²

4,5 4,5 5,4 5,4
Länge der Schüttler/ m 3,25 3,25 3,25 3,25
Reinigung
oberes Sieb/ m² 2,76 2,76 3,32 3,32
unteres Sieb/ m² 2,08 2,08 2,51 2,51
Siebfläche gesamt/ m² 484 4,84 5,83 5,83
Verstellung der Siebe Elektrisch Elektrisch Elektrisch Elektrisch
Kornbergung
Korntankinhalt/l 8000 10000

11000

(9000)

11000

Abtankleistung (l/s)

88 125 88 125

Abmessungen

Gesamtlänge/ m 9,2 9,2 9,2 9,2

Transporthöhe/ m

3,85 3,85 3,85 3,85

Gewicht ohne Schneidwerk

k.a. k.a. k.a. k.a.
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 800/65R32

Standardbereifung hinten

480/60R26 480/60R26 480/60R26 480/60R26

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie

Klimaanlage, Heizung

serie serie serie serie

Ertrags- und

Feuchtigkeitsmessung

optional optional optional optional

John Deere T550, T560, T660, T670 technische Daten

John Deere T670 (2016)
John Deere T670 (2016)



Modell T 550 T 560 T 660 T 670
Baujahr 2016- 2016- 2016- 2016-
Motor
Motorhersteller JohnDeere JohnDeere JohnDeere JohnDeere
Motortyp

PSS6068

HZ500

PSS6090

HZ017

PSS6090

HZ017

PSS6090

HZ017

Hubraum/ cm³ 6788 8984 8984 8984
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/Ps

202/275

249/339

249/339

292/397

Maximalleistung Kw/Ps

224/305

285/387

285/387

335/455

Kraftstofftank/ l 800 800 800 800
AdBlue/l 33 33 33 33
Antrieb

3-Gang manuell

serie - - -
3-Gang Elektrisch optional serie serie serie
ProDrive Automatikgetriebe - optional optional optional
Geschwindigkeit Km/h 0-30,0 0-40,0 0-40,0 0-40,0
Allradantrieb optional optional optional optional
Raupenlaufwerk optional optional optional optional
SlopeMaster Ausgleich  7% serie serie serie serie
HillMaster Ausgleich 22% optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 5,5-9,0 5,5-9,0 5,5-10,5 5,5-10,5
Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66 66 66 66
Dreschtrommelbreite/ m 1,4 1,4

1,67

1,67
Trommeldrehzahl u/min

470-950

(250-470)

470-950

(250-470)

470-950

(250-470)

470-950

(250-470)

1. Abscheidetrommel Ø/cm

(Drehzahl u/min)

80

(380/760)

80

(380/760)

80

(380/760)

80

(380/760)

2. Abscheidetrommel Ø/cm

(Drehzahl u/min)

40

(Synchron)

40

(Synchron)

40

(Synchron)

40

(Synchron)

Dreschkorbfläche/m²

1,13 1,13 1,35 1,35

Gesamte Aktive

Abscheidefläche/m²

3,3 3,3 4,0 4,0
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 5 5 6 6
Schüttlerstufen 7 7 7 7

Schüttlerfläche/ m²

4,8 4,8 5,8 5,8
Länge der Schüttler/ m 3,45 3,45 3,45 3,45
Reinigung DynoFlo
Anzahl Zuführschnecken 6 6 6 6
Überkehr zur Trommel serie serie serie serie
Vorreiniger/m² 0,5 0,5 0,6 0,6
oberes Sieb/ m² 2,5 2,5 3,1 3,1
unteres Sieb/ m² 2,2 2,2 2,6 2,6
Siebfläche gesamt/ m² 5,2 5,2 6,3 6,3
Verstellung der Siebe

optional

Elektrisch

Elektrisch Elektrisch Elektrisch
Kornbergung

Korntankinhalt/l

(Optional außer HM)

8000

(10000)

10000

9000

(11000)

11000

Abtankleistung (l/s)

88

(125)

125

88

(125)

125

Abtankrohrwinkel/°

105

105

105

105
Strohmanagement

Feinschnitthäcksler Messer

44

44

52

52

Extrafeinschnitt

Messer

88

88

108

108

Spreuverteiler

optional

optional

optional

optional

Abmessungen

Gesamtlänge/ m <9,5 <9,5 <9,5 <9,5

Transporthöhe/ m

4,0 4,0 4,0 4,0

Gewicht ohne Schneidwerk

15200 15800 16500 16500
Standardbereifung vorne 800/65R32 800/65R32 800/65R32 900/60R32

Standardbereifung hinten

480/60R26 480/60R26 480/60R26 600/65R28

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie

Klimaanlage, Heizung

serie serie serie serie

Ertrags- und

Feuchtigkeitsmessung

optional optional optional optional

AutoTrac Vorbereitung

serie serie serie serie

John Deere C670 technische Daten

John Deere C670
John Deere C670



Modell C 670
Baujahr 2007-11
Motor
Motorhersteller JohnDeere
Motortyp 6090 HZ003D
Hubraum/ cm³ 8984
Zylinder/Turbo/Interc. 6/T/I

Nennleistung  Kw/PS

294/400

Kraftstofftank/ l 800
Antrieb

Fahrantrieb

Hydrostatisch
Fahrbereiche 3
Geschwindigkeit Km/h 0-25,0
Allradantrieb optional
Schneidwerk Getreide
Schnittbreiten/ m 6,7-9,15
Schnittfrequenz (Hübe/min)

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

Reversierer

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 66
Dreschtrommelbreite/ m 1,4
Zuführtrommel Ø/cm 4,18
Trommeldrehzahl u/min

475-1030

(240-510)

Dreschkorbfläche/m²

1,05

Anzahl Korbleisten

13

Umschlingungswinkel/°

116

Dreschkorbverstellung

Elektrisch

Restkornabscheidung
Art der Abscheidung Rotor
Anzahl Schüttler 2
Rotor Vorne Ø/cm 46,4
Rotor Hinten  Ø/cm 50,2
Länge der Rotoren 3,4
Rotor Drehzahl u/min 570/740
Reinigung QuadraFlo mit Vorreinigung
Anzahl Zuführschnecken 6
Anzahl Turbinengebläse 4
Gebläsedrehzahl u/min 750-1600
Kornbergung

Korntankinhalt/l

(Optional außer HM)

10000

Abtankleistung (l/s)

88

Abtankhöhe/ m

4,31

Abtankhöhe Hillmaster/ m

4,47

Abmessungen

Gesamtlänge/ m <9,5

Transporthöhe/ m

3,94

Gewicht ohne Schneidwerk

(HillMaster)

14750

(16230)

Standardbereifung vorne 900/60R32

Standardbereifung hinten

600/65R28

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie

Klimaanlage, Heizung

serie

Ertrags- und

Feuchtigkeitsmessung

optional

John Deere S560, S690 technische Daten

John Deere S690
John Deere S690



Modell S 560 S 690
Baujahr 2007-08 2007-11
Motor
Motorhersteller JohnDeere JohnDeere
Motortyp 6090JJ008 6135HH001
Hubraum/ cm³ 8984 13548
Zylinder/Turbo/Interc. 6/T/I 6/T/I

Nennleistung  Kw/PS

252/343

395/530

Kraftstofftank/ l 757 1155
Antrieb

Fahrantrieb

Hydrostatisch Hydrostatisch
Fahrbereiche 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0
Allradantrieb optional optional
Schneidwerk Getreide
Schnittbreiten/ m 6,7-9,15 7,6/9,15
Schnittfrequenz (Hübe/min)

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

Reversierer

Hydraulisch

Hydraulisch

Dreschen und Abscheidem
Dreschelemente k.a. 15/24
Rotor Ø/cm im Dreschbereich 75 75
Rotor Ø/cm im Abscheidebereich k.a. 83,4
Gesamtlänge des Rotors/ m 3,13 3,13
Rotordrehzahl u/min 210-1000

210-1000

Dreschkorbfläche/m²

0,9

1,1

Abscheidefläche/m²

1,3

1,5

Restkornabscheidefläche/ m² 0,34

0,4

Gesamtabscheidefläche/² 2,54

3,96

Reinigung
Bauart Elektrisch verstellb.

Siebe

Elektrisch verstellb.

Siebe

Reinigungsgebläse  Ø/cm 50 50
Drehzahl des Gebläses u/min 500-1200 500-1350
Kornbergung

Korntankinhalt/l

9000

11000

(14000)

Abtankleistung (l/s)

78 120

Abtankhöhe/ m

4,18 4,48

Abmessungen

Gesamtlänge/ m 9,34 11,02

Transporthöhe/ m

3,93 3,947

Gewicht ohne Schneidwerk

(HillMaster)/ kg

14460

15636

(16586)

Standardbereifung vorne 710/07R38 710/07R38

Standardbereifung hinten

440/80R24 440/80R24

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie

Klimaautomatik

serie serie

Ertrags- und

Feuchtigkeitsmessung

optional optional

John Deere S660, S670, S680, S685, S690 technische Daten

John Deere S690 Mähdrescher
John Deere S690



Modell S660 S670 S680 S685 S690
Baujahr 2011-17 2011-17 2011-17 2013-17 2011-17
Motor
Motorhersteller JD JD JD JD JD
Motortyp

PSX

(ab 15 PSS)

PSX

(ab 15 PSS)

PSX

(ab 15 PSS)

PSX

(ab 15 PSS)

PSX

(ab 15 PSS)

Hubraum/ cm³ 8984 8984 13548 13548 13548
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Maximalleistung  Kw/PS

(ab Bj. 2015)

272/371

(286/387)

316/430

(335/455)

401/547

425/579

460/625

Kraftstofftank/ l

(ab Bj. 2015)

950

(55l AB)

950

(55l AB)

1250+

55l AB

1250+

55l AB

1250+

55l AB

Antrieb

Fahrantrieb

Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrbereiche 3 3 3 3 3
Geschwindigkeit Km/h 0-30,0 0-30,0 0-30,0 0-30,0 0-30,0
Allradantrieb optional optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 5,4-9,15 5,4-9,15 7,5/9,15 7,5/9,15

7,5/9,15/

10,5

Schnittfrequenz (Hübe/min)

1040

1040

1040

1040

1040

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Reversierer

Hydr.

Hydr.

Hydr.

Hydr.

Hydr.

Dreschen und Abscheidem
Rotor Ø/cm  76,2 76,2 76,2 76,2 76,2
Gesamtlänge des Rotors/ m 3,13 3,13 3,13 3,13 3,13
Rotordrehzahl u/min 210-1000

210-1000

210-1000

210-1000

210-1000

Dreschkorbfläche/m²

1,1

1,1

1,1

1,1

1,1

Abscheidefläche/m²

1,54

1,54

1,54

1,54

1,54

Reinigung
Vorderes Sieb/m² 0,5 0,5 0,5 0,5 0,5
Siebfläche/m² 1,9 1,9 1,9 1,9 1,9
Gesamtreinigungsfläche/m² 4,9 4,9 5,6 5,6 5,6
Kornbergung

Korntankinhalt/l

10600



10600

14100

14100

14100

Abtankleistung (l/s)

77 120 135 135 135

Abmessungen

Gesamtlänge/ m 9,34 9,34 9,1 9,1 9,1

Transporthöhe/ m

3,93 3,93 3,93 3,93 3,93

Gewicht ohne Schneidwerk

(HillMaster)/ kg

k.a. k.a.

k.a.

k.a.

15760

(16260)

Standardbereifung vorne 900/60R38 900/60R38 900/60R38 900/60R38 900/60R38

Standardbereifung hinten

620/75R26 620/75R26 620/75R26 620/75R26 620/75R26

Komfort- und Zusatzausstattung

Luftgefederter Komfortsitz

serie serie serie serie serie

Klimaautomatik

serie serie serie serie serie

John Deere S760, S770, S780, S785, S790 technische Daten

John Deere S790
John Deere S790



Modell

S760

S770 S780 S785 S790
Baujahr 2017- 2017- 2017- 2017- 2017-
Motor
Motorhersteller John Deere John Deere John Deere John Deere John Deere
Motortyp

Powertech

PSS

Powertech

PSS

Powertech

PSS

Powertech

PSS

Powertech

PSS

Hubraum/ cm³ 8984 4984 13548 13548 13548
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Nennleistung  Kw/PS

(ECE R120)

249/339 292/397

353/480

373/507

405/551

Maximalleistung  Kw/PS

(ECE R120)

285/387 335/455

402/547

426/579

460/625

Kraftstofftank/ l

950

(700)

950

(700)

1250

(950)

1250

(950)

1250

(950)

AdBlue/ l

54,9

(29)

54,9

(29)

54,9

54,9

54,9

Luftkompressor

optional

optional

optional

optional

optional

Antrieb

Fahrantrieb

Elektrisch geschaltet

serie serie - - -

ProDrive Automatikgetriebe

- optional serie serie serie
Fahrstufen 3 3 - - -

Geschwindigkeit

Reifenmodell (Km/h)

0-20/25/30

0-20/25/

30/40

0-20/25/30/

37/40

0-20/25/30/

37/40

0-20/25/30/

37/40

Geschwindigkeit

Raupenmodell (Km/h9

-

0-20/25/

30/40

0-20/25/

30/40

0-20/25/

30/40

0-20/25/

30/40

Allradantrieb optional optional optional optional optional
John Deere Tracks - optional optional optional optional
Hillmaster bis 15% Ausgleich - optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,3-6,1 4,3-6,1 4,3-6,1 6,1-7,6 6,1-7,6
Schnittfrequenz (Hübe/min)

1020

1020

1020

1020

1020

Haspelausrichtung

horizontal/vertikal

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

E. Hydr.

Schrägförderer

Anzahl der Einzugsketten

(Bei Hillmaster)

4

4

(3)

4

(3)

4

(3)

4

(3)

Reversierer

Mechanisch

Mechanisch

Mechanisch

Mechanisch

Mechanisch

Dresch- und Abscheidebereich

Rotor mit 3-Stufen-

Abscheidung (nicht bei HM)

optional optional optional optional optional
Rotorlänge/ m 3,124 3,124 3,124 3,124 3,124
Rotor Ø/cm 76,2 76,2 76,2 76,2 76,2

Drehzahlbereich des

Rotors (u/min)

210-550/

380-1000

210-550/

380-1000

210-550/

380-1000

210-550/

380-1000

210-550/

380-1000

Dreschkorbfläche/ m² 1,1 1,1 1,1 1,1 1,1

Abscheidefläche/ m²

1,54

1,54 1,54 1,54 1,54

Abscheidefläche der

Strohleittrommel/ m²

0,36

0,36 0,36 0,36 0,36

Intermediate

Strohmanagement/ m²

0,52

0,52 0,52 0,52 0,52
Dyn-Flo Plus Reinigungssystem
Anzahl der Zuführschnecken 4 4 4 4 4
Aktive Überkehr - - - serie serie

Drehzhalbereich Gebläse

(u/min)

620-1350 620-1350 620-1350 620-1350 -

Vorreiniger/ m²

0,5 0,5 0,5 0,5 0,5
Vorreinigerverlängerung/m²

optional

(0,7)

optional

(0,7)

optional

(0,7)

optional

(0,7)

optional

(0,7)

oberes Sieb/ m² 2,5 2,5 2,5 2,5 2,5
unteres Sieb/ m² 2,2 2,2 2,2 2,2 2,2

Siebfläche gesamt/ m²

(ohne Verlängerung)

5,2 5,2 5,2 5,2 5,2

Siebfläche gesamt/ m²

(mit Verlängerung)

5,9 5,9 5,9 5,9 5,9
Hangausgleichssystem optional optional optional optional optional
Siebverstellung Elektrisch Elektrisch Elektrisch Elektrisch Elektrisch
Kornbergung
Korntankinhalt/l 10600 10600

14100

(HM 10600)

14100

(HM 10600)

14100

(HM 10600)

Schwenkbereich des Rohrs/° 110 110 110 110 110
Entladeleistung (l/s) 120 120

135

(HM=120)

135

(HM=120)

135

(HM=120)

Strohmanagement

FineCut 44-Messer,

integrierter Spreuverteiler

optional

(manuell)

-

-

-

-

FineCut 44-Messer,

integrierter Spreuverteiler

optional

(elektrisch)

optional

(elektrisch)

-

-

-

ExtraFineCut 100-Messer,

integrierter Spreuverteiler

-

optional

(elektrisch)

optional

(elektrisch)

optional

(elektrisch)

optional

(elektrisch)

APC Radialverteiler

ExtraFineCut 100-Messer,

integrierter Spreuverteiler

-

optional

(elektrisch)

optional

(elektrisch)

optional

(elektrisch)

optional

(elektrisch)

Premium Strohmanagement

100-Messer, integrierter Spreuverteiler, Elektrisch

- optional

optional

optional

optional

APC Radialverteiler

Premium Strohmanagement

100-Messer, integrierter Spreuverteiler, Elektrisch

- optional

optional

optional

optional

Abmessungen

Gesamtlänge/ m

Mit klappbarem Rohr

9,1

(6,9)

9,1

(6,9)

9,1

(6,9)

9,1

(6,9)

9,1

(6,9)

Transporthöhe/ m

4,0

4,0 4,0 4,0 4,0

Gewicht ohne Schneidwerk

18700 18700 20750 20750 20750

Komfort- und Zusatzausstattung

Massefluss/ Feuchtigkeitssensor

serie serie serie serie serie

HarvestDoc

Ertragsdokumentation

optional optional optional optional optional

Lenksystem AutoTrac

optional optional optional optional optional

Luftgefederter Komfortsitz

serie serie serie serie serie
Luftgefederter Sitz serie serie serie serie serie
Lederausstattung optional optional optional optional optional

Gen IV CommandCenter

10" Touch-Bildschirm

serie serie serie serie serie

Kameras bis zu 4

optional optional optional optional optional

Klimaautomatik

serie serie serie serie serie

Quellangaben:

Alle Bilder und Daten stammen jeweils aus den original Prospekten . Die Angaben von Maßen und Reifengrößen variieren teilweise je nach Land und Prospekt.

Mit freundlicher Unterstützung von John Deere
