International McCormick D8-61, D8-62 technische Daten

McCormick International D8-62
McCormick International D8-62



Modell D8-61  D8-62
Baujahr 1959-64 1959-64
Motor
Motorhersteller IH

IH

Motortyp

DU-111D

(VW Benzin)

DU-111D
Hubraum/ cm³ 1825 1825
Zylinder/Turbo/Interc. 3 3
Leistung  Kw/PS

25/34

(18/25)

25/34
Kraftstofftank/ l k.a. k.a.
Antrieb
Fahrantrieb

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Fahrstufen 3 3
Geschwindigkeit Km/h 1,7-17,7 1,7-17,7
Schneidwerk Getreide
Schnittbreiten/ m

 1,8

2,1

Schnitthöhe/ cm

4-50

4-50

Dreschsystem
Dreschtrommel Ø/cm 46 46
Dreschtrommelbreite/ m 0,7 0,711
Trommeldrehzahlen u/min

865/996/

1108/1245

865/996/

1108/1245

Dreschkorbleisten Anzahl 10

10

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 3 3
Schüttlerfläche/ m² 1,58 1,58
Länge der Schüttler/ m 2,23 2,23
Reinigung
Reinigungsstufen 2 2
oberes Sieb/ m² 0,78 0,78
unteres Sieb/ m² 0,62 0,62
Siebfläche gesamt/ m² 1,4 1,4
Korntank
Korntankinhalt/l 825 825

Abmessungen

Gesamtlänge ohne Strohepresse/m 6,82 6,7
Gesamtlänge mit Strohpresse/m 9,15 9,15
Transporthöhe/ m 2,33 2,75
Gewicht/Kg ohne Strohpresse 2770 2770
Standardbereifung vorne 11-24 10-24 AS

Standardbereifung hinten

7.00-12 7.00-12 AM

Radstand/ m

2,23 2,23

McCormick International 8-41 – 8-51

McCormick International 8-41 – 8-51
McCormick International 8-41



Modell 8-41 8-51
Baujahr 1964-69 1968-72
Motor
Motorhersteller

Perkins

(IH)

IH

Motortyp

A4.203

(D-206)

D-206
Hubraum/ cm³ 3330 3382
Zylinder/Turbo/Interc. 4 4
Leistung  Kw/PS  42/58 48/65
Kraftstofftank/ l 120 120
Antrieb
Fahrantrieb

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Fahrstufen 3 3
Geschwindigkeit Km/h 1,2-19,2 1,1-18,1
Schneidwerk Getreide
Schnittbreiten/ m

2,45/3,0/4,0

2,45/3,0/4,0

Schnitthöhe/ cm

4-50

4-50

Dreschsystem
Dreschtrommel Ø/cm 37 46
Dreschtrommelbreite/ m 1,04 1,04
Trommeldrehzahlen u/min

865/996/

1108/1245

865/996/

1108/1245

Dreschkorbleisten Anzahl 10

10

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler
Anzahl Schüttler 4 4
Schüttlerfläche/ m² 3,04 3,0
Länge der Schüttler/ m 2,87 2,87
Reinigung
Reinigungsstufen 2 2
oberes Sieb/ m² 0,78 0,78
unteres Sieb/ m² 0,85 0,85
Siebfläche gesamt/ m² 1,9 1,91
Korntank
Korntankinhalt/l 2000 2000

Abmessungen

Gesamtlänge/ m 8,26 7,96
Transporthöhe/ m 3,1 3,1
Gewicht/Kg ohne Strohpresse 4000 4215
Standardbereifung vorne 16.9-24 16.9-24

Standardbereifung hinten

7.50-16 7.50-16

International 8-61, 8-71, 8-91 technische Daten

International 8-61
International 8-61



Modell 8-61 8-71 8-91
Baujahr 1969-72 1969-72 1970-72
Motor
Motorhersteller IH

IH

IH

Motortyp D-239

D-239

(D-310)

D-310

(D-358)

Hubraum/ cm³ 3911 3911 5073
Zylinder/Turbo/Interc. 4

4

(6)

6
Leistung  Kw/PS  55/75

55/75

(63/85)

71/96

(88/120)

Kraftstofftank/ l

100

(120)

100

(120)

180
Antrieb
Fahrantrieb

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Fahrstufen 3 3 3
Geschwindigkeit Km/h 1,2-20,6 1,2-20,6 1,2-20,8
Schneidwerk Getreide
Schnittbreiten/ m

3,0/3,7/4,25

2,45/3,0/4,0

3,65/4,2/4,8

Schnitthöhe/ cm

4-50

4-50

4-50

Einstellung der

Haspeldrehzahl

Mechanisch

Hydrostat.

Hydrostat.

Dreschsystem
Dreschtrommel Ø/cm 46 46 56
Dreschtrommelbreite/ m 1,06 1,06 1,31
Trommeldrehzahlen u/min

865/996/

1108/1245

865/996/

1108/1245

865/996/

1108/1245

Dreschkorbleisten Anzahl 10

10

10

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 5
Schüttlerfläche/ m² 3,0 3,45 4,3
Länge der Schüttler/ m 2,87 3,25 3,25
Reinigung
Reinigungsstufen 2 2 2
oberes Sieb/ m² 0,78 0,78 k.a.
unteres Sieb/ m² 0,85 0,85 k.a.
Siebfläche gesamt/ m² 1,9 1,91 3,06
Korntank
Korntankinhalt/l 2250 2250 3000

Abmessungen

Gesamtlänge/ m 7,96 8,57 8,69
Transporthöhe/ m 2,87 2,87 3,55
Gewicht/ kg 4560 4820 6070
Standardbereifung vorne 16.9-28 16.9-28 18.4-30

Standardbereifung hinten

7.50-16 7.50-16 7.50-16

International 221, 321, 431, 531, 541 technische Daten

IHC 531
IHC 531



Modell 221 321 431 531 541
Baujahr 1972-73 1972-81 1972-80 1972-78 1977-80
Motor
Motorhersteller IH

IH

IH

IH

IH

Motortyp D-206 D-239

D-310

(D-239)

D-358

(D-310)

D-358

Hubraum/ cm³ 3382 3911 5073 5867 5867
Zylinder/Turbo/Interc. 4 4

6

(4)

6 6
Leistung  Kw/PS  48/65 55/75

63/85

(56/76)

92/125

(71/96)

92/125

Kraftstofftank/ l 120

100

(120)

120

(180)

180 180
Antrieb
Fahrantrieb

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Fahrstufen 3 3 3 3 3
Geschwindigkeit Km/h 1,1-18,1 1,2-20,7 1,2-20,7 1,2-20,8 1,3-20,0
Schneidwerk Getreide
Schnittbreiten/ m

2,4/3,0

2,6/3,0

3,0/3,6/4,2

3,65/4,2/4,8

3,0/3,6

Schnitthöhe/ cm

4-50

4-50

4-50

4-50

4-50

Einstellung der

Haspeldrehzahl

Mechanisch

Mechanisch

Hydrostat.

Hydrostat.

Hydrostat.

Dreschsystem
Dreschtrommel Ø/cm 46 46 56 56 56
Dreschtrommelbreite/ m 1,04 1,06 1,06 1,31 1,31
Trommeldrehzahlen u/min

865/996/

1108/1245

865-1245 865-1245 865-1245 865-1245
Dreschkorbleisten Anzahl k.a.

k.a.

k.a.

k.a.

k.a.

Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 5 5
Schüttlerfläche/ m² 3,04 3,04 3,45 4,3 4,3
Länge der Schüttler/ m 2,87 2,87 3,25 3,25 3,25
Reinigung
Reinigungsstufen 2 2 2 2 2
oberes Sieb/ m² 0,78 k.a. k.a. k.a. k.a.
unteres Sieb/ m² 0,85 k.a. k.a. k.a. k.a.
Siebfläche gesamt/ m² 1,9 2,17 2,17 3,34 3,34
Korntank
Korntankinhalt/l 2000 2250 2250 3000 3000
Überladehöhe/ m 3,15 3,15 3,15 3,15 3,15

Abmessungen

Gesamtlänge/ m 7,96 7,96 8,57 8,64 8,64
Transporthöhe/ m 3,1 3,4 3,4 3,55 3,77
Gewicht/ kg 4125 4500 5000 6000 6520
Standardbereifung vorne 16.9-24 16.9-28 16.9-28 18.4-30 18.4-30

Standardbereifung hinten

6.00-16 7.50-16 7.50-16 7.50-18 7.50-18

International 315, 615, 715, 815, 915 technische Daten

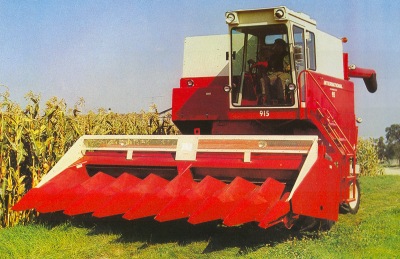

International 915
International 915



Modell 315 615 715 815 915
Baujahr 1968-75 168-75 1971-75 1968-76 1968-76
Motor
Motorhersteller IH IH IH IH

IH

Motortyp k.a. k.a. k.a. k.a.

DT-414

Hubraum/ cm³ k.a. k.a. k.a. k.a. 6784
Zylinder/Turbo/Interc. k.a. k.a. k.a. k.a. 6/T
Leistung  Kw/PS  55/75 59/80 70/95 96/130

105/141

(110/150)

Kraftstofftank/ l k.a. k.a. k.a. k.a. k.a.
Schneidwerk Getreide
Schnittbreiten/ m 3,2/4,0/4,3 3,0/4,0/4,5 3,0-6,0 3,0-7,3

3,0-7,3

Schnitthöhe/ cm 4-50 4-50 4-50 4-50

4-50

Einstellung der

Haspeldrehzahl

Hydrostat.

Hydrostat.

Hydrostat.

Hydrostat.

Hydrostat.

Dreschsystem
Dreschtrommel Ø/cm k.a. k.a. k.a. k.a. 56
Dreschtrommelbreite/ m k.a. k.a. k.a. k.a. 1,23
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler k.a. k.a. k.a. k.a. 5
Schüttlerfläche/ m² k.a. k.a. k.a. k.a. 4,82
Länge der Schüttler/ m k.a. k.a. k.a. k.a. k.a.
Reinigung
Reinigungsstufen 2 2 2 2 2
oberes Sieb/ m² k.a. k.a. k.a. k.a. k.a.
unteres Sieb/ m² k.a. k.a. k.a. k.a. k.a.
Siebfläche gesamt/ m² k.a. k.a. k.a. k.a. 3,05
Korntank
Korntankinhalt/l 2460 2920 3380 4400 5100
Überladehöhe/ m 2,79 2,79 2,79 2,79 2,79

Komfort- und Zusatzausstattung

Kabine mit Heizung optional optional optional optional serie
Klimaanlage optional optional optional optional optional
Maispflücker 2/3-Reihig 2/3-Reihig 2/3/4-Reihig 4/5-Reihig 8-Reihig

International IHC 923, 933, 943, 953 technische Daten

International IHC 933 Mähdrescher
International IHC 933



Modell 923 933 943 953
Baujahr 1980-84 1980-84 1978-83 1977-83
Motor
Motorhersteller IH IH IH

IH

Motortyp D-358 D-358 D-358

DT-358

(DT-402)

Hubraum/ cm³ 5867 5867 5867

5867

(6588)

Zylinder/Turbo/Interc. 6 6 6 6/T
Leistung  Kw/PS  74/100 83/112 92/125

104/140

(110/150)

Kraftstofftank/ l 200 230 230 270
Antrieb
Fahrantrieb

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

Vorgeschaltet,

stufenlos

(Hydrostatisch)

Fahrstufen 3 3 3 3
Geschwindigkeit Km/h 1,3-20,0 1,3-20,0 1,3-20,0

1,4-20,0

(0-20,0)

Schneidwerk Getreide
Schnittbreiten/ m 3,0/3,6/4,2 3,0/3,6/4,8 3,0/3,6/4,8 3,6/4,2/4,8

Einstellung der

Haspeldrehzahl

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Haspelausrichtung

horizontal

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Dreschsystem
Dreschtrommel Ø/cm 56 56 56 56
Dreschtrommelbreite/ m 1,06 1,31 1,31 1,31

Einstellung der

Trommeldrehzahl

Hydraulisch Hydraulisch Hydraulisch Hydraulisch
Restkornabscheidung
Art der Abscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 5 5 5
Schüttlerfläche/ m² 3,65 4,3 4,3 5,2
Länge der Schüttler/ m k.a. 3,25 3,25 3,95
Reinigung
Reinigungsstufen 2 2 2 2
Siebfläche gesamt/ m² 2,82 3,34 3,34 3,88
Korntank
Korntankinhalt/l 3200 3370

3300

(3800)

4200

(4600)

Abmessungen und Gewicht
Gesamtlänge/ m 8,02 8,84

8,87

9,52

Transporthöhe/ m 3,72 3,92

3,77

3,77

Standardbereifung vorne 16.9-28 18.4-30

18.4-30

23.1-26

Standardbereifung hinten 7.50-16 7.50-18 7.50-18 10.50-20

Komfort- und Zusatzausstattung

Kabine mit Heizung serie serie serie serie
Klimaanlage optional optional optional optional

International 1420, 1440, 1460, 1480 Axial Flow technische Daten

International 1480 Axial Flow Mähdrescher
International 1480 Axial Flow



Modell 1420 1440 1460 1480
Baujahr 1980-85 1977-85 1977-85 1978-85
Motor
Motorhersteller IH IH IH

IH

Motortyp D-358 D-436 DT-436 DT-466
Hubraum/ cm³ 5867 7138 7138 7638
Zylinder/Turbo/Interc. 6 6 6/T 6/T
Leistung  Kw/PS  83/112 99/135 125/170 154/210
Kraftstofftank/ l 280 350 350 475
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3 3
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m 3,0/3,6/4,2 3,0/3,6/4,8 3,0/3,6/4,8 3,6/4,2/4,8

Einstellung der

Haspeldrehzahl

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Haspelausrichtung

horizontal/vertikal

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Rotor mit 2 stufenlos regelbaren Bereichen
Rotorantriebstyp

Variabler Riemen

(2 Stufen)

Variabler Riemen

(2 Stufen)

Variabler Riemen

(2 Stufen)

Variabler Riemen

(2 Stufen)

Rotordrehzahlbereich

280-670

440-1050

280-670

440-1050

280-670

440-1050

280-670

440-1050

Rotordurchmesser/ cm

51

61

61

76,2

Rotorenlänge/ m

2,69

2,82

2,82

2,72

Abscheidefläche/ m²

k.a.

k.a.

4,6

5,59

Korbeinstellung

stufenlos

stufenlos

stufenlos

stufenlos

Reinigung
Gebläse u/min

380-1200

380-1200

380-1200

380-1200

Totale Siebfläche/ m²

k.a.

k.a.

4,02

5,42

Korntank
Korntankinhalt/l 4400 5110

6340

7320

Überladehöhe/ m k.a. k.a. 3,78 3,88

Entladegeschwindigkeit

(l/s)

69 69 69 69
Abmessungen und Gewicht
Basislänge/ m  6,78 6,78

6,78

6,78

Transporthöhe/ m 3,72 3,99

3,99

3,99

Gewicht ohne Vorsatz/ kg k.a. k.a.

9000

9440

Standardbereifung vorne 16.9-28 18.4-30

23.1-26

24.5-32

Standardbereifung hinten 7.50-16 7.50-18 11.00-16 14.9-24
Radstand/ m k.a. k.a. 3,48 3,55

Komfort- und Zusatzausstattung

Kabine mit Heizung serie serie serie serie
Klimaanlage optional optional optional optional

Case IH Axial Flow 1640, 1660, 1680 technische Daten

Case International 1660 Mähdrescher
Case International 1660



Modell 1640 1660 1680 1640 1660 1680
Baujahr 1985-89 1985-89 1985-89 1989-94 1989-94 1989-94
Motor
Motorhersteller Case IH Case IH Case IH

Cummins

Cummins

Cummins

Motortyp D-466 DT-466 DT-466 6TA-590  6T-830 6TA-830
Hubraum/ cm³ 7638 7638 7638 5883 8300 8300
Zylinder/Turbo/Interc. 6 6/T 6/T/I 6/T/I 6/T 6/T/I
Leistung  Kw/PS  110/150

132/180

(140/190)

265/225

121/160

(132/180

ab 93)

140/190

(158/215

ab 93)

173/235

(192/260

ab 93)

Kraftstofftank/ l 350 350 465 350 350 465
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3 3 3 3
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0
Schneidwerk Getreide
Schnittbreiten/ m 3,7/4,3 4,3/4,9 4,9/5,4/6,0 3,7/4,3 4,3/4,9 4,9/5,4/6,0

Einstellung der

Haspeldrehzahl

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Haspelausrichtung

horizontal

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Hydraulisch

Rotor
Rotordurchmesser/ cm

61

61

76

61

61

76

Rotorenlänge/ m

2,82

2,82

2,82

2,82

2,82

2,82

Abscheidefläche/ m²

5,29

5,29

5,6

5,29

5,29

5,6

Rotordrehzahl

stufenloser

Riemenvariator

stufenloser

Riemenvariator

stufenloser

Riemenvariator

stufenloser

Riemenvariator

stufenloser

Riemenvariator

stufenloser

Riemenvariator

Reinigung

Lamellensieb,

gegenläufig

serie

serie

serie

serie

serie

serie

Korntank
Korntankinhalt/l 5110 6340

7280

5110

6340

7280

Überladehöhe/ m 3,78 3,78 3,78 3,78 3,78 3,78
Abmessungen und Gewicht
Transportlänge/ m 6,78 6,78

6,78

6,78

6,78

6,78

Transporthöhe/ m 3,95 3,95

3,95

3,95

3,95

3,95

Gewicht ohne Vorsatz/ kg 8400 9000

9500

8400

9000

9500

Standardbereifung vorne 28L26 28L26

24.5-32

28L26

28L26

24.5-32

Standardbereifung hinten 11.0-16 14.9-24 14.9-24 11.0-16 14.9-24 14.9-24

Komfort- und Zusatzausstattung

Kabine mit Heizung serie serie serie serie serie serie
Klimaanlage serie serie serie serie serie serie
Allradantrieb optional optional optional optional optional optional

Digitale Anzeigen

für Drehzahlen

serie serie serie serie serie serie

Überwachungssystem

serie serie serie serie serie serie

Case IH 521, 524, 525, 527 technische Daten

Case IH 525 Mähdrescher
Case IH 525
Modell

521

524 524S 525 527 STS
Baujahr 1991-99 1991-94 1991-94 1993-99 1993-99
Antrieb
Motorhersteller

Perkins

Perkins

(Volvo)

Perkins

(Volvo)

Perkins

(Volvo)

Volvo

Motortyp

1006-9T

1006-9T

1006-9T

1006-9TW

TID 71A

Hubraum/ cm³ 6000 6000 6000 8685 6727
Zylinder/Turbo/Interc. 6/T 6/T 6/T 6/T 6/T
Leistung  Kw/PS (DIN) 110/150

112/152

(115/156)

129/175 143/195 199/270
Kraftstofftank/ l 200/350 300 300 300/520 520
Fahrantrieb mech.

mech

(hydr.)

mech

(hydr.)

mech

(hydr.)

hydr.
Gangzahl 3 3 3 3 3
Geschwindigkeit Km/h 1,4-20,0

1,2-20,0

(0-20,0)

1,2-20,0

(0-20,0)

1,2-20,0

(0-20,0)

0-20,0
Schneidwerke
Schnittbreite/ m

3,6/4,8/

5,4

3,6/4,8/

5,4

3,6/4,8/

5,4

4,8/5,4/

6,0

5,4/6,0/

7,2

Haspel Ø/cm 108 108 108 108 108

hydraulische

Haspelverstellung

serie serie serie serie serie
Dreschystem
Dreschtrommel  1 Ø/cm 60 60 60 60 60
Dreschtrommel  2 Ø/cm 40 40 40 40/57 40/57
Zentrifugalsbscheider Ø/cm - - - 57 57
Dreschtrommel Breite/ cm 130 130 130 130 163
Restkornabscheidung und Reinigung
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler Schüttler
Anzahl Schüttler 4 4 4 5 6
Schüttlerfläche/ m² 5,2 5,2 5,2 4,6 6,65
Länge der Schüttler/ m 4,0 4,0 4,0 3,54 4,08
obers Sieb/ m² 1,85 1,57+0,91 1,57+0,91 1,57+0,91 2,0+0,79
unteres Sieb/ m² 1,17 1,51 1,51 1,51 1,98
Siebfläche m² 345 421 421 421 590
Korntank
Inhalt/ l 5000 5200 5400

5400

(6300)

8400
Überladehöhe/ m 3,97 3,72 3,72

3,64

3,91
Abmessungen

Gesamtlänge ohne

Vorsatz/m

7,48 7,88 7,88 7,88 8,97
Gesamthöhe/ m 3,90 3,90 3,90 3,90 3,98

Gewicht ohne

Vorsatz/ Kg

6650 7180 7180 7760 10280
Standardbereifung vorne 23.1-26 23.1-26 23.1-26 23.1-26 28.1-26

Standardbereifung hinten

12.5-20 12.5-20 12.5-20 12.5-20 16/70-20

Komfortausstattung

Kornverlustanzeige

serie serie serie serie serie

Klimaanlage

optional optional optional serie serie

Case IH Arcus 2500 technische Daten

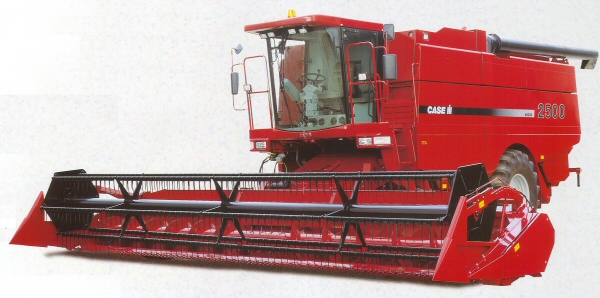

Case IH 2500
Case IH 2500
Modell 2500
Baujahr 1996-99
Antrieb
Motorhersteller

Volvo

Motortyp

1231VE

Hubraum/ cm³ 12100
Zylinder/Turbo/Interc. 6/T
Leistung  Kw/PS (DIN) 313/425
Kraftstofftank/ l 650
Getriebe hydrostatisch
Fahrbereiche 1
Geschwindigkeit Km/h 0-40,0
Schneidwerke
Schnittbreite/ m 7,2/ 7,8/ 8,4

Haspeleinstellung

hydraulisch

serie
Dreschsystem
Dreschrotor 1 Ø/cm 45
Dreschrotor  2 Ø/cm 45
Dreschrotoren Länge/ m 2,53
Rotorfläche/cm² 343+254+47
Doppel-Reinigungssytem
oberes Sieb/ m² 3,43
uteres Sieb/ m² 1,93
Reinigungsfläche insgesamt/ m² 8,54
Reinigunsgebläse Einbauart axial
Korntank
Inhalt/ l 12000
Überladehöhe/ m 4,4
Abmessungen
Gesamtlänge/ m 9,57

Gesamthöhe/ m

3,99
Gewicht ohne Schneidwerk/ Kg 16500
Komfortausstattung

Kornverlustanzeige

serie

Klimaanlage

serie

Case IH 2166, 2166e, 2188 technische Daten

Case IH 2166 Mähdrescher
Case IH 2166
Modell 2166

2166

exclusive

2188
Baujahr 1995-98 1995-98 1995-98
Motor
Motorhersteller Cummins

Cummins

Cummins

Motortyp 6T-830 6TA-830 6TA-830
Hubraum/ cm³ 8300 8300 8300
Zylinder/Turbo/Interc. 6/T 6/T/I 6/T/I

Maximalleistung

Kw/PS (DIN)

158/215 176/240 206/280
Kraftstofftank/ l 491 491 680
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0
Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (1030)
Schnittbreiten/ m 4,3/4,9 4,9/5,5

5,5/6,1/,67

Schnitthöhe/ cm

-41- +117 -41- +117

-41- +117

Höhenvorwahl mit

Bodenanpassung

serie serie

serie

Haspeldrehzahl

(u/min)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Haspelausrichtung

vertikal/horizontal

Hydr.

Hydr.

Hydr.

Hangparallelverstellung

optional

optional

optional

Maispflücker (1100)

Anzahl der Reihen 5/6 6/8 6/8
Horizontalhäcksler serie serie serie
Dreschen/Trennen
Rotordrehzahlbereich u/min 280-1260 280-1260 280-1260
Rotor Ø/cm 61 61 76,2
Rotorenlänge/ m 2,74 2,74 2,74

Dreschkorbverlängerung

(3-teilig)

serie serie serie

Einstellung des

Dreschkorbabstands

Elektrisch Elektrisch Elektrisch

Körnervorbereitungsboden

4 Schnecken 4 Schnecken 5 Schnecken
Reinigungssystem

Kurzstrohsieb

verstellbare

Lamellen

verstellbare

Lamellen

verstellbare

Lamellen

Körnersieb

verstellbare

Lamellen

verstellbare

Lamellen

verstellbare

Lamellen

oberes Sieb/ m²

2,0 2,0 2,7

Siebkastenbreite/ m

1,74 1,74 2,33

Gebläsedrehzahlbereich u/min

450-1250 450-1250 450-1250

Windbestrichene

Gesamtsiebfläche/ m²

4,02 4,02 5,6
Korntank
Inhalt/ l

6350

6350

7380

Entladeschnecke Schwenkbar

(Länge/m)

Hydraulisch

(3,45)

Hydraulisch

(3,45)

Hydraulisch

(4,37)

Entladerate (l/s) 100 100 100
Überladehöhe/ m 3,65 3,65 3,93
Strohmanagement
Strohhäcksler  intergriert intergriert intergriert
Strohverteiler 2 Stk. 2 Stk. 2 Stk.
Schwadformer optional optional optional

Abmessungen und Gewicht

Gesamtlänge ohne Schneidwerk/m 6,78 6,78 6,78
Transporthöhe/ m 3,95 3,95 3,95
Transportbreite/ m 3,27 3,27 3,49

Ungefähres

Maschinengewicht/ kg

9000 9000

9500

Standardbereifung vorne 24.5-32 650/75R32 650/75R32

Standardbereifung hinten

(Allradversion)

14.9-24

(16.9-26)

14.9-24

(16.9-26)

14.9-24

(16.9-26)

Kabine und Komfort

Komfort Kabine

serie serie serie

Luftgefederter Sitz

serie serie serie
Korntankfenster zum Öffnen serie serie serie
Klimaanlage und Heizung serie serie serie
Arbeitsscheinwerfer serie serie serie

Durchsatzüberwachung

serie serie serie

Digitale Drehzahlanzeigen

serie serie serie

Case IH 2365, 2366, 2377, 2388 (AFX/ X-Clusive) technische Daten

Case IH 2388 Mähdrescher
Case IH 2388
Modell 2365 2366 2388

2366

X-Clusive

2388

X-Clusive

2377

AFX X-Clusive

2388

AFX X-Clusive

Baujahr 1998-02 1998-02 1998-02 2002-05 2002-05 2006-07 2005-07
Motor
Motorhersteller Cummins

Cummins

Cummins

Cummins

Cummins

Cummins

Cummins
Motortyp 6T-830 6TAA-830 6TAA-8304 6TAA-830 6TAA-8304 6TAA-8304 6TAA-8304
Hubraum/ cm³ 8300 8300 8300 8300 8300 8300 8300
Zylinder/Turbo/Interc. 6/T 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I 6/T/I

Maximalleistung

Kw/PS (DIN)

158/215 176/240 206/280 199/270 224/305



216/294 242/329
Kraftstofftank/ l 491 491 680 491 680 680 680
Antrieb
Fahrantrieb Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost. Hydrost.
Fahrstufen 3 3 3 3 3 3 3
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0 0-20,0
Einstellbare Lenkachse serie serie serie serie serie serie serie

Allradantrieb

optional optional optional optional optional optional optional
Schneidwerk Getreide (1010/1020)(2040/2052)
Schnittbreiten/ m 4,3/5,5 4,3/5,5

5,6/6,1/

6,8

4,9/5,5/

7,3

5,5/6,1/

7,3

4,5-11,0

4,5-11,0
Schnitthöhe/ cm -41- +117 -41- +117

-41- +117

-41- +117 -41- +117

-41- +117

-41- +117

Höhenvorwahl mit

Bodenanpassung

serie serie

serie

serie serie

serie

serie

Haspeldrehzahl

(u/min)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Hydr.

(0-50)

Haspelausrichtung

vertikal/horizontal

serie

serie

serie

serie

serie

serie

serie

Maispflücker (2200)

Anzahl der Reihen 5/6 6/8 6/8 6/8 6/8 6/8/12 6/8/12
Horizontalhäcksler serie serie serie serie serie serie serie
Dreschen/Trennen
Rotordrehzahlbereich u/min 250-1125 250-1125 250-1125 250-1125 250-1125 250-1125 250-1125
Rotor Ø/cm 61 61 76,2 61 76,2 76,2 76,2
Rotorenlänge/ m 2,74 2,74 2,74 2,79 2,79 2,79 2,79
Kornverlustanzeige serie serie serie serie serie serie serie
Reinigungssystem

oberes Sieb/ m²

2,0 2,0 2,7 2,0 2,7 2,7 2,7

Siebkastenbreite/ m

1,74 1,74 2,33 1,74 2,33 2,33 2,33

Gebläsedrehzahlbereich u/min

450-1250 450-1250 450-1250 450-1250 450-1250 450-1250 450-1250

Windbestrichene

Gesamtsiebfläche/ m²

4,02 4,02 5,6 4,02 5,6 5,6 5,6
Korntank
Inhalt/ l

6350

6350

7380

6350

7380

6700

(7400)

7400
Abtankrohr

Hydr.

Hydr.

Hydr.

Hydr.

Hydr.

Hydr.

Hydr.
Entladerate (l/s) 100 100 100 100 100 100 100
Überladehöhe/ m 3,65 3,65 3,93 3,93 4,2 4,2 4,2
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert intergriert intergriert optional optional
Verstellbare Schwadablage serie serie serie serie serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 6,7 6,7 6,7 6,7 7,41 7,41 7,41
Transporthöhe/ m 3,81 3,81 3,98 3,81 3,98 3,98 3,98

Ungefähres

Maschinengewicht/ kg

9000 9000

9500

10300

11400

12730

12861
Standardbereifung vorne 24.5-32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

14.9-24 500/70R24 500/70R24 500/70R24 500/70R24 500/70R24 500/70R24

Kabine und Komfort

Komfort Kabine serie serie serie serie serie serie serie
Korntankfenster zum Öffnen serie serie serie serie serie serie serie

Klimaautomatik

serie serie serie serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional optional optional optional optional

Case IH CF50, CF60, CF70, CF80 technische Daten

Case IH CF80  Mähdrescher
Case IH CF80
Modell CF 50 CF 60 CF 70

CF 80

Baujahr 1999-01 1999-03 1999-03 1998-03
Motor
Motorhersteller Cummins

Cummins

Cummins

Cummins

Motortyp 6TAA-830 6TAA-830 6TAA-830 6TAA-830
Hubraum/ cm³ 8268 8268 8268 8268
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ISO) 147/200 179/240 209/280 224/300
Kraftstofftank/ l 450 520 520 650
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3 3
Geschwindigkeit Km/h 0-20,0 0-20,0 0-20,0 0-20,0

Allradantrieb

optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,8/5,4/6,6

4,8/5,4/

6,0/6,6

5,4/6,0/

6,6/7,8

5,4/6,0/

6,6/7,8

Hydraulischer Multikuppler -

-

serie

serie

Schnittfrequenz (Hübe/min) 1210 1210

1210

1210
Haspeldrehzahl u/min 5-55 5-55 5-55 5-55
Bodenanpassung optional optional optional optional
Dreschensystem inkl. Restkornabscheidung (2/4TrommelSystem)
Dreschtrommel  1 Ø/cm 60 60 60 60
Dreschtrommel  2 Ø/cm 39,6 39,6 39,6 39,6
Dreschtrommel  3 Ø/cm - 57 - 57
Dreschtrommel  4 Ø/cm - 31,5 - 31,5
Dreschtrommelbreite/ m 1,3 1,3 1,63 1,63
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl der Schüttler 5 5 6 6
Anzahl der Fallstufen 5 5 5 5
Schüttlerfläche/ m² 6,04 5,42 7,57 7,4
Gesamtabscheidefläche/ m² k.a. 8,16 9,24 10,21
Länge der Schüttler/ m 4,42 4,42 4,52 4,42
Reinigung 3-Stufig

Axialreinigungsgebläse

serie serie serie serie

Hangverteilschnecke

serie serie serie serie

Verstellbare Lamellensiebe

serie serie serie serie

Gesamtsiebfläche/ m²

5,43 5,43 6,8 6,8
Korntank
Inhalt/ l

6500

7500

8000

9000

Überladehöhe/ m 3,9-4,25 3,9-4,25 3,9-4,25 3,9-4,25
Korntankaufbau - - serie serie
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert intergriert
Verstellbare Schwadablage serie serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 8,76 8,76 8,76 8,76
Transporthöhe/ m 3,98 3,98 3,98 3,98
Gewicht Basismaschine/ kg 11700 12050 12800 13250
Standardbereifung vorne 650/75R32 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

460/70R24 460/70R24 460/70R24 460/70R24

Kabine und Komfort

Komfort Kabine serie serie serie serie
Multifunktionsjoystick serie serie serie serie
Korntankfenster zum Öffnen serie serie serie serie

Klimaautomatik

serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie

Case IH CT5050, CT5060, CT5070, CT5080 technische Daten

Case IH CT5080 Mähdrescher
Case IH CT5080
Modell CT 5050 CT 5060 CT 5070

CT 5080

Baujahr 2002-07 2002-07 2002-07 2002-07
Motor
Motorhersteller Ford

Ford

Ford

Iveco

Motortyp 675 675 675 8460SR
Hubraum/ cm³ 7474 7474 7474 9570
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ISO) 175/238 207/281 207/281 220/299
Kraftstofftank/ l 450 600 600 600
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat Hydrostat
Fahrstufen 4 4 4 4
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0 0-25,0

Allradantrieb

optional optional optional optional
Schneidwerk Getreide
Schnittbreiten/ m 4,5-6,1 4,5-6,1 5,2-7,3

5,2-7,3

Schnittfrequenz (Hübe/min) 1150 1150

1150

1150
Haspeldrehzahl u/min 12-57 12-57 12-57 12-57
Bodenanpassung optional optional optional optional
Dreschensystem inkl. Restkornabscheidung
Dreschtrommel  Ø/cm 60,6 60,6 60,6 60,6
Dreschtrommeldrehzahl u/min 385-1140 385-1140 385-1140 385-1140
Dreschtrommelbreite/ m 1,3 1,3 1,56 1,56
Vorseparatortrommel Ø/cm 61 61 61 61
Separiertrommel  Ø/cm 60,5 60,5 60,5 60,5
Dreschkorbfläche/ m² 2,08 2,08 2,49 2,49
Restkornabscheidung Schüttler Schüttler Schüttler Schüttler
Anzahl der Schüttler 5 5 6 6
Schüttlerfläche/ m² 4,36 4,36 5,23 5,23
Länge der Schüttler/ m 3,23 3,23 3,23 3,23
Reinigung 3-Stufig

Siebkastenhangausgleich/ 17%

optional optional optional optional

Strohsieb/ m²

3,3 3,3 3,94 3,94

unteres Sieb/ m²

1,91 1,91 2,28 2,28

Gesamtsiebfläche/ m²

5,4 5,4 6,5 6,5
Korntank
Inhalt/ l

7200

8000

8500

9500

Überladehöhe/ m 3,74 3,94 4,2 4,25
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert intergriert
Verstellbare Schwadablage serie serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 8,89 8,89 8,89 8,89
Transporthöhe/ m 3,93 3,93 4,0 3,99
Gewicht Basismaschine/ kg 10600 10600 12000 11985
Standardbereifung vorne 650/75R32 650/75R32 620/75R34 800/65R32

Standardbereifung hinten

460/70R24 460/70R24 460/70R24 460/70R24

Kabine und Komfort

Komfort Kabine serie serie serie serie
Multifunktionsjoystick serie serie serie serie
Korntankfenster zum Öffnen serie serie serie serie

Klimaautomatik

serie serie serie serie
Arbeitsscheinwerfer serie serie serie serie

Case IH 7010, 8010, 9010 (AFX/ Axial Flow) technische Daten

Case IH 8010 Axial Flow
Case IH 8010 Axial Flow
Modell

7010

Axial Flow

8010

Axial Flow

9010

Axial Flow

Baujahr 2006-08 2006-08 2007-08
Motor
Motorhersteller Iveco

Iveco

Iveco

Motortyp Cursor 9 Cursor 10 Cursor 13
Hubraum/ cm³ 8700 10,3 12900
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 298/405 335/455 390/530
Kraftstofftank/ l 1000 1000 1000
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 4 4 4
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0
Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/2040/2050)
Schnittbreiten/ m 7,3/9,2 9,2

9,2

Maispflücker (2106, 2108)

Anzahl der Reihen 6/8 6/8 6/8
Horizontalhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp (3 Bereiche)

PowerPlus Verstellgetriebe

serie serie serie
Rotordrehzahlbereich u/min 220-1200 220-1200 220-1200
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,64 2,64 2,64
Gesamte Trennfläche/ m² 2,8 2,8 2,8

Umschlingungswinkel

(Dresch-/Abscheidemodule/ °)

180

180

180

Anzahl der Dreschmodule

4

4

4

Anzahl der Abscheidemodule

4

4

4

Reinigungssystem 3-Stufig

Kaskadensieb

serie serie serie

Siebkastenbreite/ m

1,32 1,58 1,58

Nivellierbereich/ %

15 15 15

Gebläsedrehzahlbereich u/min

300-1150 300-1150 300-1150

Windbestrichene

Gesamtsiebfläche/ m²

5,4 6,5 6,5
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

10500

10500

10500

Korntankdeckel

serie

serie

serie

Entladerate (l/s) 110 110 110

Entleerschneckenlänge/ m

(Standard)

6,4 6,4 6,4
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,96 7,96 7,96
Transporthöhe/ m 3,9 3,9 3,9

Ungefähres

Maschinengewicht/ kg

14943 16488

16937

Standardbereifung vorne 710/70R42 710/70R42 710/70R42

Standardbereifung hinten

500/85R24 500/85R24 500/85R24

Radstand/ m

3,77

3,77

3,77

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

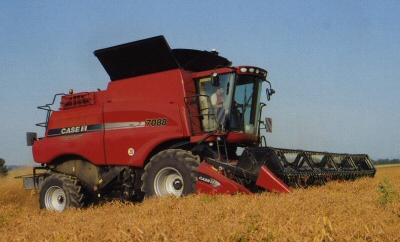

Case IH 5088, 6088, 7088 Axial Flow technische Daten

Case IH 7088 Axial Flow
Case IH 7088 Axial Flow
Modell

5088

Axial Flow

6088

Axial Flow

7088

Axial Flow

Baujahr 2008-11 2008-11 2008-11
Motor
Motorhersteller Cummins

Cummins

Cummins

Motortyp 6TAA-8304 6TAA-8304 k.a.
Hubraum/ cm³ 8300 8300 9000
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 216/294 246/335 269/366
Kraftstofftank/ l 950 950 950
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3
Geschwindigkeit Km/h 0-25,0 0-25,0 0-25,0
Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/2040/2050)
Schnittbreiten/ m 5,2/6,1 5,2/6,1/7,3

5,2/6,1/

7,3/9,2

Maispflücker (2105/2106/2108) starr/klappbar

Anzahl der Reihen 5/6/8 5/6/8 5/6/8
Unterflurhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp

variabler Riemen (3Gänge)

serie serie serie
Rotordrehzahlbereich u/min 250-1150 250-1150 250-1150
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,79 2,79 2,79
Gesamte Trennfläche/ m² 2,8 2,8 2,8

Umschlingungswinkel

(Dreschmodule/ °)

156

156

156

Umschlingungswinkel

(Abscheidemodule/ °)

133

133

133

Anzahl der Dreschmodule

3

3

3

Anzahl der Abscheidemodule

3

3

3

Reinigungssystem 3-Stufig

Siebkastenbreite/ m

1,47 1,47 1,47

Gebläsedrehzahlbereich u/min

450-1300 450-1300 450-1300

Windbestrichene

Gesamtsiebfläche/ m²

5,48 5,48 5,48
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

8800

10500

10500

Korntankdeckel

serie

serie

serie

Entladerate (l/s)

88

106

106

Entleerschneckenlänge/ m 6,4 6,4 6,4
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

76 76 76
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,69 7,69 7,69
Transporthöhe/ m 3,9 3,9 3,9
Gewicht Basismaschine/ kg 14470 14515 14515
Standardbereifung vorne 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

460/70R24 460/70R24 460/70R24

Radstand/ m

3,8 3,8 3,8

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)
semiaktiver Ledersitz serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

Case IH 7120, 8120, 9120 Axial Flow technische Daten

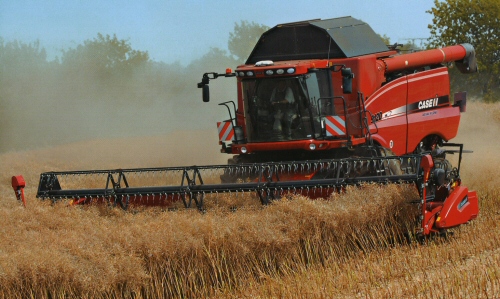

Case IH 9120 Axial Flow
Case IH 9120 Axial Flow
Modell

7120

Axial Flow

8120

Axial Flow

9120

Axial Flow

Baujahr 2008-11 2008-11 2008-11
Motor
Motorhersteller FPT

FPT

FPT

Motortyp Cursor 9 Cursor 10 Cursor 13
Hubraum/ cm³ 8700 10,3 12900
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 310/422 345/469 390/530
Kraftstofftank/ l 1000 1000 1000
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 4 4 4
Geschwindigkeit Km/h

0-25,0

(0-30,0)

0-25,0

(0-30,0)

0-25,0

(0-30,0)

Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/2040/2050)
Schnittbreiten/ m 6,1/7,3/9,2 7,3/9,2

7,3/9,2

Maispflücker (2106, 2108)

Anzahl der Reihen 6/8 6/8 6/8
Horizontalhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp (3 Bereiche)

PowerPlus Verstellgetriebe

serie serie serie
Rotordrehzahlbereich u/min 220-1180 220-1180 220-1180
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,64 2,64 2,64
Gesamte Trennfläche/ m² 2,98 2,98 2,98

Umschlingungswinkel

(Dresch-/Abscheidemodule/ °)

180

180

180

Anzahl der Dreschmodule

4

4

4

Anzahl der Abscheidemodule

4

4

4

Reinigungssystem 3-Stufig

Kaskadensieb

serie serie serie

Siebkastenbreite/ m

1,32 1,58 1,58

Nivellierbereich/ %

14,6 12,1 12,1

Gebläsedrehzahlbereich u/min

300-1150 300-1150 300-1150

Windbestrichene

Gesamtsiebfläche/ m²

5,4 6,5 6,5
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

10500

10500

10500

Korntankdeckel

serie

serie

serie

Entladerate (l/s) 113 113 113

Entleerschneckenlänge/ m

(Standard)

6,4 6,4 6,4
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

63 126 126
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,95 7,95 7,95
Transporthöhe/ m 3,9 3,9 3,9

Ungefähres

Maschinengewicht/ kg

14943 16488

16624

Standardbereifung vorne 710/70R42 710/70R42 710/70R42

Standardbereifung hinten

500/85R24 500/85R24 500/85R24

Radstand/ m

3,77

3,77

3,77

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

Case IH 5130, 6130, 7130 Axial Flow technische Daten

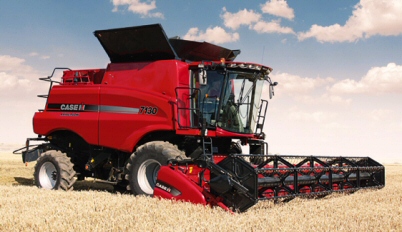

Case IH 7130 Axial Flow
Case IH 7130 Axial Flow
Modell

5140

Axial Flow

6140

Axial Flow

7140

Axial Flow

Baujahr 2011-14 2011-14 2011-14
Motor
Motorhersteller FPT

FPT

FPT

Motortyp NEF Cursor 9 Cursor 9
Hubraum/ cm³ 6700 8700 8700
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 220/299 285/387 305/415
Kraftstofftank/ l 950 950 950
AdBluetank/ l 166 166 166
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 3 3 3
Geschwindigkeit Km/h

0-25,0

(0-30,0)

0-25,0

(0-30,0)

0-25,0

(0-30,0)

Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/2050VariCut)/ (3050VariCut )
Schnittbreiten/ m

4,9/5,2/

6,1/6,7

4,9/5,2/6,1/

6,7/7,6

4,9/5,2/6,1/

6,7/7,6/9,1

Maispflücker (2106/2108) klappbar

Anzahl der Reihen 6 6/8 6/8
Unterflurhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp

variabler Riemen (3Gänge)

serie serie serie
Rotordrehzahlbereich u/min 250-1150 250-1150 250-1150
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,79 2,79 2,79
Gesamte Trennfläche/ m² 2,8 2,8 2,8

Umschlingungswinkel

(Dreschmodule/ °)

156

156

156

Umschlingungswinkel

(Abscheidemodule/ °)

133

133

133

Anzahl der Dreschmodule

3

3

3

Anzahl der Abscheidemodule

3

3

3

Reinigungssystem 3-Stufig

Siebkastenbreite/ m

1,47 1,47 1,47

Gebläsedrehzahlbereich u/min

450-1300 450-1300 450-1300

Windbestrichene

Gesamtsiebfläche/ m²

5,52 5,52 5,52
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

8810

10570

10570

Korntankdeckel

serie

serie

serie

Entladerate (l/s)

88

113

113

Entleerschneckenlänge/ m 6,6/7,5 6,6/7,5 6,6/7,5
Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

(Häcksler/Gegenmesser)

76/47 76/47 76/47
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,69 7,69 7,69
Transporthöhe/ m 3,9 3,9 3,9
Gewicht Basismaschine/ kg 15400 16200 16200
Standardbereifung vorne 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

460/70R24 460/70R24 460/70R24

Radstand/ m

3,8 3,8 3,8

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)
semiaktiver Ledersitz serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

Case IH 7230, 8230, 9230 Axial Flow technische Daten

Case IH 9230 Axial Flow
Case IH 9230 Axial Flow
Modell

7230

Axial Flow

8230

Axial Flow

9230

Axial Flow

Baujahr 2011-14 2011-14 2011-14
Motor
Motorhersteller FPT

FPT

FPT

Motortyp Cursor 9 Cursor 13 Cursor 13
Hubraum/ cm³ 8700 12900 12900
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 330/449 380/516 420/571
Kraftstofftank/ l 1000 1000 1000
AdBluetank/ l 166 166 166
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 4 4 4
Geschwindigkeit Km/h

0-25,0

(0-30,0)

0-25,0

(0-30,0)

0-25,0

(0-30,0)

Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/2050)/ (3050VariCut)
Schnittbreiten/ m 6,1/7,6/9,2

7,6/9,2/10,7

7,6/9,2/10,7

Maispflücker (2106, 2108, 2112)

Anzahl der Reihen 6/8 6/8/12 6/8/12
Horizontalhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp (3 Bereiche)

PowerPlus Verstellgetriebe

serie serie serie
Rotordrehzahlbereich u/min 220-1180 220-1180 220-1180
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,64 2,64 2,64
Gesamte Trennfläche/ m² 2,98 2,98 2,98

Umschlingungswinkel

(Dresch-/Abscheidemodule/ °)

180

180

180

Anzahl der Dreschmodule

2

2

2

Anzahl der Abscheidemodule

2

2

2

Reinigungssystem 3-Stufig

Kaskadensieb

serie serie serie

Siebkastenbreite/ m

1,58 1,58 1,58

Nivellierbereich/ %

12,1 12,1 12,1

Gebläsedrehzahlbereich u/min

300-1150 300-1150 300-1150

Windbestrichene

Gesamtsiebfläche/ m²

6,5 6,5 6,5
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

11100

12330

12330

Korntankdeckel

serie

serie

serie

Entladerate (l/s)

113

(141)

113

(141)

113

(159)

Entleerschneckenlänge/ m

(Standard)

6,7/7,6 6,7/7,6 6,7/7,6

Entleerschneckenlänge/ m

(Hochleistungsversion)

7,2/8,8

7,2/8,8

7,2/8,8

Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

(Häcksler/Gegenmesser)

120/40 120/40 120/40
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 7,95 7,95 7,95
Transporthöhe/ m 3,99 3,99 3,99

Ungefähres

Maschinengewicht/ kg

17100 17300

17300

Standardbereifung vorne 710/70R42 710/70R42 710/70R42

Standardbereifung hinten

500/85R24 500/85R24 500/85R24

Radstand/ m

3,77

3,77

3,77

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)
semiaktiver Ledersitz serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

Case IH 5140, 6140, 7140 Axial Flow technische Daten

Case IH 7140 Axial Flow
Case IH 7140 Axial Flow
Modell

5140

Axial Flow

6140

Axial Flow

7140

Axial Flow

Baujahr 2015- 2015- 2015-
Motor
Motorhersteller FPT

FPT

FPT

Motortyp NEF Cursor 9 Cursor 9
Hubraum/ cm³ 6700 8700 8700
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 230/312 295/400 330/449
Kraftstofftank/ l 950 950 950
AdBluetank/ l 166 166 166
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 2 2 2
Geschwindigkeit Km/h

0-25,0

(0-30,0)

0-25,0

(0-30,0)

0-25,0

(0-30,0)

Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/3050)/ (3152 )/ (3020)
Schnittbreiten/ m

4,9/5,2/

6,1/6,7

4,9/5,2/6,1/

6,7/7,6

4,9/5,2/6,1/

6,7/7,6/9,1

Maispflücker (4400) starr/klappbar

Anzahl der Reihen 6 6/8 6/8
Horizontalhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp

variabler Riemen (3Gänge)

serie serie serie
Rotordrehzahlbereich u/min 250-1150 250-1150 250-1150
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,8 2,8 2,8
Gesamte Trennfläche/ m² 2,78 2,78 2,78

Umschlingungswinkel

(Dreschmodule/ °)

156

156

156

Umschlingungswinkel

(Abscheidemodule/ °)

133

133

133

Anzahl der Dreschmodule

6

6

6

Anzahl der Abscheidemodule

3

3

3

Reinigungssystem 3-Stufig

Querstrom Reinigungssystem

(Hanglagen)

optional optional optional

Crossflow Cleaning

optional optional optional

Siebkastenbreite/ m

1,47 1,47 1,47

Gebläsedrehzahlbereich u/min

450-1250 450-1250 450-1250

Windbestrichene

Gesamtsiebfläche/ m²

5,5/5,4 5,5/5,4 5,5/5,4
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

8800

10570

10570

Korntankdeckel

serie

serie

serie

Entladerate (l/s)

88

113

113

Entleerschneckenlänge/ m

6,4

(7,3/7,7)

6,4

(7,3/7,7)

6,4

(7,3/7,7)

Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

(Häcksler/Gegenmesser)

52/32 52/32 52/32
Häckslerverteiltyp horizontal horizontal horizontal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 8,7 8,7 8,7
Transporthöhe/ m 4,0 4,0 4,0
Gewicht/Kg ohne Vorsatz k.a. k.a. k.a.
Standardbereifung vorne 650/75R32 650/75R32 650/75R32

Standardbereifung hinten

460/70R24 460/70R24 460/70R24

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie



Elektrische Außenspiegel
serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)
semiaktiver Ledersitz serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

serie serie serie

Vorbereitung für AFS +

Lenkassistenzsysteme

serie serie serie

Case IH 7240, 8240, 9240 Axial Flow technische Daten

Case IH 7240 Axial Flow
Case IH 7240 Axial Flow
Modell

7240

Axial Flow

8240

Axial Flow

9240

Axial Flow

Baujahr 2015-19 2015-19 2015-19
Motor
Motorhersteller FPT

FPT

FPT

Motortyp Cursor 11 Cursor 13 Cursor 16
Hubraum/ cm³ 11100 12900 15900
Zylinder/Turbo/Interc. 6/T/I 6/T/I 6/T/I
Leistung  Kw/PS (ECE R120) 366/498 420/571 466/634
Kraftstofftank/ l 1125 1125 1200
AdBluetank/ l 166 166 166
Antrieb
Fahrantrieb Hydrostat Hydrostat Hydrostat
Fahrstufen 4 4 4
Geschwindigkeit Km/h

0-25,0

(0-40,0)

0-25,0

(0-40,0)

0-25,0

(0-40,0)

Einstellbare Lenkachse serie serie serie

Allradantrieb

optional optional optional
Schneidwerk Getreide (2030/3050)/ (3152 )/ (3020)
Schnittbreiten/ m 6,1/7,6/9,2

7,6/9,2/

10,7/12,5

7,6/9,2/

10,7/12,5

Maispflücker (4400) klappbar

Anzahl der Reihen 6/8/12 6/8/12 6/8/12
Horizontalhäcksler serie serie serie
Dreschen/Trennen

Rotorantriebstyp (3 Bereiche)

PowerPlus Verstellgetriebe

serie serie serie
Rotordrehzahlbereich u/min 220-1180 220-1180 220-1180
Rotor Ø/cm 76,2 76,2 76,2
Rotorenlänge/ m 2,64 2,64 2,64
Gesamte Trennfläche/ m² 2,98 2,98 2,98

Umschlingungswinkel

(Dresch-/Abscheidemodule/ °)

180

180

180

Anzahl der Dreschmodule

2

2

2

Anzahl der Abscheidemodule

2

2

2

Reinigungssystem 3-Stufig

Crossflow Cleaning

serie serie serie

Kaskadensieb

serie serie serie

Siebkastenbreite/ m

1,58 1,58 1,58

Nivellierbereich/ %

12,1 12,1 12,1

Gebläsedrehzahlbereich u/min

300-1150 300-1150 300-1150

Windbestrichene

Gesamtsiebfläche/ m²

6,5 6,5 6,5
Rücklaufsystem
Überkehrrückführung zum Rotor serie serie serie
Korntank
Inhalt/ l

11100

14400

14400

Korntankdeckel

serie

serie

serie

Entladerate (l/s)

113

(141)

113

(141)

113

(159)

Entleerschneckenlänge/ m

(Standard)

6,7/7,6 6,7/7,6 6,7/7,6

Entleerschneckenlänge/ m

(Hochleistungsversion)

7,2/8,8

7,2/8,8

7,2/8,8

Strohmanagement
Schlegel-Strohhäcksler intergriert intergriert intergriert

Messeranzahl

(Häcksler/Gegenmesser)

120/40 120/40 120/40
Häckslerverteiltyp vertikal vertikal vertikal
Verstellbare Schwadablage serie serie serie

Abmessungen

Gesamtlänge ohne Schneidwerk/m 8,05 8,05 8,05
Transporthöhe/ m 3,98 3,98 3,98
Ungefähres Maschinengewicht/ kg 19000 20000

21000

(mit Raupen)

Standardbereifung vorne VF710/70R42 VF710/70R42 VF710/70R42

Standardbereifung hinten

500/85R24 500/85R24 500/85R24

Raupenlaufwerk Delta

(Gummifederung)

optional

(610/760mm)

optional

(610/760mm)

optional

(610/760mm)

Raupenlaufwerk Delta

(Hydraulikfederung)

optional

(610/724mm)

optional

(610/724mm)

optional

(610/724mm)

Radstand/ m

3,64

3,64

3,64

Kabine und Komfort

Komfort Kabine serie serie serie
Luxus Kabine optional optional optional
Multifunktionsjoystick serie serie serie
Korntankfenster zum Öffnen serie serie serie

Elektrische Außenspiegel

serie (Luxus) serie (Luxus) serie (Luxus)

Lederlenkrad

serie (Luxus) serie (Luxus) serie (Luxus)
semiaktiver Ledersitz serie (Luxus) serie (Luxus) serie (Luxus)

Klimaautomatik

serie serie serie
Arbeitsscheinwerfer serie serie serie

Ertrags-/ Feuchtigkeitsüberwachung

optional optional optional

Vorbereitung für AFS +

Lenkassistenzsysteme

optional optional optional

Case IH 7250, 8250, 9250 Axial Flow technische Daten

Case IH 9250 Axial Flow
Case IH 9250 Axial Flow

Technische Daten folgen in Kürze.
