Technische Daten Braud Mähdrescher
Zu den Modellen
Braud A2080, A2480, 2480V technische Daten
| Modell | A 2080 | A 2480 | A 2480 V |
| Baujahr | 1955-59 | 1956-59 | 1959-64 |
| Motor | |||
| Motorhersteller | Citroen | Renault | Renault |
| Hubraum/ cm³ | 1911 | 2144 | 2144 |
| Zylinder/Turbo | 4 | 4 | 4 |
| Leistung Kw/PS | 31/42 | 35/48 | 35/48 |
| Kraftstofftank/ l | ? | ? | ? |
| Antrieb | |||
| Getriebe | mechanisch | mechanisch | mechanisch |
| Gangzahl | 8 | 8 | 3 |
| Geschwindigkeit Km/h | 1,9-15,2 | 1,9-15,2 | 1,8-16,5 |
| Schneidwerk | |||
| Schnittbreite/ m | 2,0 | 2,4 | 2,4 |
| Haspeldrehzahleinstellung | mechanisch | mechanisch | mechanisch |
| Dreschsystem inkl. Restkornabscheidung | |||
| Dreschtrommel Ø/cm | 55 | 55 | 55 |
| Dreschtrommelbreite/ m | 0,8 | 0,8 | 0,8 |
| Hordenschüttler | 4 | 4 | 4 |
| Fläche der Schüttler/ m² | 2,5 | 2,5 | 2,95 |
| Länge der Schüttler/ m | 2,64 | 2,64 | 3,1 |
| Siebfläche cm² | ? | ? | ? |
| Maße und Gewichte | |||
| Gesamtlänge mit Vorsatz/ m | 5,9 | 5,9 | 6,4 |
| Breite mit Vorsatz/ m | 2,5 | 2,9 | 2,85 |
|
Transporthöhe/ m |
1,95 |
1,95 |
2,0 |
| Gewicht/ kg | 2600 | 2600 | 2600 |
| Standardbereifung vorne | 12.4-24 | 12.4-24 | 11.2-28 |
| Standardbereifung hinten | 17-400 | 17-400 | 140-40 |

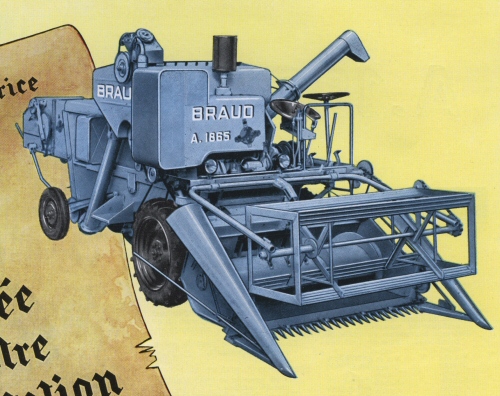

Braud A.1865, A.2065 technische Daten
| Modell | A 1865 | A 2065 |
| Baujahr | 1960-63 | 1963-69 |
| Motor | ||
| Motorhersteller | Peugeot | Peugeot |
| Motortyp | 403 | k.a. |
| Hubraum/ cm³ | 1468 | k.a. |
| Zylinder/Turbo | 4 | 4 |
| Leistung Kw/PS | 24/33 | 29/40 |
| Kraftstofftank/ l | 50 | 50 (70) |
| Antrieb | ||
| Getriebe | mechanisch | mechanisch |
| Gangzahl | 2 | 2 |
| Geschwindigkeit Km/h | 1,8-17,1 | 1,8-17,1 |
| Schneidwerk | ||
| Schnittbreite/ m | 1,87 | 2,1 |
|
Einstellung der Haspelgeschwindigkeit |
mechanisch | mechanisch |
| Dreschsystem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 50 | 50 |
| Dreschtrommelbreite/ m | 0,65 | 0,65 |
| Hordenschüttler | 3 | 3 |
| Fläche der Schüttler/ m² | 2,08 | 2,08 |
| Länge der Schüttler/ m | 3,2 | 3,2 |
| Reinigung | ||
| oberes Sieb/ m² | 0,62 | 0,62 |
| Siebfläche gesamt/ m² | 1,3 | 1,3 |
| Korntank | ||
| Korntankinhalt/ l | 750 | 850 |
| Schwenken des Abtankrohrs | mechanisch | mechanisch |
| Überladehöhe/ m | 2,2 | 2,15 |
| Abmessungen und Gewicht | ||
| Gesamtlänge mit Vorsatz/ m | 6,08 | 6,35 |
| Breite mit Vorsatz/ m | 2,1 | 2,52 |
|
Gesamthöhe/ m |
2,25 |
2,48 |
| Gewicht / kg | 1950 | 2200 |
| Bereifung Vorne | 9.5-24 | 9.5-24 |
| Bereifung Hinten | 4.50-16 | 4.50-16 |

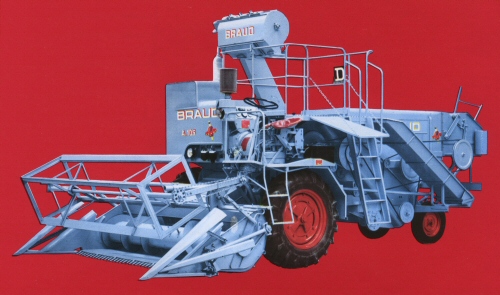

Braud A.105, A.105B technische Daten
| Modell | A 105 | A 105B |
| Baujahr | 1960-65 | 1965-? |
| Motor | ||
| Motorhersteller | Perkins | Agrom |
| Motortyp | P6 | 310 |
| Hubraum/ cm³ | 4730 | ? |
| Zylinder/Turbo | 6 | 4 |
| Leistung Kw/PS | 51/70 | 44/60 |
| Kraftstofftank/ l | 110 | 110 |
| Antrieb | ||
| Getriebe | mechanisch | mechanisch |
| Gangzahl | 3 | 3 |
| Geschwindigkeit Km/h | 1,8-16,5 | 1,6-16,0 |
| Schneidwerk | ||
| Schnittbreiten/ m | 2,7/3,0/3,5/4,7 | 2,8/3,1 |
| Einstellung Haspeldrehzahl | Mechanisch | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 55 | 55 |
| Dreschtrommelbreite/ m | 1,05 | 1,05 |
|
Einstellung Dreschtrommel- geschwindigkeit |
Mechanisch | Mechanisch |
| Hordenschüttler | 3 | 3 |
| Fläche der Schüttle/ m² | 3,68 | 3,72 |
| Länge der Schüttler/ m | 3,5 | 3,5 |
| Kornbergung | ||
| Korntankinhalt/ l | optional 2100 | 2100 |
| Abtankrohr Schwenkung | Mechanisch | Mechanisch |
| Überladehöhe/ m | 2,6 | 2,6 |
| Abmessungen | ||
| Gesamtlänge mit Vorsatz/ m | 6,9 | 7,85 |
|
Gesamthöhe/ m |
3,25 |
3,25 |
| Gesamtgewicht/ m | 3270 | 3950 |
| Bereifung Vorne | 13.6-18 | 13.6-28 |
| Bereifung Hinten | 140-40 | 17-45 |
|
einstellung Haspelgeschw. |
mechanisch |
mechanisch |
Braud 405, 405-4, 405-6 technische Daten
| Modell | 405 | 405-4 | 405-6 |
| Baujahr | 1963-67 | 1967-? | 1967-? |
| Motor | |||
| Motorhersteller | Perkins | Perkins | Perkins |
| Motortyp | P6 | A4.236 | A6.354 |
| Hubraum/ cm³ | 4730 | 3860 | 5800 |
| Zylinder/Turbo | 6 | 4 | 6 |
| Leistung Kw/PS | 57/77 | 56/76 | 63/85 |
| Kraftstofftank/ l | k.a. | k.a. | k.a. |
| Antrieb | |||
| Getriebe | mechanisch | mechanisch | mechanisch |
| Gangzahl | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,7-18,0 | 1,7-18,0 | 1,7-18,0 |
| Schneidwerk | |||
| Schnittbreiten/ m | 2,8/3,1/3,6/4,3 | 2,8/3,1 | 2,8/3,1/3,6/4,3 |
| Einstellung der Haspeldrehzahl | Mechanisch | Mechanisch | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | |||
| Dreschtrommel Ø/cm | 55 | 55 | 55 |
| Dreschtrommelbreite/ m | 1,05 | 1,05 | 1,05 |
| Hordenschüttler | 4 | 4 | 4 |
| Fläche der Schüttler/ m² | 4,25 | 3,72 | 4,25 |
| Länge der Schüttler/ m | 4,05 | 3,54 | 4,05 |
| Kornbergung | |||
| Korntankinhalt/ l | 2100 | 2100 | 2100 |
| Überladehöhe/ m | 2,58 | 2,58 | 2,58 |
| Entladerohr Schwenkbar | Mechanisch | Mechanisch | Mechanisch |
| Abmessungen und Gewicht | |||
| Gesamtlänge mit Vorsatz/ m | 8,03 | 8,03 | 8,03 |
|
Gesamthöhe/ m |
3,29 |
3,29 | 3,29 |
| Gesamtgewicht/ kg | 4500 | 4330 | 4500 |
| Bereifung Vorne | 13.6-28 | 13.6-28 | 13.6-28 |
| Bereifung Hinten | 140-40 | 6.00-16 | 6.00-16 |
Braud 502, 503, 504, 505 technische Daten
| Modell | 502 | 503 | 504 | 505 |
| Baujahr | 1968-76 | 1968-76 | 1968-? | 1968-73 |
| Motor | ||||
| Motorhersteller | Perkins | Perkins | Perkins | Perkins |
| Motortyp | A4.203 | A4.236 | A6.305 | A6.354 |
| Hubraum/ cm³ | 3330 | 3860 | 5000 | 5800 |
| Zylinder/Turbo | 4 | 4 | 6 | 6 |
| Leistung Kw/PS | 48/65 | 61/83 | 66/90 | 74/100 |
| Kraftstofftank/ l | 112 | 112 | 170 | 170 |
| Antrieb | ||||
| Getriebe | Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,9-17,7 | 2,1-20,0 | 2,5-20,9 | 1,2-23,5 |
| Schneidwerk | ||||
| Schnittbreiten/ m | 2,8/3,1 | 2,8/3,1/3,6 | 3,1/3,6/4,3 | 3,6/4,3 |
|
Einstellung der Haspelgeschwindigkeit |
Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | ||||
| Dreschtrommel Ø/cm | 55 | 55 | 55 | 55 |
| Dreschtrommelbreite/ m | 1,05 | 1,05 | 1,05 | 1,05 |
| Hordenschüttler | 4 | 4 | 4 | 4 |
| Fläche der Schüttler/ m² | 3,72 | 3,72 | 4,25 | 4,5 |
| Länge der Schüttler/ m | 3,54 | 3,54 | 4,05 | 4,3 |
| Reinigung | ||||
| Siebfläche gesamt/ m² | 2,36 | 2,36 | 3,33 | 3,33 |
| Korntank | ||||
| Korntankinhalt/l | 2100 | 2100 | 3200 | 3200 |
| Überladehöhe/ m | 2,38 | 2,38 | 3,1 | 3,1 |
| Entladerohr Schwenkbar | Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Abmessungen und Gewicht | ||||
| Gesamtlänge mit Vorsatz/ m | 8,26 | 8,26 | 8,38 | 8,6 |
|
Gesamthöhe/ m |
3,14 | 3,14 | 3,55 | 3,55 |
| Gesamtgewicht/ kg | 4350 | 4350 | 5500 | 5500 |
| Bereifung Vorne | 12.4-28 | 13.6-28 | 18.4-30 | 18.4-30 |
| Bereifung Hinten | 5.50-16 | 6.00-16 | 10.00-15 | 9.00-16 |
Braud 258 technische Daten
| Modell | 258 |
| Baujahr | 1969-? |
| Motor | |
| Motorhersteller | Perkins |
| Motortyp | A4.203 |
| Hubraum/ cm³ | 3330 |
| Zylinder/Turbo | 4 |
| Leistung Kw/PS | 45/61 |
| Kraftstofftank/ l | 82 |
| Antrieb | |
| Getriebe | Mechanisch |
| Gangzahl | 3 |
| Geschwindigkeit Km/h | 1,9-16,5 |
| Schneidwerk | |
| Schnittbreiten/ m | 2,25/2,6/3,1 |
| Einstellung der Haspeldrehzahl | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | |
| Dreschtrommel Ø/cm | 55 |
| Dreschtrommelbreite/ m | 0,8 |
| Hordenschüttler | 3 |
| Fläche der Schüttler/ m² | 2,94 |
| Länge der Schüttler/ m | 3,1 |
| Reinigung | |
| Siebfläche gesamt/ m² | 1,92 |
| Korntank | |
| Korntankinhalt/ l | 1900 |
| Überladehöhe/ m | |
| Entladerohr Schwenkbar | Mechanisch |
| Abmessungen und Gewicht | |
| Gesamtlänge mit Vorsatz/ m | 6,87 |
|
Gesamthöhe/ m |
2,95 |
| Gesamtgewicht/ kg | 3620 |
| Bereifung Vorne | 11.2-28 |
| Bereifung Hinten | 5.50-16 |
Braud 602, 603, 604, 605 technische Daten
| Modell | 602 | 603 | 604 | 605 |
| Baujahr | 1976-? | 1974-? | 1974-? | 1973-? |
| Motor | ||||
| Motorhersteller | Perkins | Perkins |
Perkins (Fiat) |
Perkins |
| Motortyp | A4.236 | A4.236 | A6.354 | A6.354 |
| Hubraum/ cm³ | 3860 | 3860 |
5800 (5200) |
5800 |
| Zylinder/Turbo | 4 | 4 | 6 | 6 |
| Leistung Kw/PS | 55/75 | 55/75 | 72/98 | 77/105 |
| Kraftstofftank/ l | 112 | 112 | 225 | 225 |
| Antrieb | ||||
| Getriebe | Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,8-20,2 | 1,8-20,2 | 1,8-20,2 | 1,7-20,0 |
| Schneidwerk | ||||
| Schnittbreiten/ m | 2,8/3,1 | 2,8/3,6/3,6 | 2,8/3,1/3,6/4,3 | 3,1/3,6/4,3 |
|
Einstellung der Haspelgeschwindigkeit |
Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | ||||
| Dreschtrommel Ø/cm | 55 | 55 | 55 | 55 |
| Dreschtrommelbreite/m | 1,05 | 1,05 | 1,05 | 1,05 |
| Hordenschüttler | 4 | 4 | 4 | 4 |
| Fläche der Schüttler/ m² | 3,72 | 3,72 | 4,25 | 4,5 |
| Länge der Schüttler/ m | 3,54 | 3,54 | 4,05 | 4,3 |
| Reinigung | ||||
| Siebfläche gesamt/ m² | 2,36 | 2,36 | 3,2 | 3,2 |
| Korntank | ||||
| Korntankinhalt/ l | 2100 | 2100 | 3200 | 3200 |
| Entladerohr Schwenkbar | Mechanisch | Mechanisch | Mechanisch | Mechanisch |
| Überladehöhe/ m | 2,38 | 2,38 | 2,64 | 2,7 |
| Abmessungen und Gewicht | ||||
| Gesamtlänge mit Vorsatz/ m | 8,2 | 8,2 | 8,72 | 8,6 |
|
Gesamthöhe/ m |
3,23 | 3,32 | 3,4 | 3,46 |
| Gesamtgewicht/ kg | 5100 | 5100 | 5700 | 6355 |
| Korntankinhalt/ l | 2100 | 2100 | 3200 | 3200 |
| Bereifung Vorne | 12.4-28 | 16.9-28 | 16.9-28 | 18.4-30 |
| Bereifung Hinten | 6.00-16 | 6.00-16 | 10.00-15 | 10.00-15 |
Braud 701, 801 technische Daten
| Modell | 701 | 801 |
| Baujahr | 1970-78 | 1970-77 |
| Motor | ||
| Motorhersteller | Perkins | Perkins |
| Motortyp | A6.354 | A6.354 |
| Hubraum/ cm³ | 5800 | 5800 |
| Zylinder/Turbo | 6 | 6/T |
| Leistung Kw/PS | 96/130 | 110/150 |
| Kraftstofftank/ l | 225 | 225 |
| Antrieb | ||
| Getriebe | Mechanisch | Hydrostatisch |
| Gangzahl | 3 | 2 |
| Geschwindigkeit Km/h | 1,5-19,6 | 0-22,0 |
| Schneidwerk | ||
| Schnittbreiten/ m | 3,1/3,7/4,3/5,1 | 3,7/4,3/5,1/6,1 |
|
Einstellung der Haspelgeschwindigkeit |
Mechanisch | Mechanisch |
| Dreschsystem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 60 | 60 |
| Dreschtrommelbreite/ m | 1,3 | 1,3 |
| Hordenschüttler | 5 | 5 |
| Fläche der Schüttler/ m² | 4,94 | 5,6 |
| Länge der Schüttler/ m | 3,8 | 4,31 |
| Reinigung | ||
| Siebfläche gesamt/ m² | 3,82 | 3,82 |
| Korntank | ||
| Korntankinhalt/ l | 3200 | 3400 |
| Entladehöhe/m | 3,0 | 3,2 |
| Entladerohr Schwenkbar | Mechanisch | Mechanisch |
| Gesamtlänge mit Vorsatz/cm | 945 | 984 |
| Abmessungen und Gewicht | ||
| Länge mit Vorsatz/ m | 9,45 | 9,84 |
|
Gesamthöhe/ m |
3,25 | 3,3 |
| Gewicht/ kg | 7200 | 7700 |
| Korntankinhalt/ l | 3200 | 3400 |
| Entladehöhe/ cm | 300 | 320 |
| Entladerohr Schwenkbar | mech. | mech. |
| Bereifung Vorne | 18.4-30 | 18.4-30 |
| Bereifung Hinten | 10.00-15 | 10.5-18 |
Braud 640, 650, 700, 750, 800 technische Daten
| Modell | 640 | 650 | 700 | 750 | 800 |
| Baujahr | 1978-85 | 1978-85 | 1976-85 | 1980-85 | 1980-85 |
| Motor | |||||
| Motorhersteller | Perkins | Perkins | Perkins | Perkins | Iveco |
| Motortyp | A6.354 | A6.354 | A6.354 | A6.354 | CP3 |
| Hubraum/ cm³ | 5800 | 5800 | 5800 | 5800 | 7412 |
| Zylinder/Turbo | 6 | 6 | 6/T | 6/T | 6/T |
| Leistung Kw/PS | 85/115 | 84/114 | 110/150 | 110/150 | 129/176 |
| Kraftstofftank/ l | 320 | 320 | 320 | 320 | 320 |
| Antrieb | |||||
| Getriebe | Mech. | Mech. | Hydrostat. | Mech. | Hydrostat. |
| Gangzahl | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,7-20,0 | 1,7-20,0 | 0-21,2 | 1,8-20,8 | 0-20,0 |
| Schneidwerk | |||||
| Schnittbreiten/ m | 3,1/3,7 |
3,1/3,7/ 4,3 |
3,1/3,7/ 4,3 |
3,7/4,3/ 5,1/6,1 |
3,7/4,3/ 5,1/6,1 |
|
Einstellung der Haspelgeschwindigkeit |
Mech. |
Mech. |
Mech. |
Mech. |
Mech. |
| Dreschsystem inkl. Restkornabscheidung | |||||
| Dreschtrommel Ø/cm | 61 | 61 | 61 | 61 | 61 |
| Dreschtrommelbreite/ m | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 |
| Hordenschüttler | 4 | 4 | 4 | 5 | 5 |
| Fläche der Schüttle/ m² | 3,7 | 3,7 | 3,78 | 4,85 | 4,94 |
| Länge der Schüttler/ m | 3,52 | 3,52 | 3,52 | 3,8 | 3,8 |
| Reinigung | |||||
| Siebfläche gesamt/ m² | 3,17 | 3,17 | 3,17 | 3,9 | 3,9 |
| Korntank | |||||
| Korntankinhalt/ l | 3100 | 4200 |
4000 (4200) |
5200 | 5200 |
| Abtankrohr Schwenkbar | Mech. | Mech. | Mech. | Mech. | Mech. |
| Abmessungen und Gewicht | |||||
| Gesamtlänge mit Vorsatz/ m | 9,39 | 9,55 | 9,55 | 9,55 | 9,55 |
|
Gesamthöhe/ m |
3,67 |
3,67 |
3,67 | 3,73 | 3,73 |
| Gewicht/ kg | 6900 | 7400 | 7150/7500 | 8300 | 8300 |
| Bereifung Vorne | 18.4-30 | 18.4-30 | 18.4-30 | 23.1-26 | 23.1-26 |
| Bereifung Hinten | 10.5-15 | 11-5-15 | 11-5-15 | 11-5-15 | 11-5-15 |

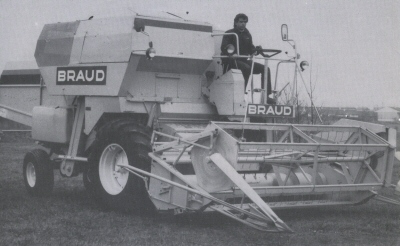

Braud S500, S600 technische Daten
| Modell | S500 | S600 |
| Baujahr | 1981-? | 1981-? |
| Motor | ||
| Motorhersteller | Valmet | Valmet |
| Motortyp | 311 Cl | 411 CL |
| Hubraum/ cm³ | 3300 | 4400 |
| Zylinder/Turbo | 3 | 4 |
| Leistung Kw/PS | 47/64 | 62/84 |
| Kraftstofftank/ l | 100 | 140 |
| Antrieb | ||
| Getriebe | Mechanisch | Mechanisch |
| Gangzahl | 3 | 3 |
| Geschwindigkeit Km/h | 1,5-20,0 | 1,5-22,0 |
| Schneidwerk | ||
| Schnittbreiten/ m | 258 | 290 |
| Haspel Ø/cm | 90 | 90 |
|
Einstellung der Haspelgeschwindigkeit |
Mechanisch | Mechanisch |
| Schneidtisch Länge/cm | 36 | 45 |
| Dreschsystem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 50 | 55 |
| Dreschtrommelbreite/ m | 0,86 | 1,05 |
| Hordenschüttler | 4 | 4 |
| Fläche der Schüttler/ m² | 2,91 | 3,52 |
| Länge der Schüttler/ m | 3,32 | 3,32 |
| Reinigung | ||
| oberes Sieb/ m² | 1,04 | 1,25 |
| unteres Sieb/ m² | 0,8 | 0,99 |
| Siebfläche gesamt/ m² | 1,81 | 2,24 |
| Korntank | ||
| Korntankinhalt/ l | 2100 | 2500 |
| Entladerohr Schwenkbar | Mechanisch | Mechanisch |
| Entladehöhe/ m | 2,7 | 3,0 |
| Abmessungen und Gewicht | ||
| Gesamtlänge mit Vorsatz/ m | 7,4 | 8,8 |
|
Gesamthöhe/ m |
2,85 | 2,95 |
| Gewicht/ kg | 3700 | 4500 |
| Bereifung Vorne | 16.9-24 | 18.4-26 |
| Bereifung Hinten | 10.00-12 | 11.5-15 |
Quellangaben:
Alle Bilder und Daten stammen jeweils aus den original Prospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise von Prospekt zu Prospekt und von Land zu Land. Es wird immer der Wert genommen, der am häufigsten zu finden ist.
